Снятие
Установите автомобиль на двухстоечный подъемник.
Установите нажимное устройство на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.
Поднимите автомобиль.
Жесткий трубопровод левого заднего тормоза

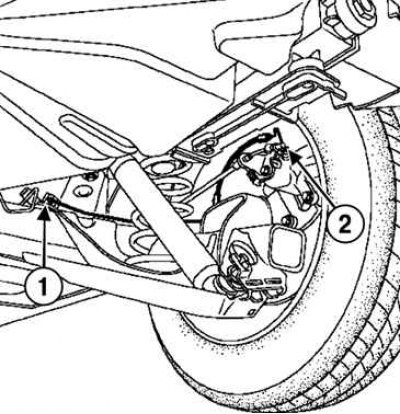

Рис. 6.75. Высвобождение крепления левого жесткого трубопровода: 1 – жесткий трубопровод в зоне балки задней подвески; 2 – жесткий трубопровод в зоне скобы тормоза
Выверните жесткий трубопровод в зоне балки задней подвески и в зоне скобы тормоза (рис. 6.75).
Высвободите жесткий трубопровод из держателя на балке задней подвески.
Снимите жесткий трубопровод.
Жесткий трубопровод правого заднего тормоза

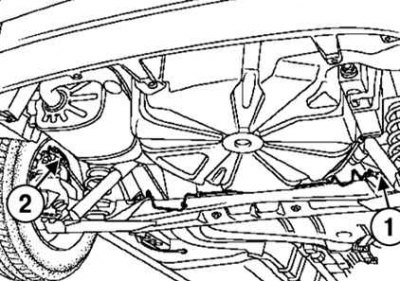

Рис. 6.76. Высвобождение крепления правого жесткого трубопровода: 1 – жесткий трубопровод в зоне балки задней подвески; 2 – жесткий трубопровод в зоне скобы тормоза
Выверните жесткий трубопровод в зоне балки задней подвески и в зоне скобы тормоза (рис. 6.76).
Высвободите жесткий трубопровод из держателя на балке задней подвески.
Снимите жесткий трубопровод.
Установка
Установка производится в порядке, обратном снятию.

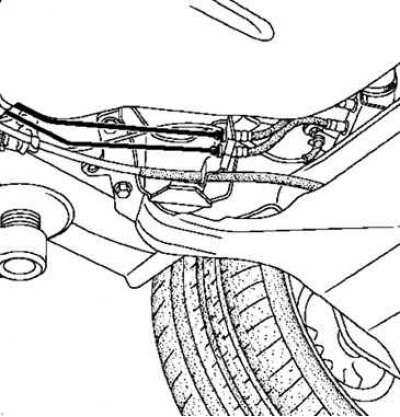

Рис. 6.77. Проверка установки тормозных трубопроводов
[Текст доступен на этом сайте: RenaultBook.ru]
Примечание. Убедитесь, что тормозные трубопроводы закреплены в держателях без пережатия и что трубопроводы не перехлестнуты друг с другом. При перехлесте тормозных трубопроводов плохо работают ABS и система стабилизации траектории (рис. 6.77).
Затяните требуемым моментом:
- жесткий трубопровод в зоне балки задней подвески (14 Н·м);
- жесткий трубопровод в зоне скобы тормоза (14 Н·м).
Удалите воздух из тормозной системы.
