Примечание. При замене тормозных колодок или тормозного диска обязательно замените колодки или диск с другой стороны автомобиля.
Снятие
Установите автомобиль на двухстоечный подъемник.
Установите нажимное устройство на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.
Разблокируйте рулевое колесо.
Снимите передние колеса.
Освободите трос привода стояночного тормоза.
Отметьте трассу прокладки троса для последующей установки.
Отверните тормозной шланг.
Открутите болты крепления направляющих пальцев.
Снимите скобу тормоза и тормозные колодки.
Проверьте состояние элементов тормозной системы (замените поврежденные детали).
Очистите направляющие скоб и сами скобы.
Переместите поршень внутрь цилиндра до упора с помощью специального приспособления (Fre. 1190-01).
Установка
Установите новые тормозные колодки, начиная с внутренней колодки.
Установите:
- скобу тормоза;
- болты крепления направляющих пальцев.
Затяните требуемым моментом:
- болты крепления направляющих пальцев (36 Н·м);
- тормозной шланг (17 Н·м).

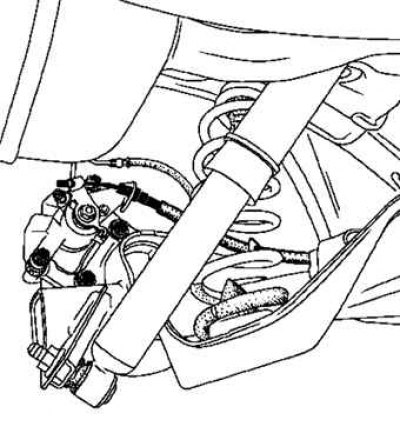

Рис. 6.72. Установка троса привода стояночного тормоза
Установите трос привода стояночного тормоза (рис. 6.72).
Убедитесь, что стопор троса привода стояночного тормоза правильно вставлен в гнездо.
Прокачайте тормозную систему.
Проверьте уровень тормозной жидкости.
Потяните несколько раз за рукоятку привода стояночного тормоза для приведения в рабочее состояние системы затягивания и отпускания стояночного тормоза и устройства автоматической компенсации износа тормозных колодок.
Установите колесо моментом затяжки 105 Н·м.
Внимание! Если бачок гидропривода тормозов не был полностью опорожнен во время проведения работ, удалите воздух из части гидравлического контура тормозной системы. В противном случае удалите воздух из всего гидравлического контура тормозной системы.
Внимание! Проверьте уровень тормозной жидкости.
