Снятие
Разъедините разъем выключателя стоп-сигнала.

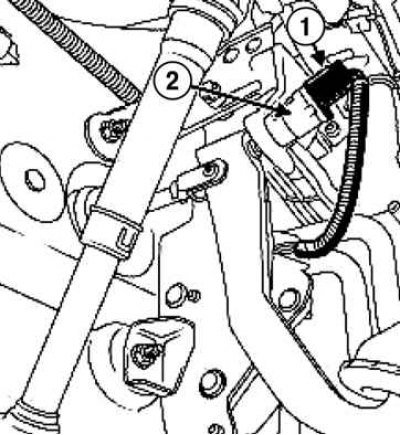

Рис. 6.48. Снятие выключателя стоп-сигнала: 1 – разъем выключателя; 2 – выключатель
Поверните выключатель стоп-сигнала на четверть оборота против часовой стрелки (рис. 6.48).
Примечание. Обращайтесь с выключателем стоп-сигнала с осторожностью.
Примечание. Шток допускается перемещать только при регулировке размера Х (рис. 6.49).

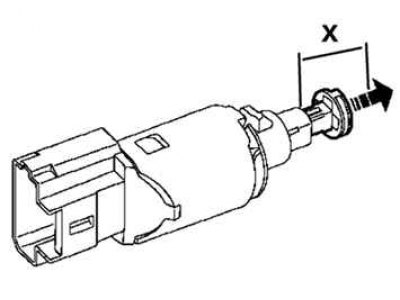

Рис. 6.49. Выключатель стоп-сигнала
Установка
Выключатель стоп-сигнала подлежит обязательной замене в следующих случаях:
- если шток отделялся от датчика;
- если требуется более чем трехкратное повторение регулировки размера Х.
Измерьте размер Х поршня.
Если размер Х меньше 17 мм, отрегулируйте его, осторожно потянув за конец штока (размер Х не превышает 18 мм).
Рукой нажмите на педаль тормоза.
Установите выключатель стоп-сигнала на педальный узел.
Зафиксируйте выключатель стоп-сигнала, повернув его на четверть оборота по часовой стрелке.
Осторожно верните педаль тормоза в исходное положение, придерживая ее рукой.
Примечание. Выключатель стоп-сигнала регулируется автоматически в зависимости от положения педали тормоза.
Примечание. При автоматической регулировке слышны щелчки перехода через фиксированные положения.
Примечание. Соедините разъем.
Примечание. Проверьте работу выключателя стоп – сигнала:
- - нажмите на педаль тормоза и убедитесь во включении стоп-сигнала;
- - отпустите педаль тормоза и убедитесь в выключении стоп-сигнала.
