Примечание. При замене тормозных колодок или тормозного диска обязательно замените колодки или диск с другой стороны автомобиля.
Снятие
Установите автомобиль на двухстоечный подъемник.
Установите нажимное устройство на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.
Разблокируйте рулевое колесо.
Снимите передние колеса.
Отсоедините тормозной шланг от скобы тормоза.

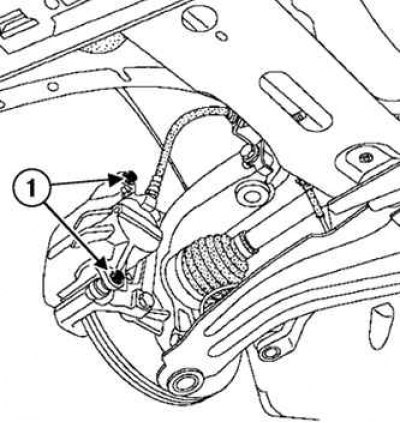

Рис. 6.64. Снятие крепления направляющих пальцев: 1 – болты крепления
Открутите два болта крепления направляющих пальцев (рис. 6.64).
Снимите скобу тормоза.
Снимите тормозные колодки.
Проверьте состояние элементов тормозной системы (замените поврежденные детали).
Очистите направляющие скоб и сами скобы.
Установка
Переместите поршень с помощью приспособления (Fre. 1190-01) до упора в дно цилиндра.
Установите новые тормозные колодки, начиная с внутренней.
Установите:
- скобу тормоза;
- болты крепления направляющих пальцев.
Затяните требуемым моментом:
- болты крепления направляющих пальцев (32 Н·м);
- тормозной шланг (17 Н·м).
Внимание! Надежно зафиксируйте тормозной шланг и провода датчика скорости вращения колеса, если они отсоединялись.
(Оригинал публикации на портале: renaultbook.ru)
Внимание! Не перекручивайте тормозной шланг.
Установите колеса.
Затяните требуемым моментом:
- штуцер для прокачки привода тормоза (6,5 Н·м);
- болты крепления колеса (105 Н·м).
Если бачок гидропривода тормозов не был полностью опорожнен во время проведения работ, удалите воздух из части гидравлического контура тормозной системы. В противном случае удалите воздух из всего гидравлического контура тормозной системы.
Проверьте уровень тормозной жидкости.
