Снятие
Установите автомобиль на двухстоечный подъемник.
Выключите стояночный тормоз.
Снимите заднее колесо.
Освободите трос привода стояночного тормоза.
Отметьте трассу прокладки троса для последующей установки.
Отверните болты крепления направляющих пальцев.
Снимите скобу.
Подвесьте скобу тормоза к кузову.
Снимите тормозные колодки.
Открутите два болта крепления направляющей колодок.
Снимите направляющую колодок.
Проверьте состояние элементов тормозной системы (замените поврежденные детали).
Очистите направляющие колодок и скобы.
Установка

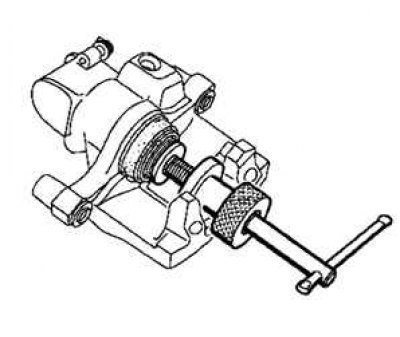

Рис. 6.73. Установка поршня внутрь цилиндра с помощью специального приспособления
Переместите поршень внутрь цилиндра с помощью специального приспособления (Fre. 1190-01) до упора (рис. 6.73).
Перед установкой нанесите на резьбу болтов крепления кронштейна тормозной скобы и направляющих пальцев состав FRENBLOC (или его эквивалент).
Установите направляющую колодок.
Установите болты крепления направляющей колодок.
Установите тросы привода стояночного тормоза.

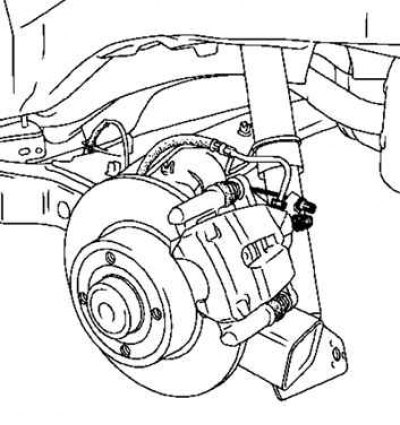

Рис. 6.74. Установка стопора троса привода стояночного тормоза
Убедитесь, что стопор троса привода стояночного тормоза правильно вставлен в гнездо (рис. 6.74).
Потяните несколько раз за рукоятку привода стояночного тормоза для приведения в рабочее состояние системы стояночного тормоза и устройства автоматической компенсации износа тормозных колодок.
3атяните требуемым моментом 105 Н·м болты крепления направляющей колодок.
Установите новые тормозные колодки, начиная с внутренней колодки.
Установите скобу тормоза и болты крепления направляющих пальцев.
Проверьте уровень тормозной жидкости.
3атяните требуемым моментом 36 Н·м болты крепления направляющих пальцев.
Установите колеса.
3атяните требуемым моментом 105 Н·м болты крепления колес.
Примечание. Нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.
