Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.
Снимите:
- верхние крышки двигателя;
- защиту поддона картера двигателя.
[Текст первоисточника на этом сайте: www.renaultbook.ru]
Слейте жидкость из системы охлаждения двигателя.

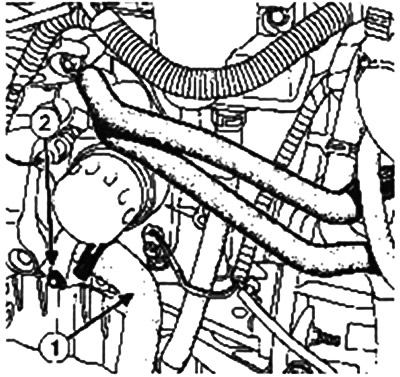

Отсоедините нижний шланг между подводящим трубопроводом водяного насоса и радиатором системы охлаждения двигателя 1 с помощью приспособления (Mot. 1448).
Снимите:
- болт крепления подводящего трубопровода водяного насоса 2.
- подводящий трубопровод водяного насоса.
Примечание. Трубопровод вставляется в корпус водяного насоса.
Установка
Замените прокладку.
Установите:
- подводящий трубопровод водяного насоса.
- болты крепления подводящего трубопровода водяного насоса.

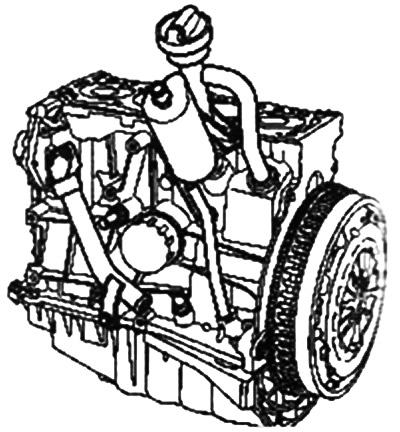

Установка трубопровода
Поверните трубопровод на четверть оборота (лапка крепления рас полагается горизонтально).
Вставьте трубопровод в корпус насоса.
Установите трубопровод в штатное положение.
Трубопровод виден со стороны привода ГРМ между многофункциональным кронштейном и двигателем
Затяните требуемым моментом болт крепления подводящего труб: провода водяного насоса 40 Н·м.
Присоедините нижний шланг между подводящим трубопроводом водяного насоса и радиаторе системы охлаждения двигателя с помощью приспособления (Mot. 1448).
Залейте жидкость в систему охлаждения двигателя.
Удалите воздух из системы охлаждения.
Подключите аккумуляторную батарею.
Установите:
- защиту поддона картера двигателя.
- верхние крышки двигателя.
