Снятие и установка водяного насоса (Renault Symbol 1)

Водяной насос ремонту не подлежит, поэтому в случае повышенного шума или утечек жидкости он подлежит замене.

Порядок снятия:

отсоедините провод от отрицательной клеммы аккумуляторной батареи;
слейте из системы охлаждения жидкость, сняв с радиатора нижний шланг;
снимите ремень привода газораспределительного механизма и натяжной ролик (см. подраздел «Головка блока цилиндров»);

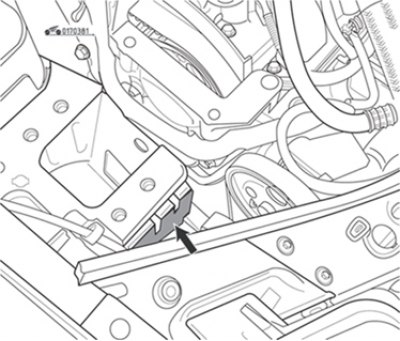

Рис. 3.81. Акустический груз

снимите акустический груз (рис. 3.81);

(Источник расположен на сайте: renaultbook.ru)

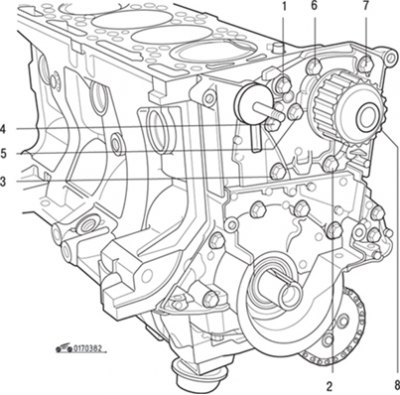

Рис. 3.82. Болты крепления водяного насоса: 1–8 – последовательность затяжки болтов

ослабив, отверните болты крепления водяного насоса (рис. 3.82), запомнив их установку, поскольку они разной длины;
снимите с блока цилиндров водяной насос в сборе;
очистите привалочные поверхности насоса и блока цилиндров. Категорически запрещается применять для этого инструменты с острой кромкой. Используйте средство Decapjoint, которое растворяет остатки прокладки.

Нанесите указанное средство на очищаемую поверхность, подождите примерно 10 мин, затем удалите средство деревянным шпателем. Эту операцию рекомендуется выполнять в защитных перчатках. Не допускайте попадания чистящего средства на лакокрасочные покрытия.

Порядок установки:

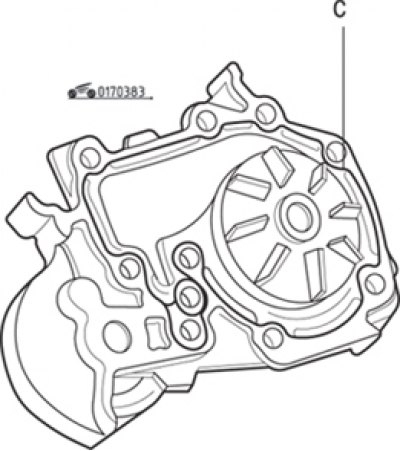

Рис. 3.83. Нанесение герметика на привалочную поверхность водяного насоса: с=0,6–1,0 мм

нанесите полоску герметика Loctite 518 шириной 0,6–1,0 мм (рис. 3.83) на привалочную поверхность устанавливаемого насоса;
установите насос на блок цилиндров, поставьте болты на свои места и затяните их предварительно моментом 8 Н·м в последовательности, указанной на рис. 3.83, затем затяните окончательно болты М6 моментом 11 Н·м, а болты М8 моментом 22 Н·м;
