Двигатель D4F
Снятие впускного патрубка водяного насоса
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Отвернуть болты крепления и снять защитный поддон двигателя.
4. Слить охлаждающую жидкость из системы охлаждения двигателя.

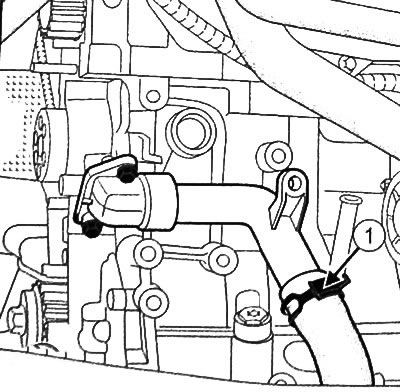

5. С помощью клещей для шланговых зажимов (Mot. 1448) убрать в сторону хомут (1) впускного патрубка водяного насоса.
6. Отсоединить шланг от впускного патрубка водяного насоса.

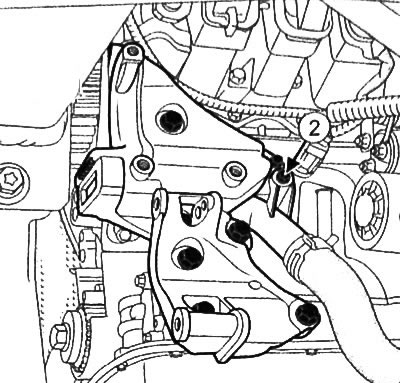

7. Отвернуть болт (2) впускного патрубка водяного насоса.

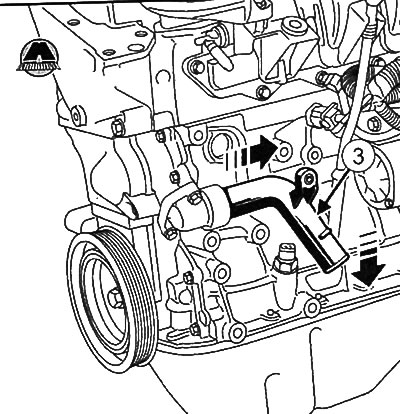

8. Снять впускной патрубок водяного насоса(3) с уплотнением.
Установка впускного патрубка водяного насоса
Примечание: Обязательно заменять новым уплотнение между впускным патрубком и впускным портом водяного насоса.
1. С помощью чистящего средства очистить и обезжирить корпус уплотнения на впускном патрубке водяного насоса, если он используется повторно, а также гнездо под уплотнение на впускном порту водяного насоса.
Внимание: Для обеспечения требуемой герметичности, уплотняемые поверхности должны быть чистыми, сухими и без следов смазки (избегать появления любых отпечатков пальцев).
2. Установить новое уплотнение на впускной патрубок водяного насоса.
3. Установить впускной патрубок водяного насоса.
4. Затянуть болт впускного патрубка водяного насоса моментом 12 Н·м.
5. Подсоединить шланг к впускному патрубку водяного насоса.
6. Установить хомут на впускной шланг водяного насоса с помощью специальных клещей (Mot. I448).
7. Дальнейшая установка производится в порядке, обратном снятию.
8. Заправить и прокачать систему охлаждения двигателя.
Двигатель К7М
Снятие впускного патрубка водяного насоса
1. Поместить автомобиль на диустоечный подъемник.
2. Отсоединить отрицательную клем-му аккумуляторной батареи.
3. Отвернуть болты крепления и снят, защитный поддон двигателя.
4. Снять впускной воздуховод.
5. Снять датчики кислорода.
6. Снять передний бампер с автомобиля.
7. Слить охлаждающую жидкость из системы охлаждения двигателя.

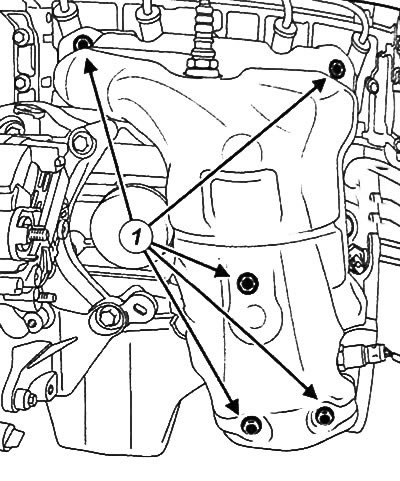

8. Отвернуть гайки (1) и снять теплозащитный экран.
9. Отсоединить шланги системы охлаждения от впускного патрубка водяного насоса.
10. Снять впускной патрубок водяного насоса с уплотнением.
Установка впускного патрубка водяного насоса
Примечание: Обязательно заменять новым уплотнение между впускным патрубком и впускным портом водяного насоса.
Внимание:
- Для обеспечения требуемой герметичности, уплотняемые поверхности должны быть чистыми, сухими и без следов смазки (избегать появления любых отпечатков пальцев).
- Не царапать соединительные алюминиевые поверхности, любые повреждения контактных поверхностей могут повлечь за собой возникновения утечек.
С помощью чистящего средства очистить и обезжирить корпус уплотнения на впускном патрубке водяного насоса, если он используется повторно, а также гнездо под уплотнение на впускном порту водяного насоса.
Установка производится в порядке, обратном снятию.
Заправить и прокачать систему охлаждения.
Двигатель К4М
Снятие впускного патрубка водяного насоса
1. Поместить автомобиль на двустопный подъемник.
2. Отсоединить отрицательную клемма аккумуляторной батареи.

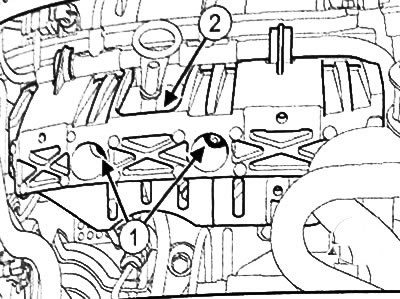

3. Отвернуть гайки (1) и снять защиту топливной рампы (2).
4. Слить охлаждающую жидкость из системы охлаждения двигателя.

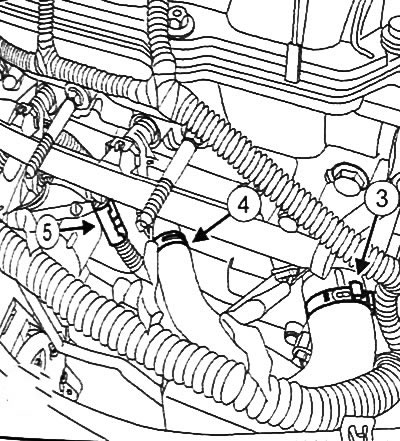

5. Отсоединить нижний шланг радиатора (3).
6. Отсоединить шланг отопителя (4).
7. Отцепить проводку от держателя - на впускном патрубке водяного насоса.

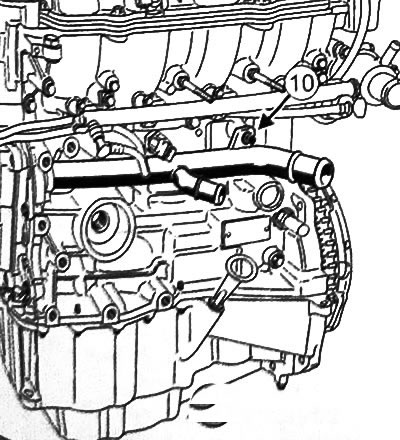

8. Отвернуть болт (10) и снять впускной патрубок водяного насоса с прокладкой.
Статья перепечатана с веб-сайта renaultbook.ru
Установка впускного патрубка водяного насоса
Примечание: Обязательно заменять новым уплотнение между впускным патрубком и впускным портом водяного насоса.
Установка производится в порядке, обратном снятию.
Примечание: Момент затяжки болта впускного патрубка водяного насоса: 22 Н·м.
Заправить и прокачать систему охлаждения двигателя.
Двигатель К9К
Снятие впускного патрубка водяного насоса
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Отвернуть болты крепления и снять защитный поддон двигателя.
4. Снять передний бампер с автомобиля.
5. Снять выводной патрубок промежуточного охладителя воздуха.
6. Слить охлаждающую жидкость из системы охлаждения.
7. Снять масляный радиатор с двигателя.
8. Отсоединить шланги системы охлаждения от впускного патрубка водяного насоса.
9. Снять впускной патрубок водяного насоса с прокладкой.
Установка впускного патрубка водяного насоса
Внимание:
- Для обеспечения требуемой герметичности, уплотняемые поверхности должны быть чистыми, сухими и без следов смазки (избегать появления любых отпечатков пальцев).
- Не царапать соединительные алюминиевые поверхности, любые повреждения контактных поверхностей могут повлечь за собой возникновения утечек.
С помощью чистящего средства очистить и обезжирить корпус уплотнения на впускном патрубке водяного насоса, если он используется повторно, а также гнездо под уплотнение на впускном порту водяного насоса.
Установка производится в порядке, обратном снятию.
Заправить и прокачать систему охлаждения.
