Обогрев пассажирского салона осуществляется отопителем, матричный сердечник которого, размещенный под приборной панелью, подключен к системе охлаждения двигателя.

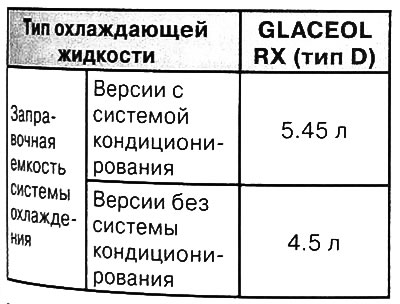

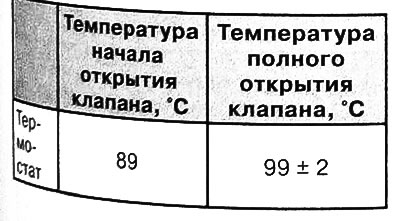

Примечание:
: заменять деталь новой после каждого снятия.
: необходимо использовать специальный инструмент/приспособление.
: соблюдать последовательность затяжки.

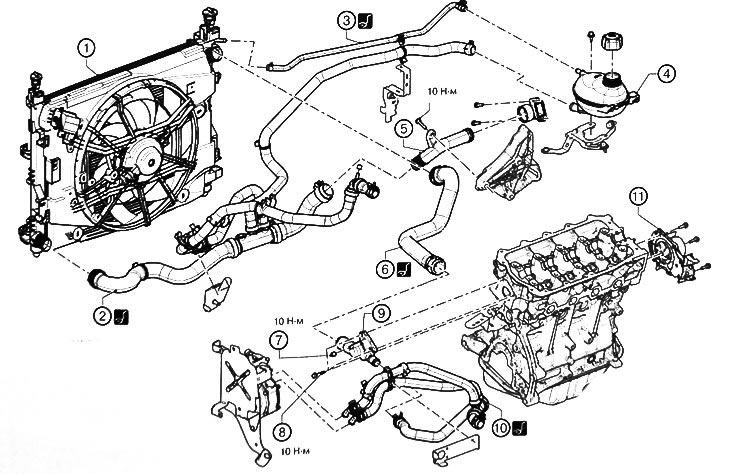

Система охлаждения двигателя D4F:1. Радиатор системы охлаждения. 2. Отводной патрубок радиатора. 3. Патрубок отвода воздуха в расширительный бачок. 4. Расширительный бачок системы охлаждения 5. Впускной патрубок водяного насоса. 6. Впускной патрубок радиатора 7. Болт водяной камеры. 8. Болт водяной камеры.9. Водяная камера. 10. Патрубки сердечника отопителя 11. Водяной насос

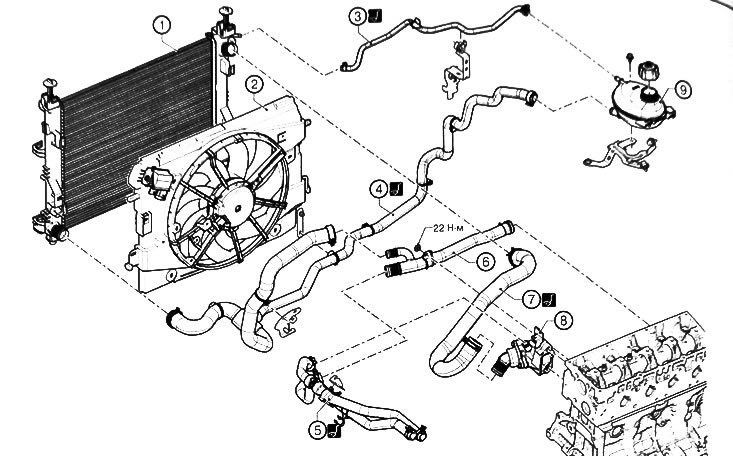

Система охлаждения двигателя К7M:1. Радиатор системы охлаждения. 2. Резистор вентилятора радиатора в сборе. 3. Патрубок отвода воздуха в расширительный бачок. 4. Отводной патрубок радиатор. 5. Патрубки сердечника отопителя. 6. Впускной патрубок водяного насоса.7. Впускной патрубок радиатора 8. Водяная камера. 9. Расширительный бачок системы охлаждения.
Оригинал статьи находится на портале [RenaultBook]

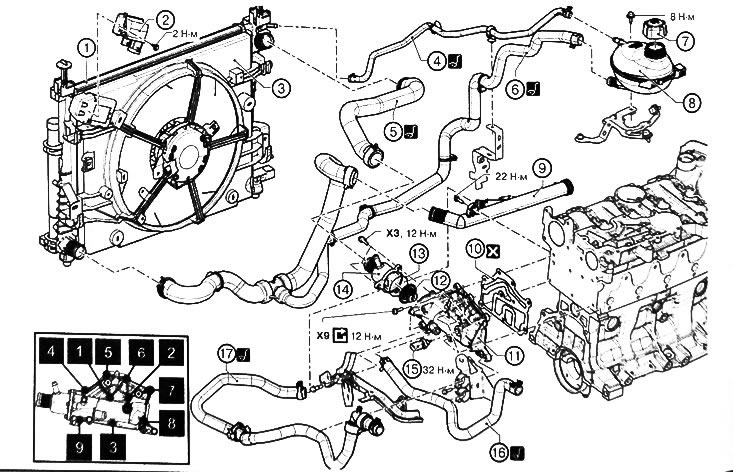

Система охлаждения двигателя К4М:1. Радиатор системы охлаждения. 2. Резистор вентилятора радиатора в сборе. 3. Вентилятор радиатора а сборе 4. Патрубок отвода воздуха в расширительный бачок. 5. Впускной патрубок радиатора. 6. Отводной патрубок радиатора. 7. Крышка расширительного бачка. 8. Расширительный бачок системы охлаждения. 9. Впускной патрубок водяного наcoca. 10. Прокладка водяной камеры. 11. Водяная камера. 12. Термостат. 13. Уплотнение термостата. 14. Крышка термостата 15. Датчик температуры охлаждающей жидкости. 16. Впускной патрубок сердечника отопителя. 17. Отводной патрубок сердечника отопителя.

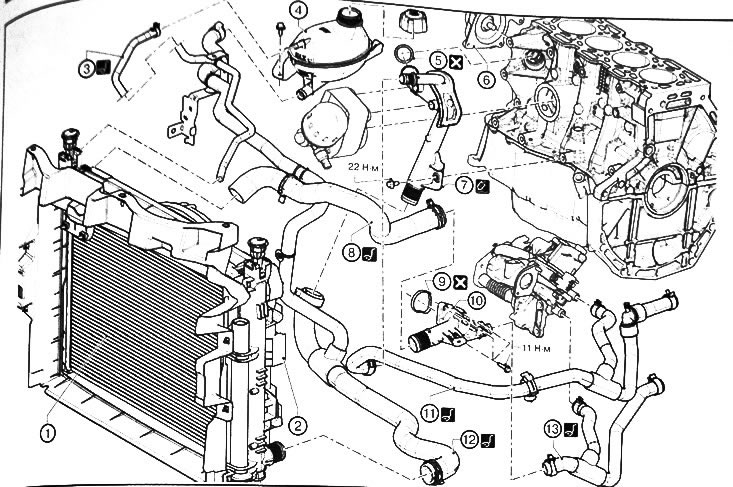

Система охлаждения двигателя К8К:1. Радиатор системы охлаждения. 2. Вентилятор радиатора в сборе. 3. Патрубок отвода воздуха в расширительный бачок. 4. Расширительный бачок системы охлаждения. 5. Уплотнение впускного патрубка водяного насоса. 6. Водяной насос. 7. Впускной патрубок водяного насоса. 8. Впускной патрубок радиатора. 9. Прокладка водяной камеры. 10. Водяная камера. 11. Отводной патрубок сердечника отопителя. 12. Отводной патрубок радиатора. 13. Впускной патрубок сердечника отопителя.
