Вентилятор системы охлаждения (Renault Logan 2)

Оглавление: Снятие и установка вентилятора…🠛 Снятие и установка резистора…🠛

Внимание:

При выполнении работ в моторном отсеке, чтобы не получить травм, необходимо принять меры предосторожности, поскольку электровентилятор системы охлаждения двигателя может неожиданно включиться.

Чтобы не получить тяжелых ожогов при горячем двигателе, необходимо соблюдать следующие правила:

не открывать крышку расширительного бачка,

не сливать жидкость из системы охлаждения двигателя,

не открывать крышки для удаления воздуха.

Снятие и установка вентилятора радиатора

Снятие вентилятора радиатора

1. Поместить автомобиль на двустоечный подъемник.

2. Отсоединить отрицательную клемму аккумуляторной батареи.

3. Отвернуть болты крепления и снять защитный поддон двигателя.

4. Снять передний бампер с автомобиля.

5. Снять аккумуляторную батарею.

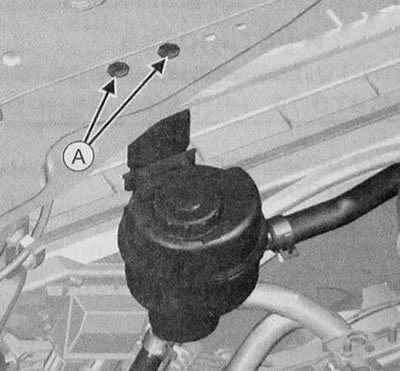

6. Снять опору бачка гидроусилителя рулевого управления (А).

6. Снять опору бачка гидроусилителя рулевого управления (А).

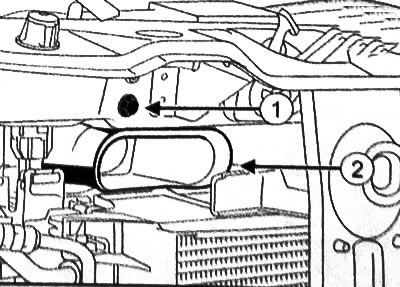

7. Отвернуть болт (1) и снять воздухозаборник (2).

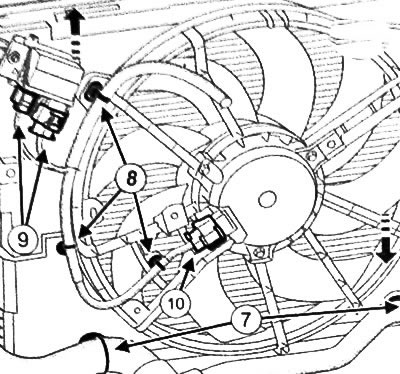

8. Отцепить патрубки (7).

9. Отцепить проводку от держателей (8).

10. Отсоединить разъем (9) резистора вентилятора радиатора.

11. Отсоединить разъем (10) вентилятора радиатора.

12.Отверткой вжать зажимы центрирующих штифтов радиатора системы охлаждения двигателя, после чего снять вентилятор в направлении стрелок.

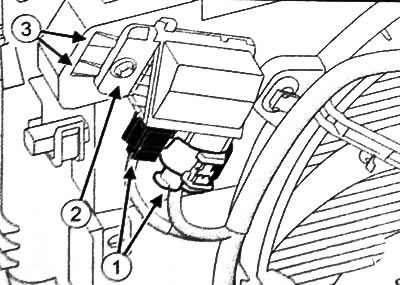

13. При необходимости снять резистор вентилятора радиатора.

Установка вентилятора радиатора

Установка производится в порядке, обратном снятию.

После установки запустить двигатель и отсоединить разъем датчика температуры охлаждающей жидкости.

Убедиться в том, что вентилятор радиатора включился.

Снова подсоединить разъем датчика температуры охлаждающей жидкости.

Выключить двигатель.
