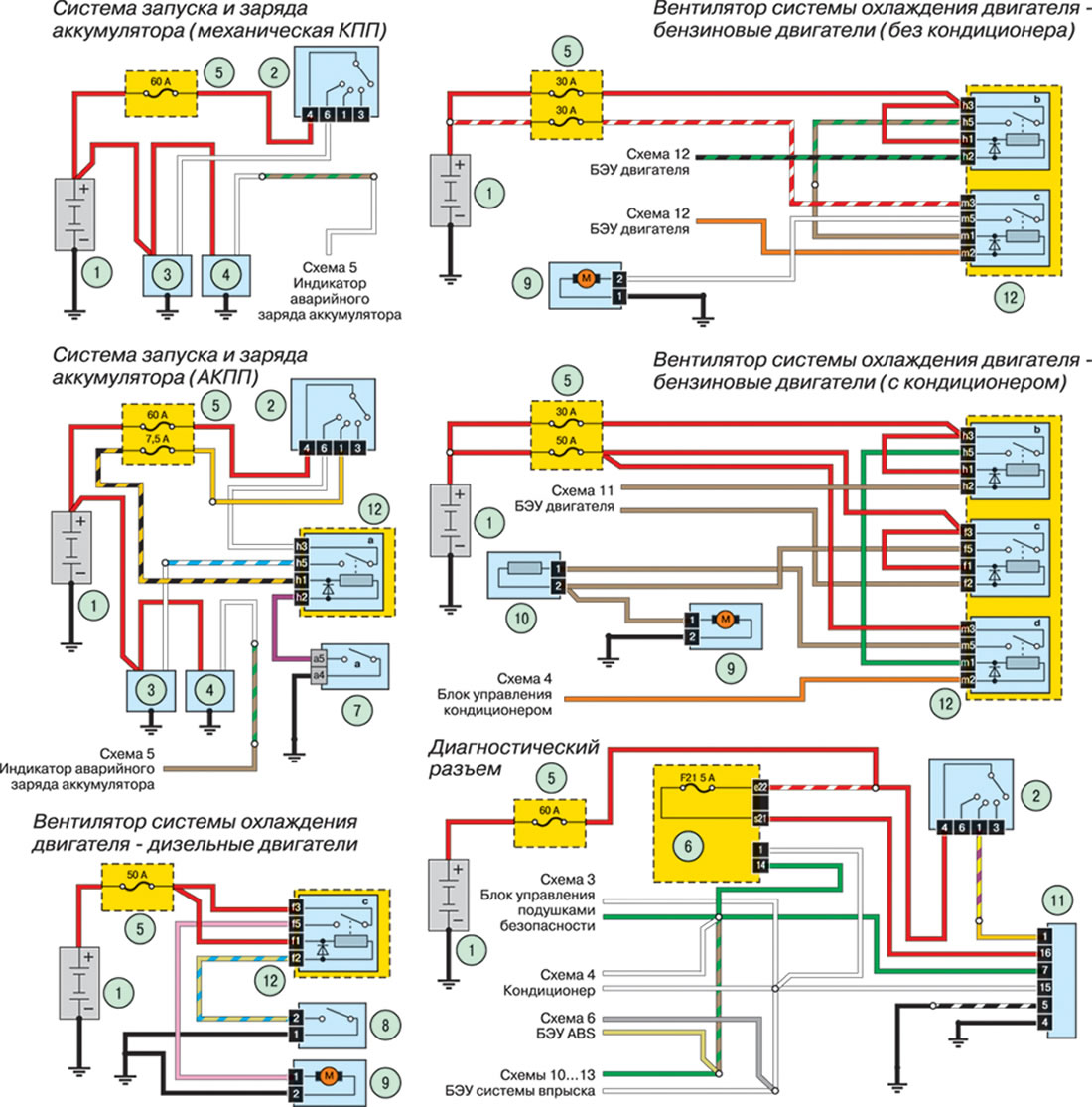

Система запуска и заряда, вентилятор системы охлаждения, диагностический разъем




Открыть большую картинку в новой вкладке »

Условные обозначения на электрических схемах смотрите здесь →
