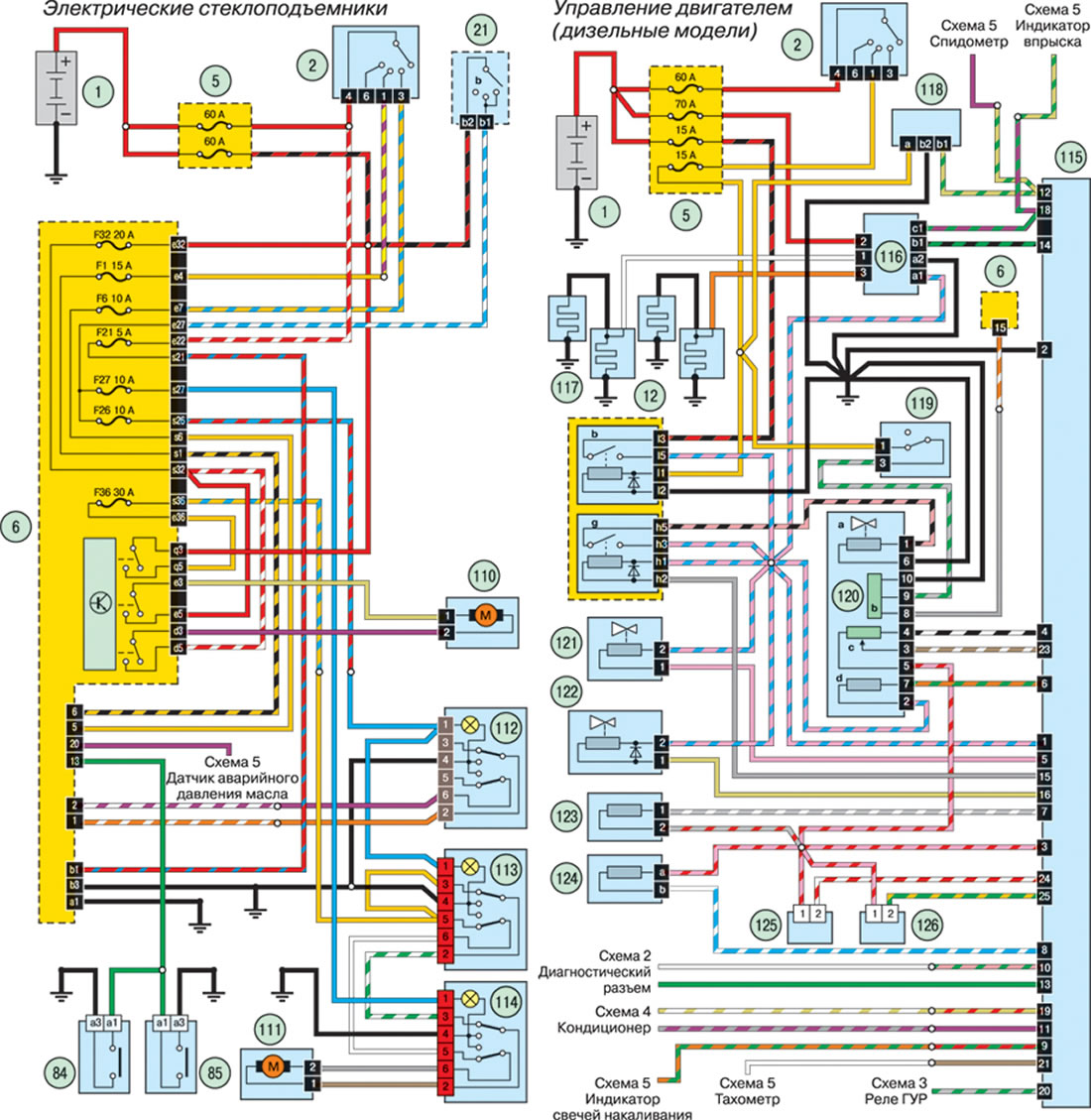

Схема 9. Управление дизельным двигателем, электрические стеклоподъемники (Renault Symbol 1)

0

Управление дизельным двигателем, электрические стеклоподъемники

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения на электрических схемах смотрите здесь →

(Эта статья взята с веб-сайта: «RenaultBook»)
