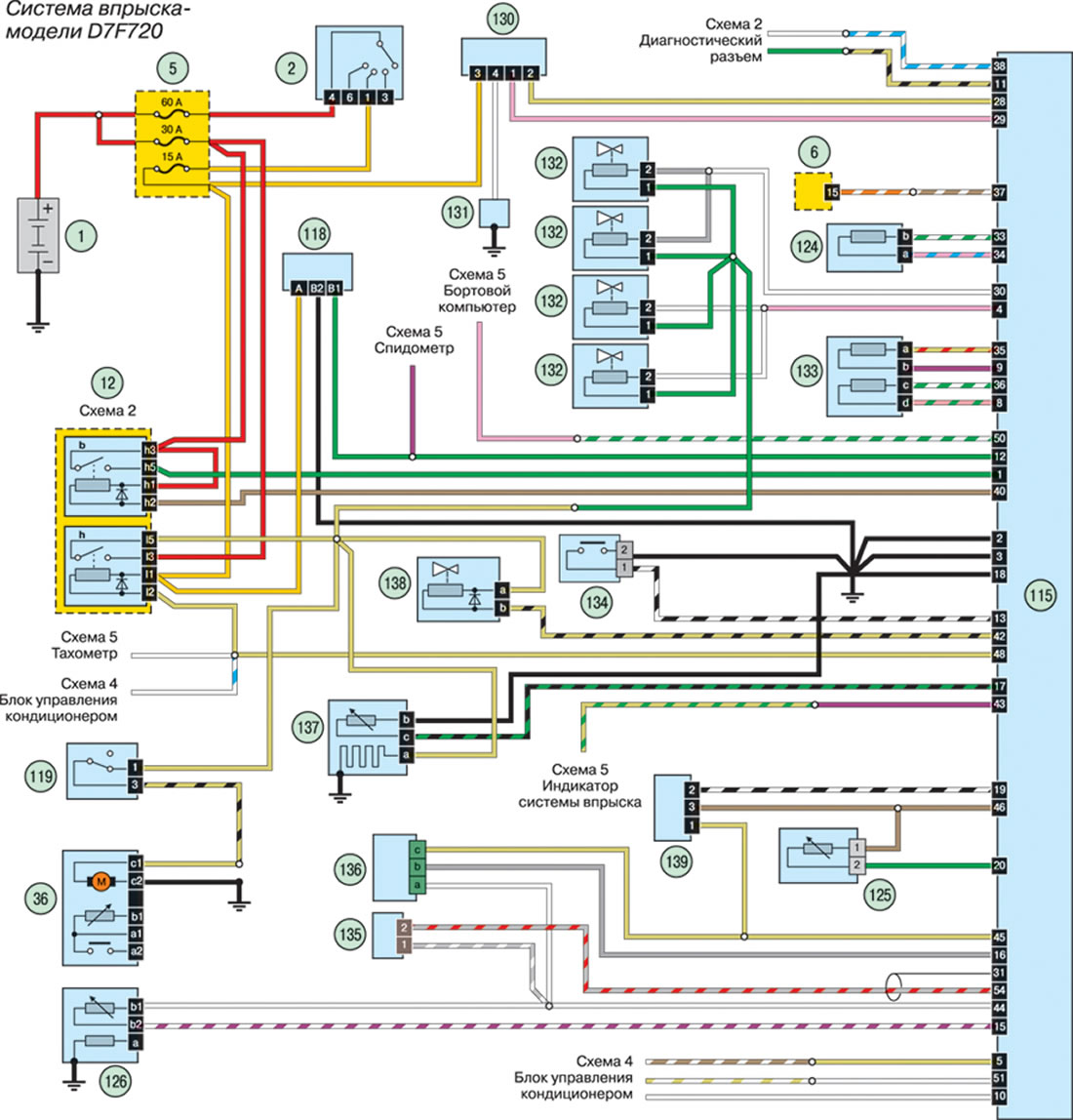

Схема 10. Система впрыска топлива двигателя D7F 720 (Renault Symbol 1)

0

Система впрыска топлива двигателя D7F 720

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения на электрических схемах смотрите здесь →
