Кангу 1 (1997-2007)

Система впрыска топлива с двигателями D7F 710, без кондиционера, с усилителем рулевого управления (модели с 1999 г.)

0

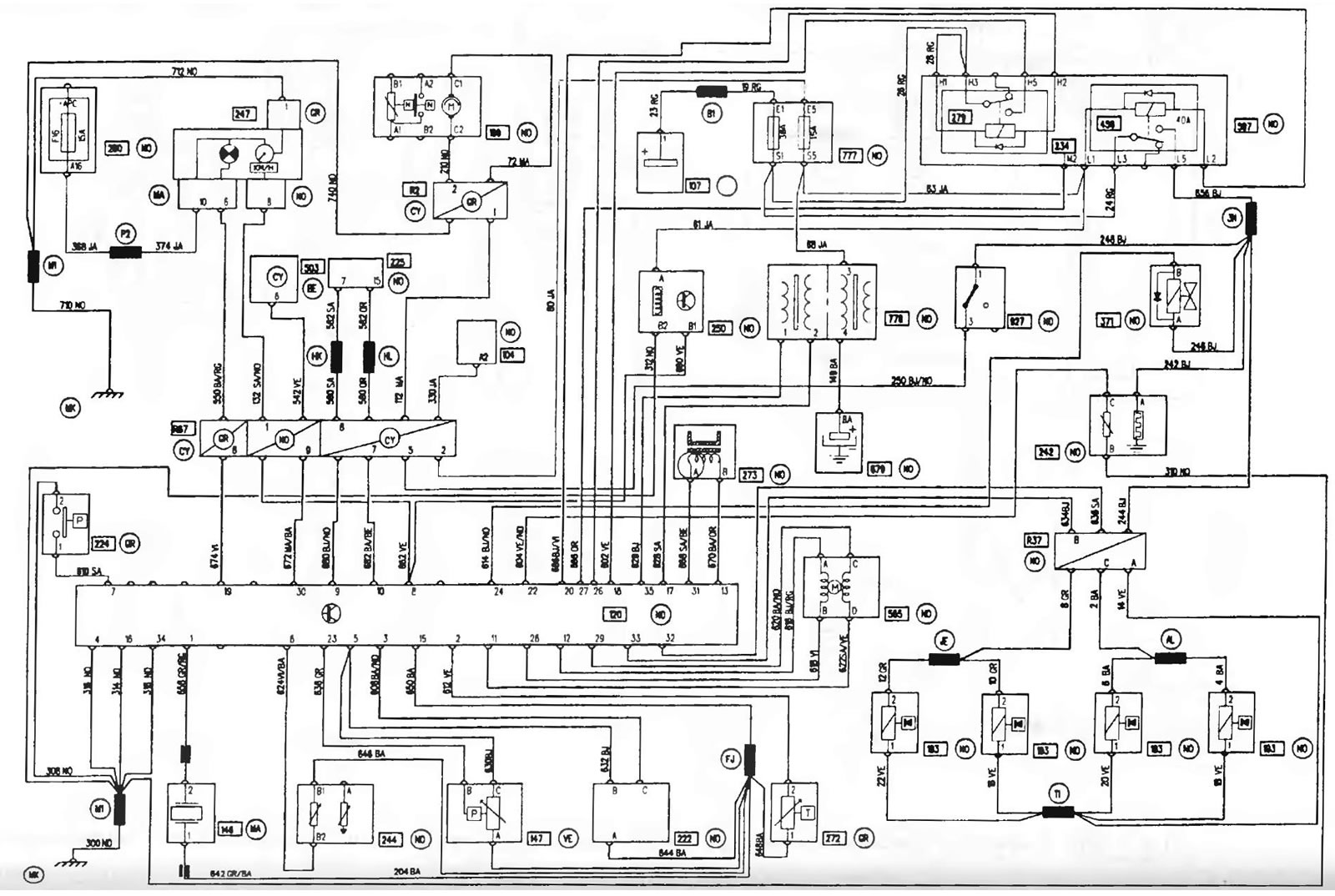

Система впрыска топлива с двигателями D7F 710, без кондиционера, с усилителем рулевого управления (модели с 1999 г.)

Открыть большую картинку в новой вкладке »

Как читать и пользоваться электросхемами смотрите здесь →

Перечень элементов электрооборудования, соединений, разъемов и жгутов здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
