Система запуска с двигателями E7J 632, ручная КП, с кондиционером (модели с 1999 г.)
Главная
Kangoo
Кангу 1
(1997-2007)
Электрооборудование
Электрические схемы
0

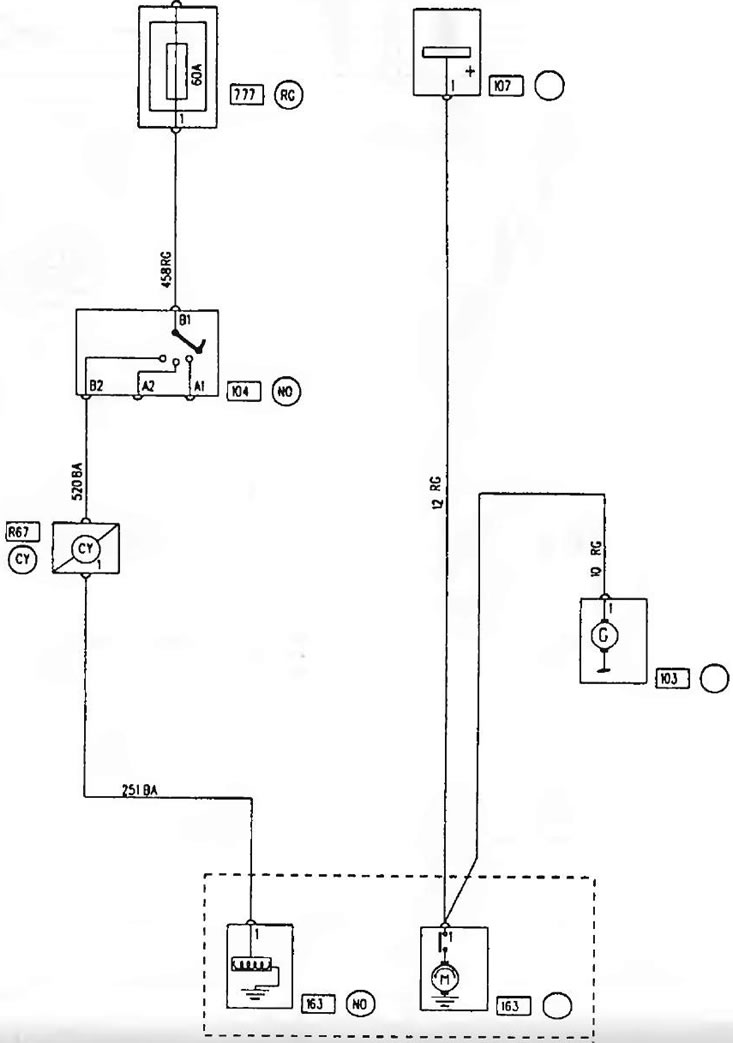

Система запуска с двигателями E7J 632, ручная КП, с кондиционером (модели с 1999 г.)
Как читать и пользоваться электросхемами смотрите
здесь →
Перечень элементов электрооборудования, соединений, разъемов и жгутов
здесь →
