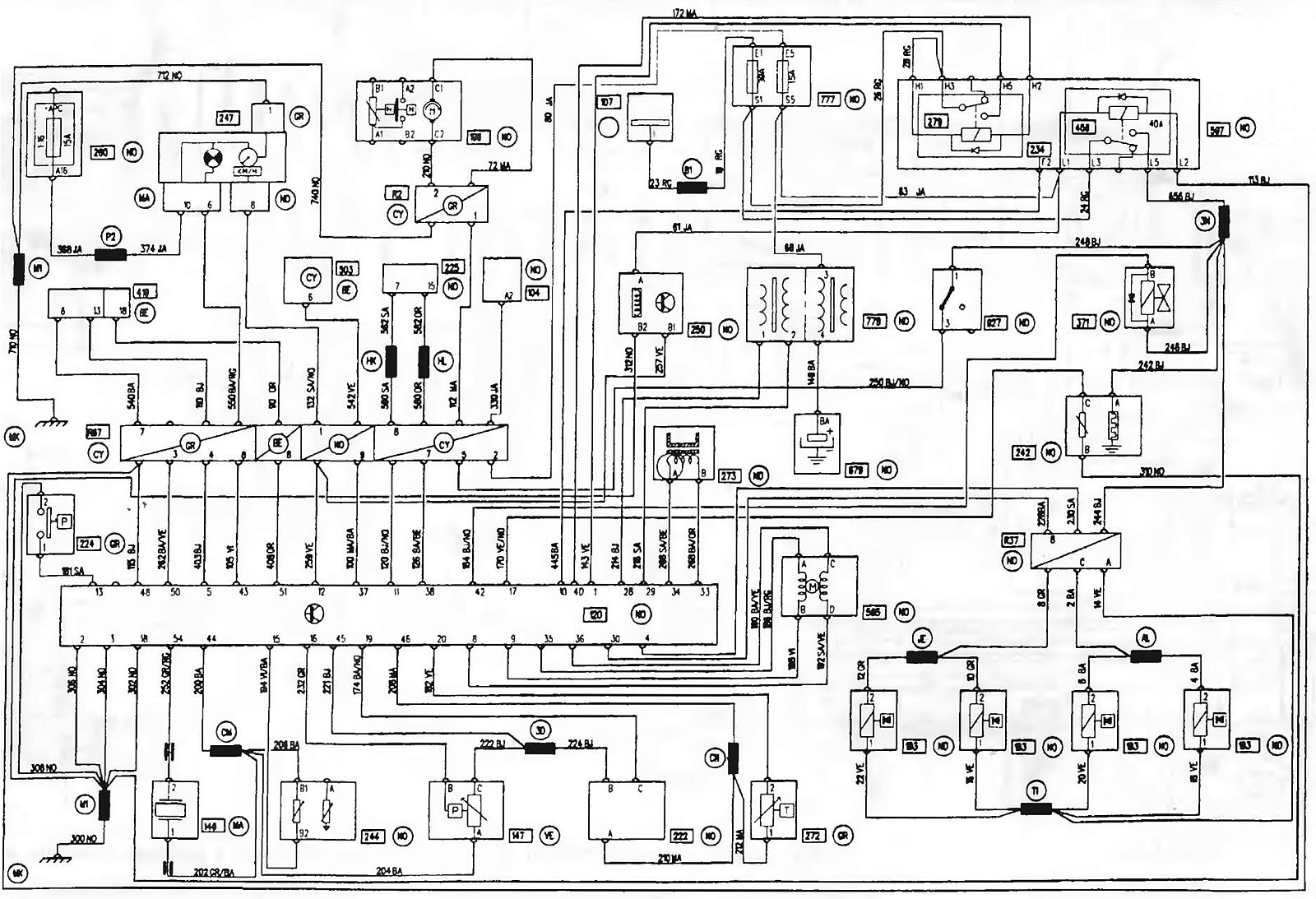

Система впрыска топлива с двигателями D7F 710, с кондиционером и усилителем рулевого управления (модели с 1999 г.)



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Как читать и пользоваться электросхемами смотрите здесь →

Перечень элементов электрооборудования, соединений, разъемов и жгутов здесь →
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Федосеев Денис
