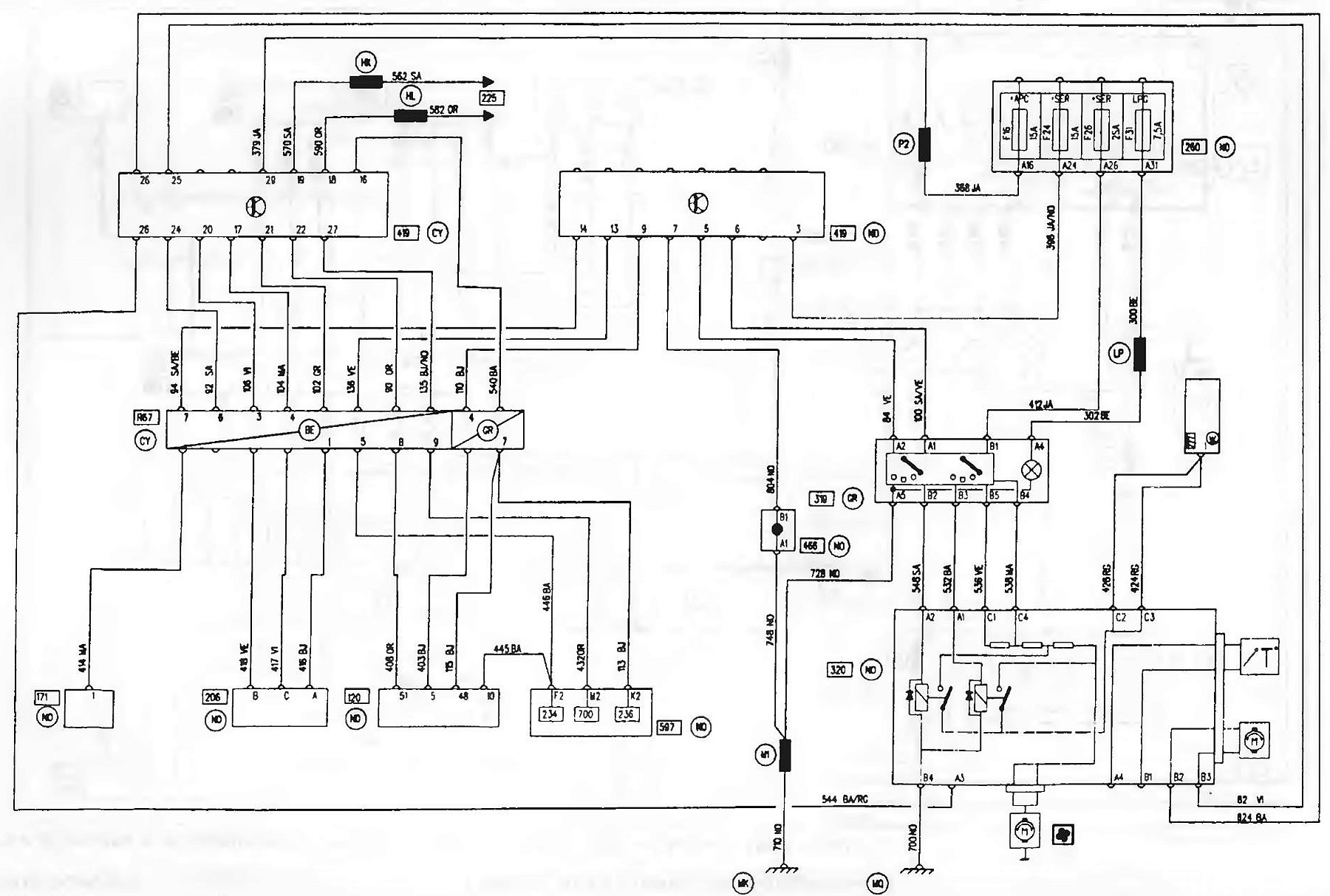

Система обогрева и кондиционирования с двигателями D7F (модели с 1999 г.)
![Открыть картинку в новой вкладке](https://www.renaultbook.ru/img/kangoo/0898.jpg)
Открыть большую картинку в новой вкладке »
Как читать и пользоваться электросхемами смотрите здесь →
Перечень элементов электрооборудования, соединений, разъемов и жгутов здесь →
