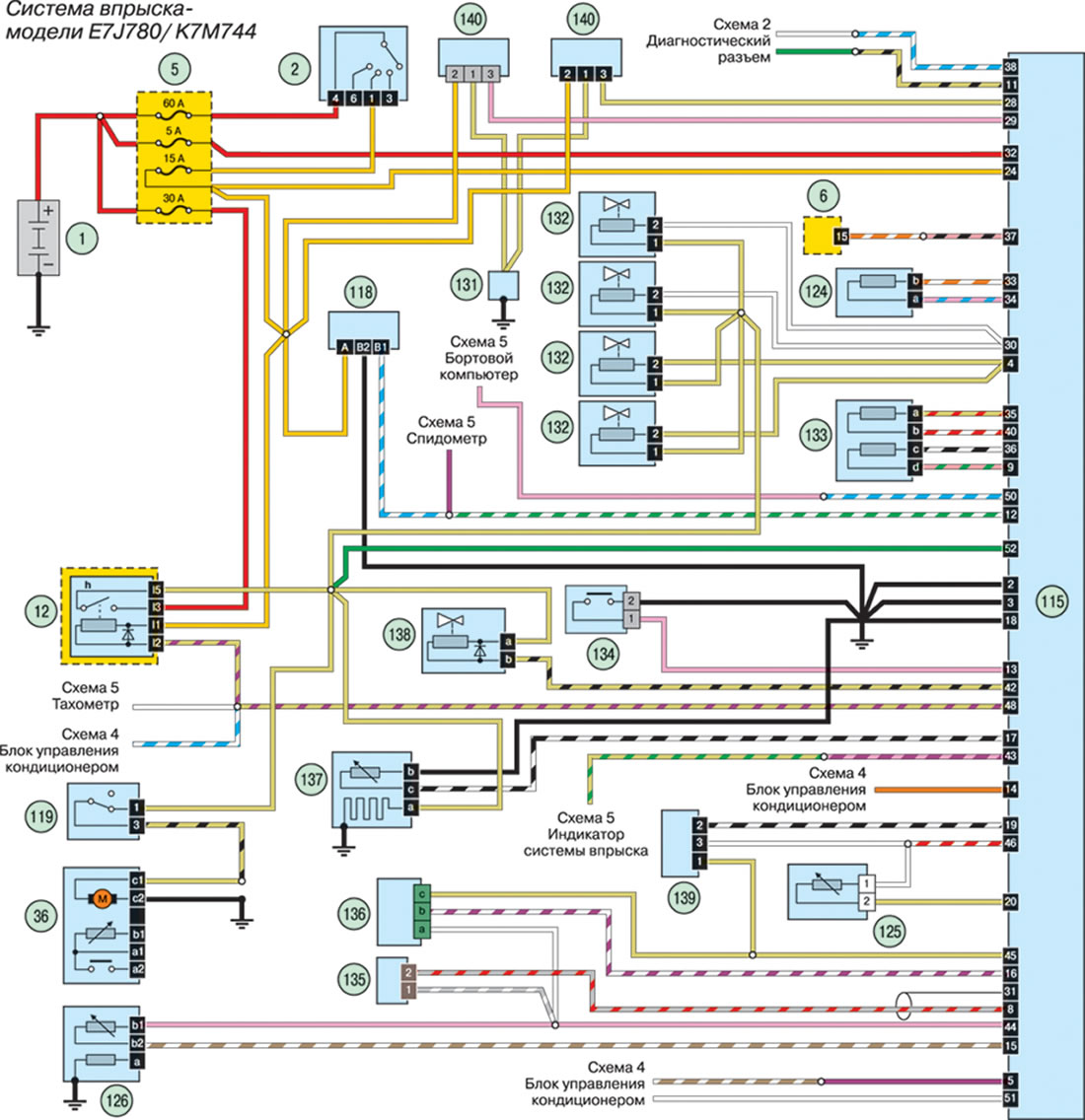

Схема 12. Система впрыска топлива двигателей E7J и K7M (Renault Symbol 1)

0

Система впрыска топлива двигателей E7J и K7M

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения на электрических схемах смотрите здесь →

(Текст первоисточника на этом сайте www.Renaultbook.ru)
