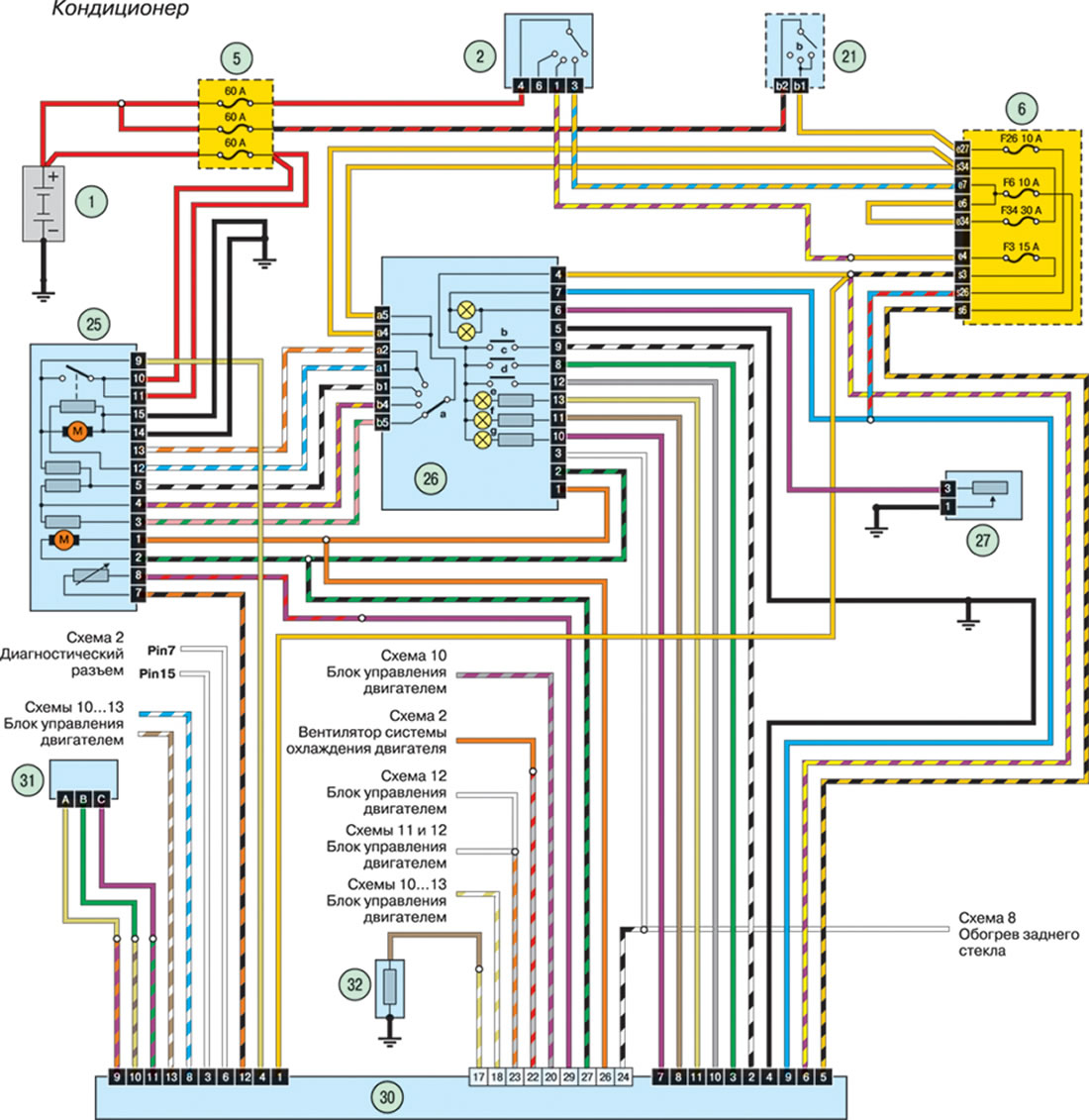

Схема 3. Электросхема кондиционера

0

Электросхема кондиционера

Открыть большую картинку в новой вкладке »

Условные обозначения на электрических схемах смотрите здесь →
