Лагуна 2 (2001-2007)

Схема цепи запуска двигателя F4P 775; F4R 713 DG/BVA4 (Renault Laguna 2)

  • Главная
  • Laguna
  • Лагуна 2 (2001-2007)
  • Электрооборудование
  • Электрические схемы
  • Схема цепи запуска двигателя F4P 775; F4R 713 DG/BVA4
0

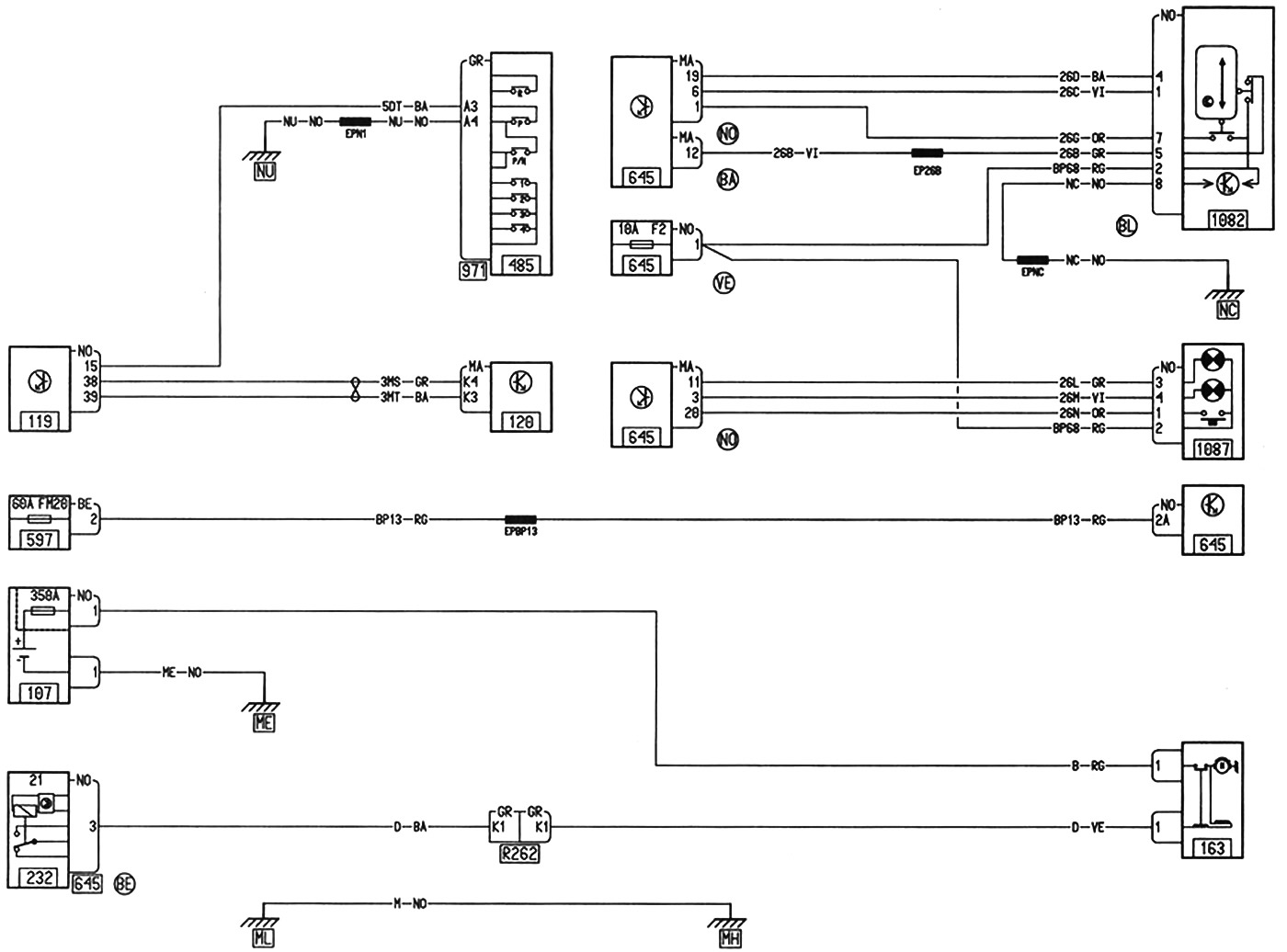

Схема цепи запуска двигателя F4P 775; F4R 713 DG/BVA4



Схема цепи запуска двигателя F4P 775; F4R 713 DG/BVA4
Открыть большую картинку в новой вкладке »


Статья перепечатана с веб-сайта RenaultBook
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Подкрепилов Максим
