Схема цепи зарядки аккумуляторной батареи (двигатель F9Q) (Renault Laguna 2)

  • Главная
  • Laguna
  • Лагуна 2 (2001-2007)
  • Электрооборудование
  • Электрические схемы
  • Схема цепи зарядки аккумуляторной батареи (двигатель F9Q)
0

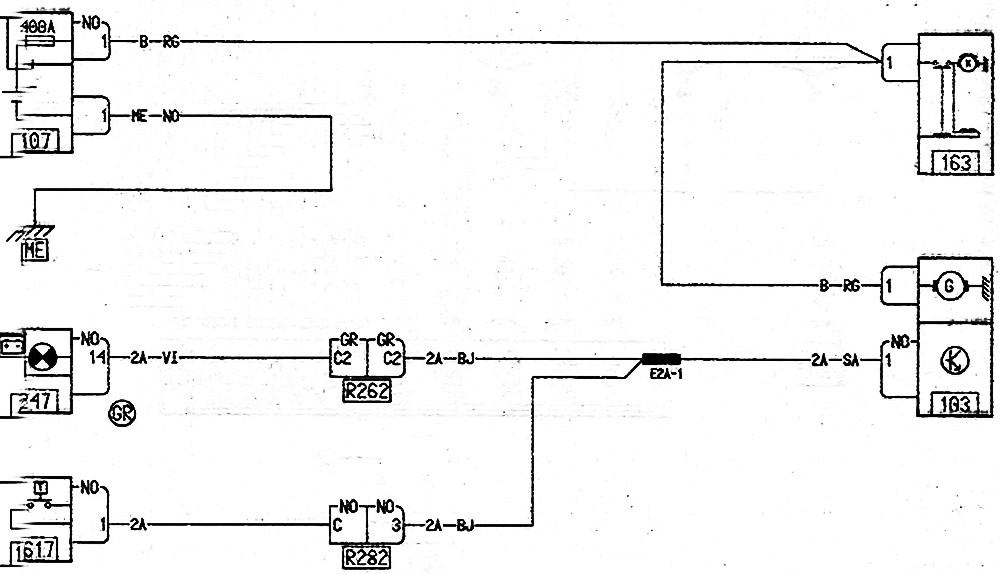

Схема цепи зарядки аккумуляторной батареи (двигатель F9Q 757)



Схема цепи зарядки аккумуляторной батареи (двигатель F9Q 757)
Открыть большую картинку в новой вкладке »
