Лагуна 2 (2001-2007)

Схема электронной системы впрыска (двигатель L7X) (Renault Laguna 2)

  • Главная
  • Laguna
  • Лагуна 2 (2001-2007)
  • Электрооборудование
  • Электрические схемы
  • Схема электронной системы впрыска (двигатель L7X)
0

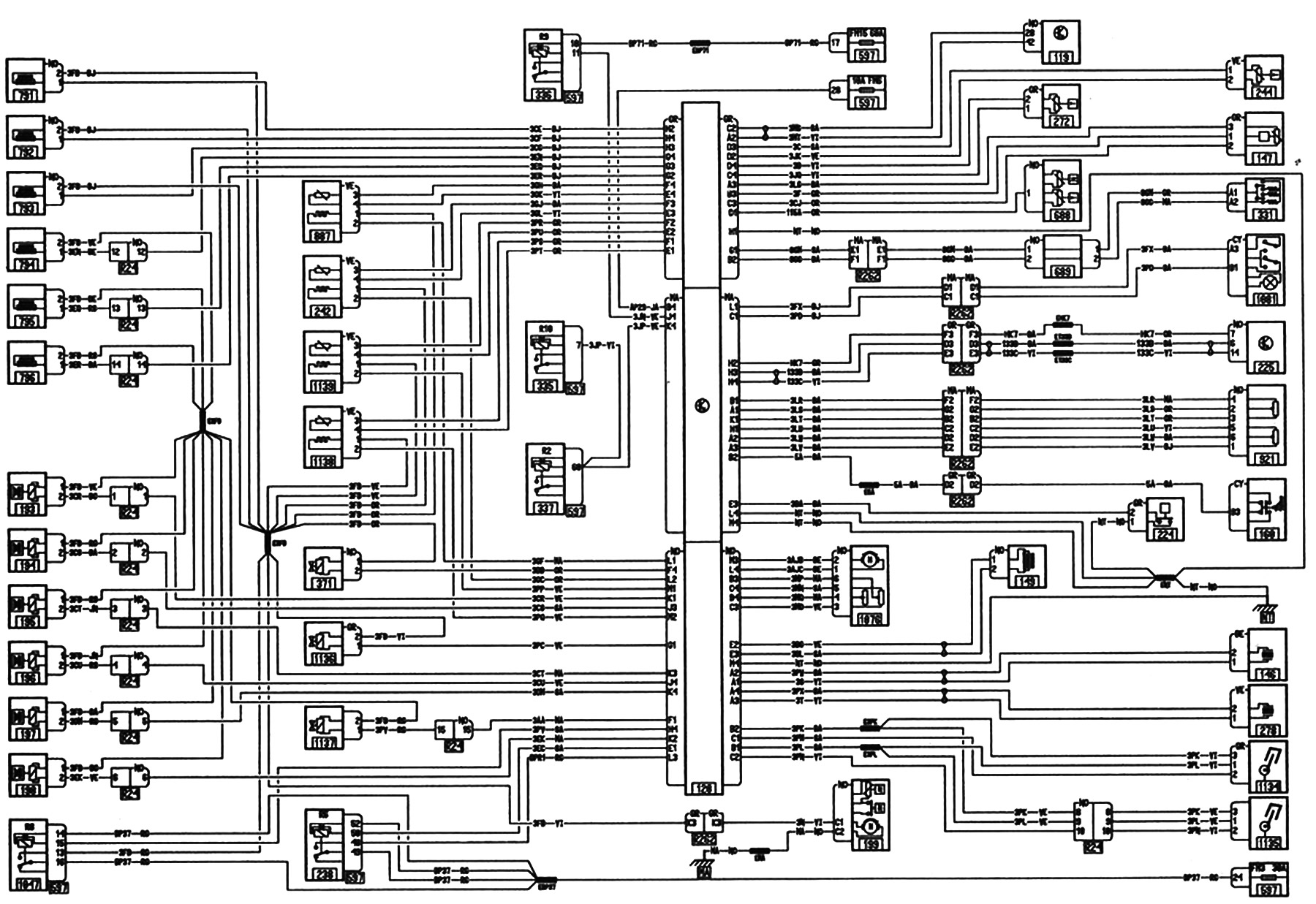

Схема электронной системы впрыска (двигатель L7X 731 CA/CAREG)



Схема электронной системы впрыска (двигатель L7X 731 CA/CAREG)
Открыть большую картинку в новой вкладке »


Материал взят с интернет-портала: renaultbook
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья была проверена редактором: Подкрепилов Максим
