Перечень электроприборов, электрических соединений и цепей (Renault Laguna 2)

  • Главная
  • Laguna
  • Лагуна 2 (2001-2007)
  • Электрооборудование
  • Электрические схемы
  • Перечень электроприборов, электрических соединений и цепей
0
Оглавление: Перечень электроприборов 🠛 Перечень соединений с «массой» 🠛 Перечень электрических соединений 🠛 Перечень электрических цепей 🠛 Перечень сокращений 🠛

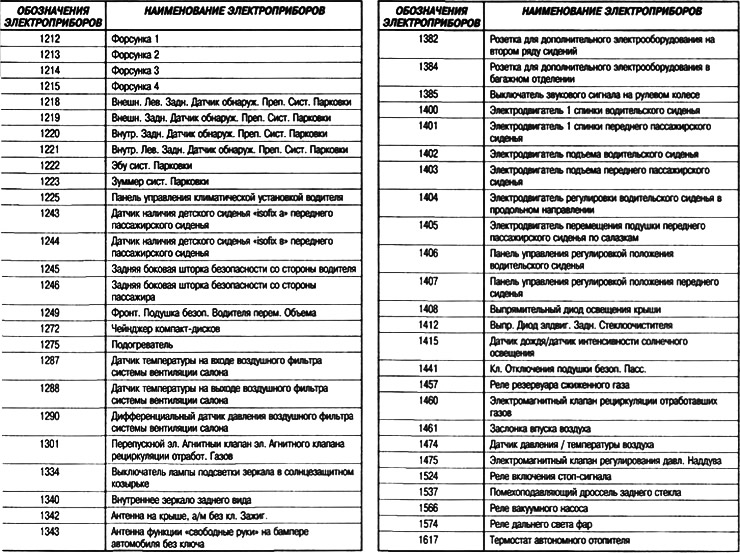

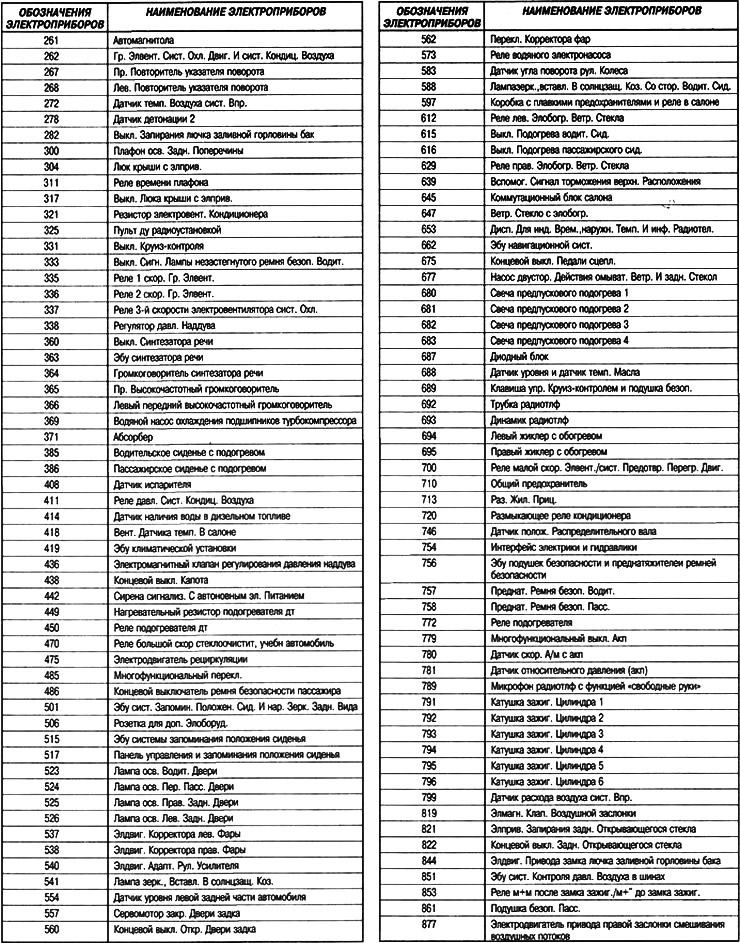

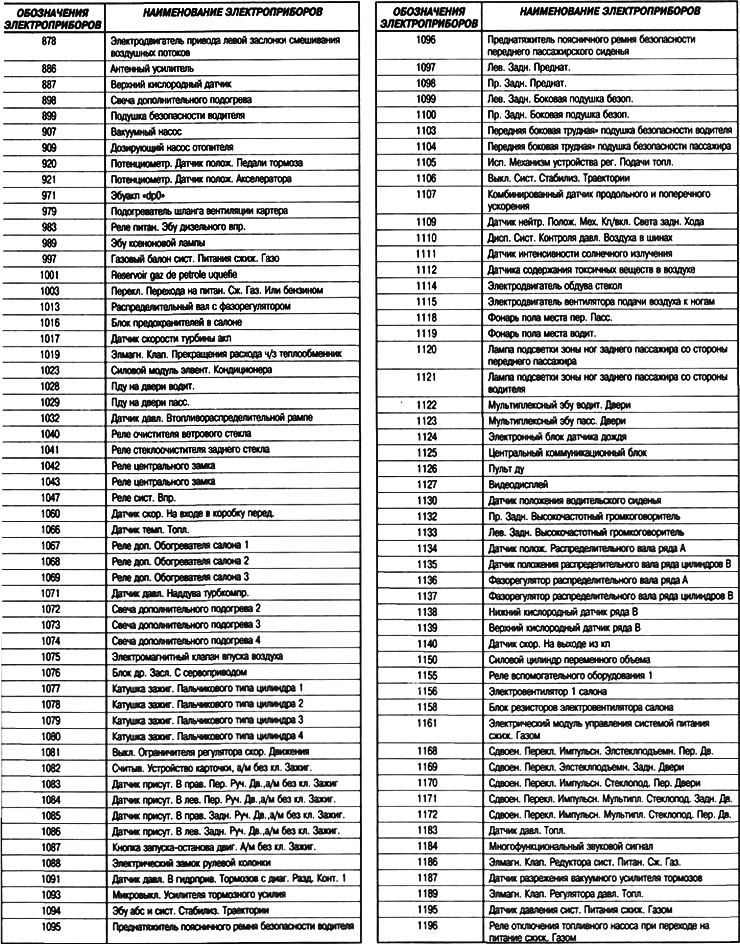

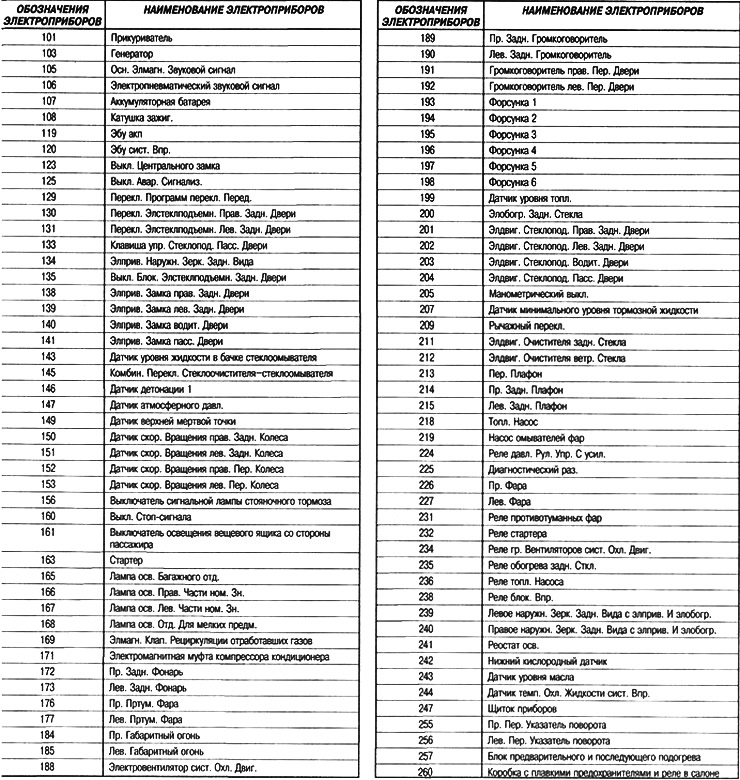

Перечень электроприборов



Перечень электроприборов

Перечень электроприборов

Перечень электроприборов

Перечень электроприборов

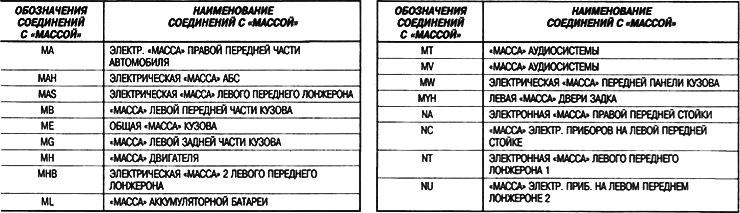

Перечень соединений с «массой»



Перечень соединений с «массой»

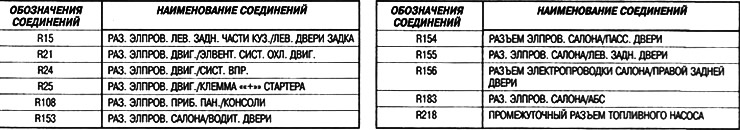

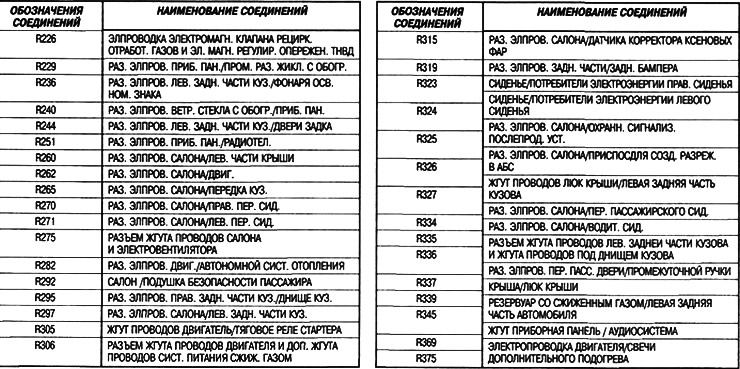

Перечень электрических соединений



Перечень электрических соединений

Перечень электрических соединений

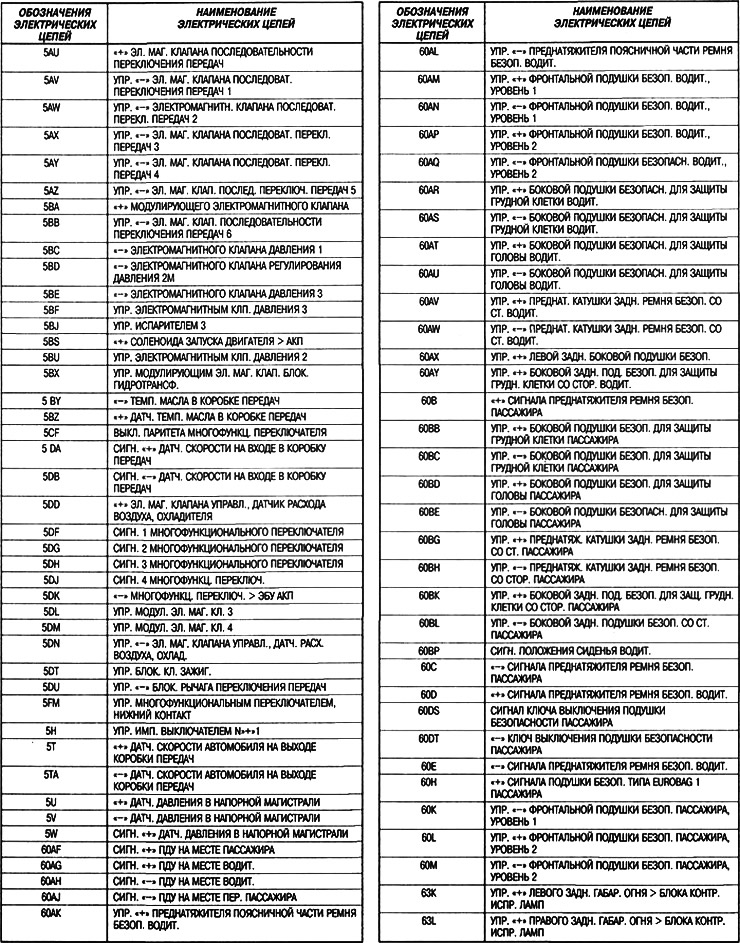

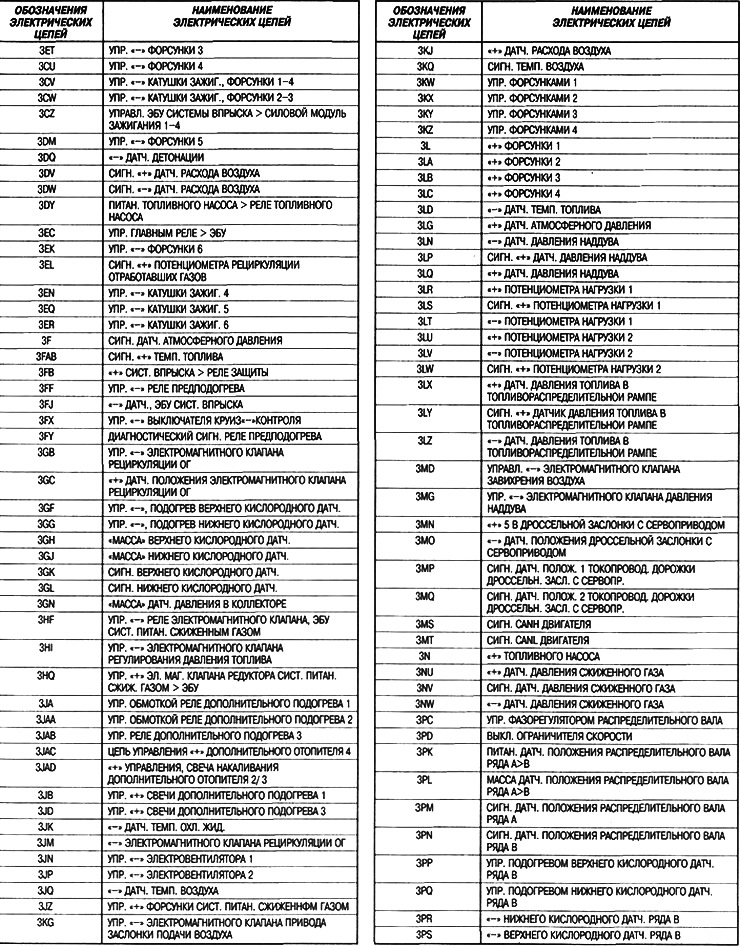

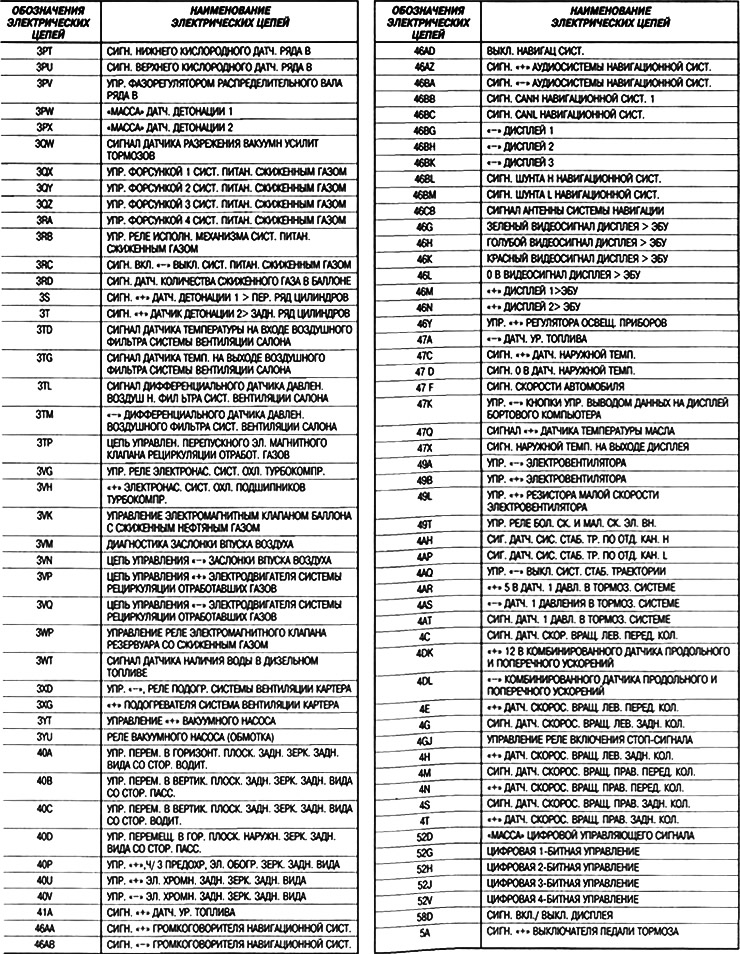

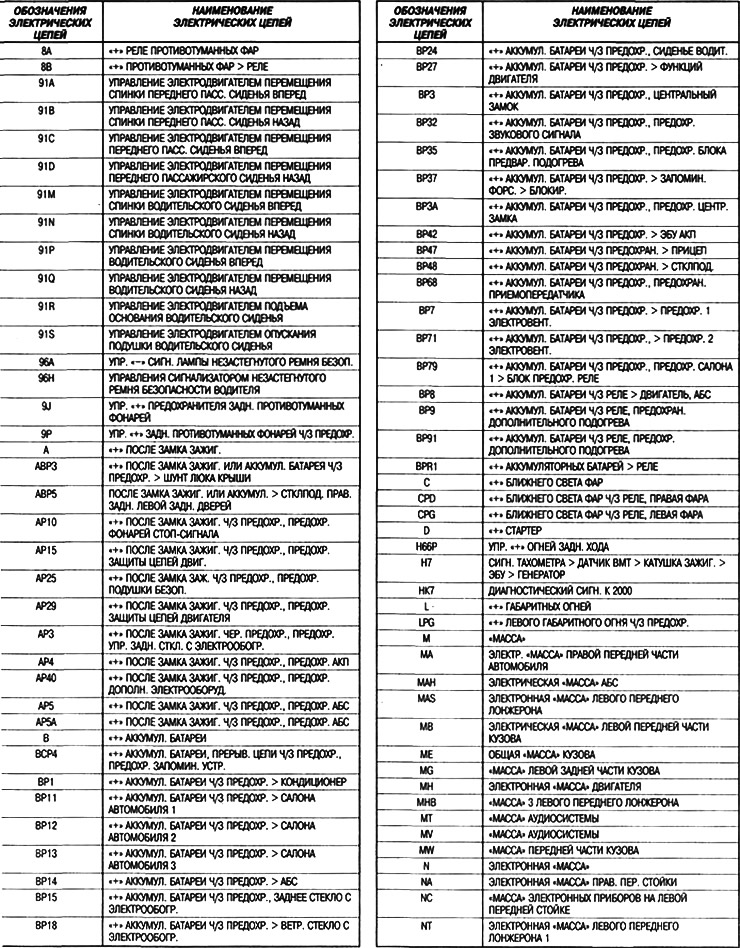

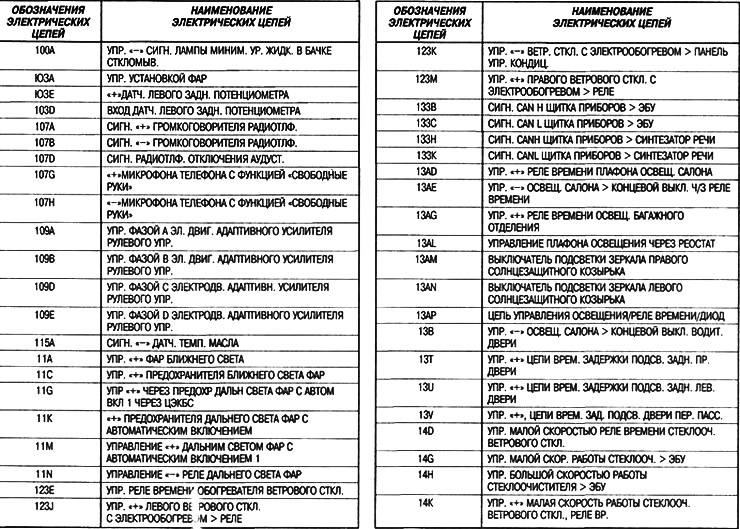

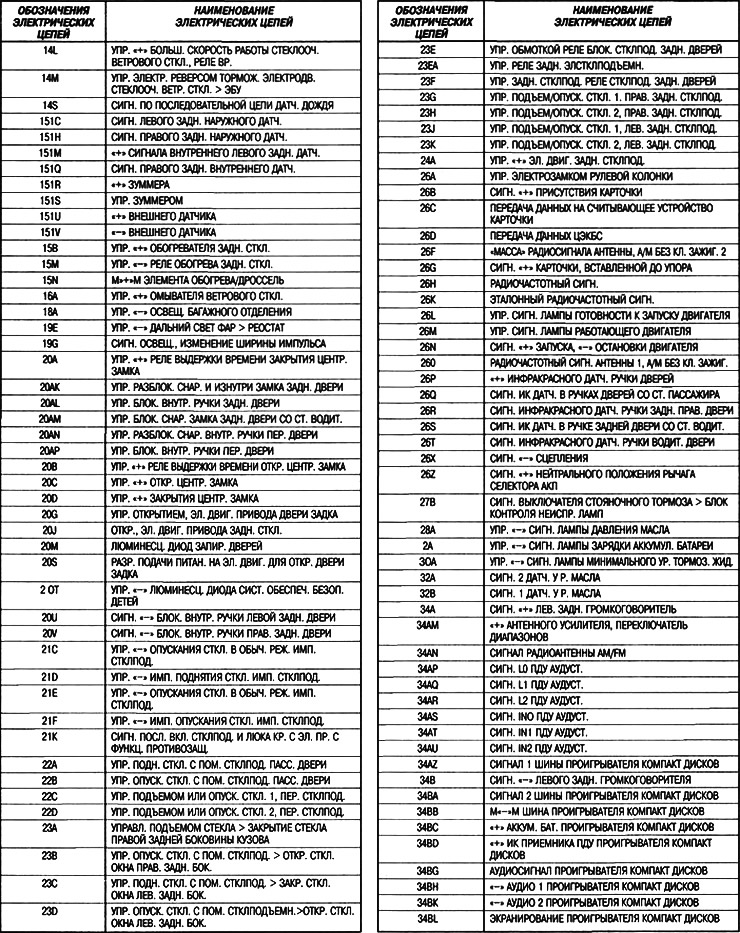

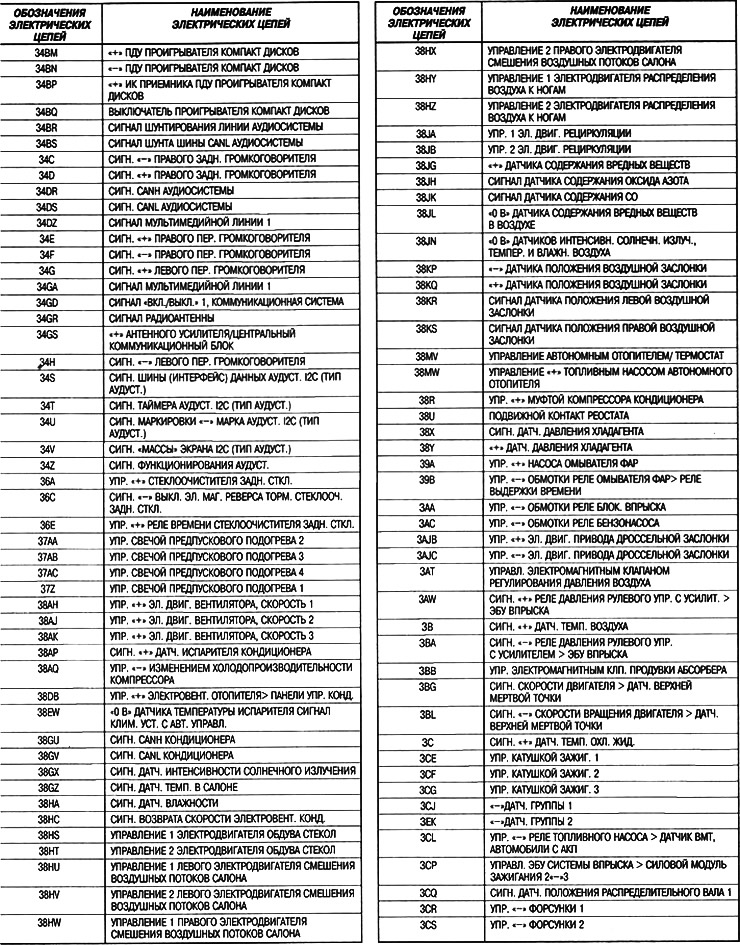

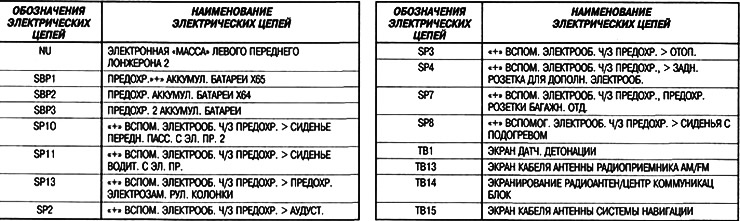

Перечень электрических цепей



Перечень электрических цепей

Перечень электрических цепей

Перечень электрических цепей

Перечень электрических цепей

Перечень электрических цепей

Перечень электрических цепей

Перечень электрических цепей

Перечень электрических цепей

Перечень электрических цепей

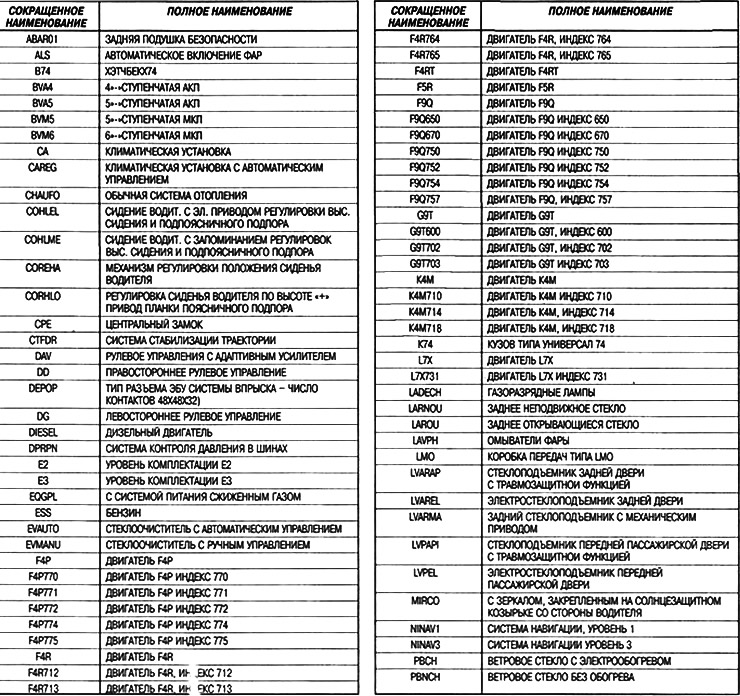

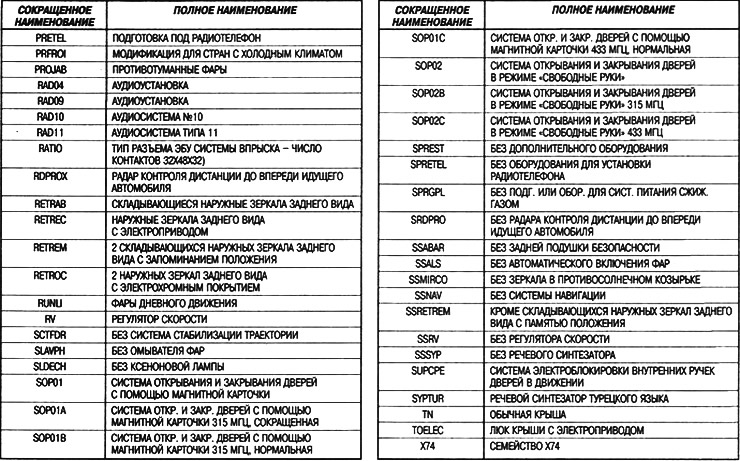

Перечень сокращений



Перечень сокращений

Перечень сокращений
