Примечание. У двигателей автомобилей Renault в отличие от двигателей большинства остальных марок автомобилей отсчет цилиндров ведется от маховика, а не от шкива коленчатого вала.
Выставляйте ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на зубчатом шкиве коленчатого вала (при снятом шкиве привода вспомогательных агрегатов). Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.
Примечание. Коленчатый вал проворачивают для проверки совпадения меток за болт крепления к нему шкива привода вспомогательных агрегатов, сняв для доступа к нему верхнюю часть правого брызговика двигателя. Помимо этого можно сделать это следующими способами (особенно при регулировке зазоров в приводе клапанов, когда контроль по меткам на зубчатом шкиве коленчатого вала не нужен):
- 1) включите любую передачу (лучше четвертую) и медленно прокатите автомобиль до совмещения меток;
- 2) включите любую передачу и вывесите одно из передних колес, затем поворачивайте вывешенное колесо до совмещения меток.
Метка на зубчатом шкиве распределительного вала должна быть совмещена с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia»...
Примечание. Помимо меток на шкивах, на ремне привода газораспределительного вала краской нанесены риски а, которые при установке фаз газораспределения также должны быть совмещены с метками на шкивах.
...а метка на зубчатом шкиве коленчатого вала должна быть совмещена с меткой на блоке цилиндров. Она становится видна после снятия шкива привода вспомогательных агрегатов. Риска и круглый выступ на зубчатом шкиве должны совпасть с лункой на блоке цилиндров.
Вам потребуются торцовые ключи (головки) «на 10» и «на 18».
1. Снимите правое переднее колесо.
Внимание! Ослабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле. Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.
2. Снимите верхнюю часть правого брызговика двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремней привода вспомогательных агрегатов»).
4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата»).

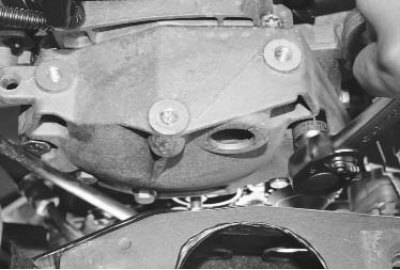

5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма...

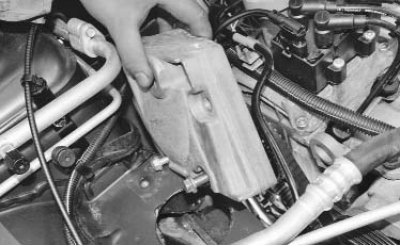

6. ...и снимите крышку.

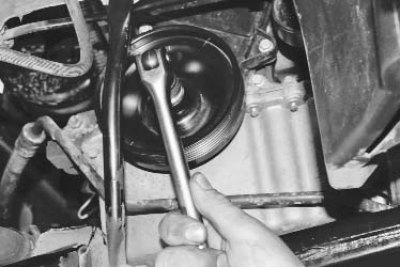

7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совмещения меток на шкиве распределительного вала и крышке головки блока цилиндров. Затем ослабьте затяжку...

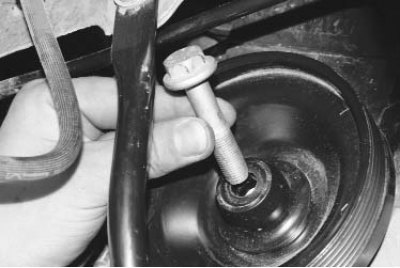

8. ...выверните окончательно болт крепления шкива...

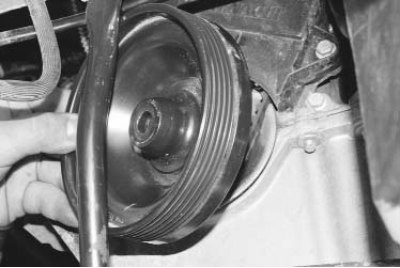

9. ...и снимите шкив.

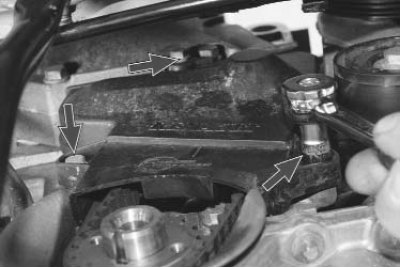

10. Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма...

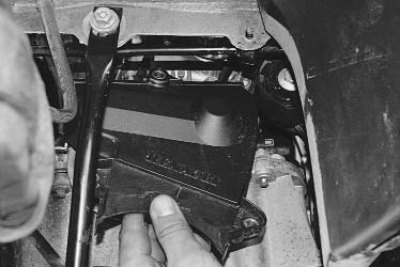

11. ...и снимите крышку.
Примечание. Предварительно снимать нижнюю крышку при проверке установки фаз газораспределения необязательно. Это может потребоваться, если выявится нарушение установки фаз и необходимо будет восстановить установку с ослаблением натяжения ремня привода газораспределительного механизма.
12. Проверьте совпадение меток на зубчатом шкиве распределительного вала и на крышке головки блока цилиндров.
