Проверяют компрессию специальным прибором – компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

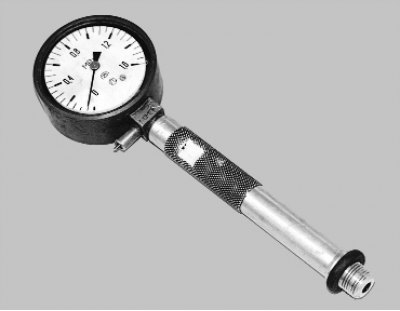

Примечание. Так выглядит компрессометр, использованный для иллюстрирования данной книги. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.
Внимание! Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.
Вам потребуется...

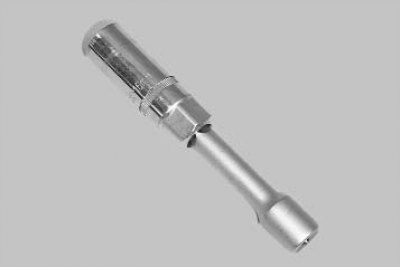

...торцовый ключ «на 16» для выворачивания свечей зажигания.
1. Пустите двигатель и прогрейте его до рабочей температуры.

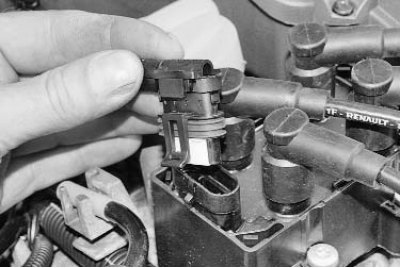

2. Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.
Внимание! Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенном модуле зажигания может привести к пробою его высоковольтной цепи.

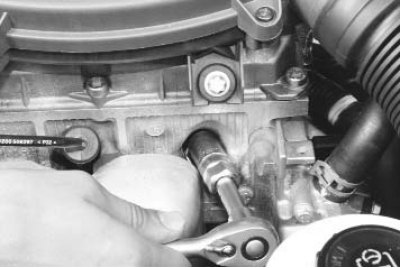

3. Выверните все свечи (см. «Замена и обслуживание свечей зажигания»).

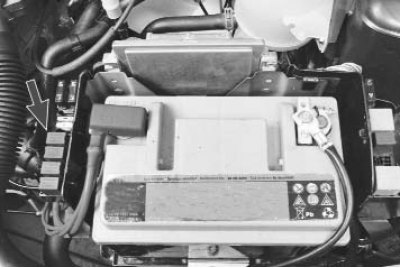

4. Отключите топливный насос, вынув его реле в монтажном блоке, установленном в подкапотном пространстве.

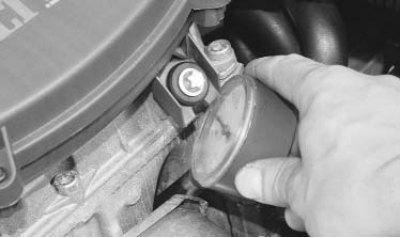

5. Вверните в свечное отверстие проверяемого цилиндра компрессометр.
6. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.
7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.
Примечание. Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180–200 мин⁻¹ или выше, но не более 350 мин⁻¹.

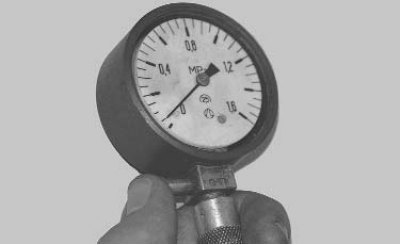

8. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.
Примечание. У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).
9. Повторите операции 5–8 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.
10. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см³ чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если значение компрессии осталось неизменным, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.
Примечание. Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2–0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель – о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
