Вал вращается

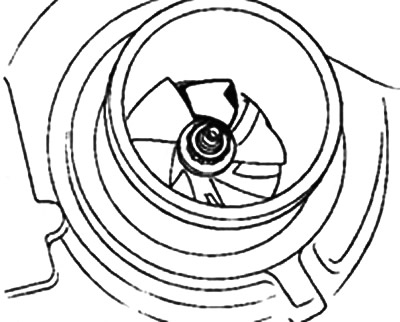

Деформированная, скрученная лопатка (попадание мягкого постороннего предмета)
Внешним осмотром проверьте состояние колес турбины и компрессора (см. рисуноки). Если колеса ротора не в порядке, замените турбокомпрессор.
Замените трубопровод, идущий от поврежденного колеса.

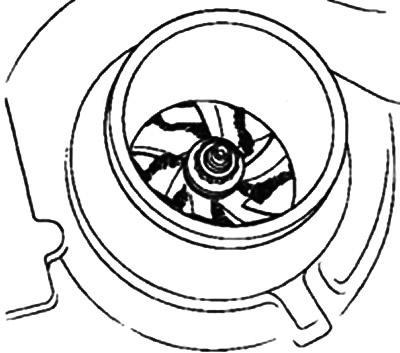

Поломка лопаток (попадание твердого постороннего предмета)

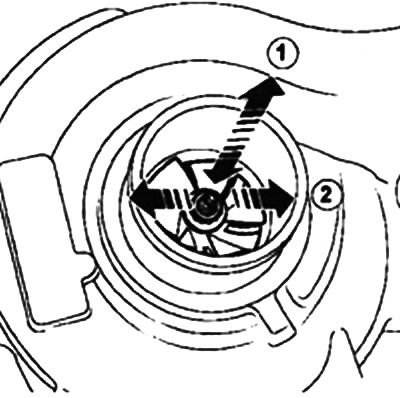

Зазоры: 1 - осевой зазор. 2 - радиальный зазор
Колеса ротора
Проверьте на ощупь осевой зазор колес ротора (см. иллюстрацию). Нормальный осевой зазор составляет около 2 мм.
Если осевой зазор ротора турбокомпрессора превышает норму, замените турбокомпрессор.
В случае поломки ротора:
- замените масло в двигателе и масляный фильтр;
- очистите воздуховоздушный охладитель и воздухопроводы.
Внимание! Очистка воздушного контура и замена масла двигателя и масляного фильтра обязательны. В противном случае может произойти выход из строя нового турбокомпрессора и двигателя.
Если осевой зазор ротора турбокомпрессора не превышает норму, турбокомпрессор исправен.
Зазоры ротора турбокомпрессора
Зазор в подшипниках ротора турбокомпрессора составляет около 25 мкм при измерении между валом турбокомпрессора и внутренней поверхностью подшипников и 75 мкм между наружной поверхностью подшипников и опорой.
Внимание! В случае разрушения подшипников компрессора частички стали и бронзы через сливной маслопровод попадут в масляный картер двигателя. Эти частички могут затем через масляный насос попасть в смазочную систему двигателя и вызвать ее полное загрязнение. Это вызовет ускоренный износ коренных и шатунных подшипников коленчатого вала, подшипников распределительных валов и т.д.
В случае поломки рабочего колеса компрессора куски его лопаток могут попасть в воздуховоздушный охладитель и в воздуховоды. Обломки колеса турбины сразу же окажутся в каталитическом нейтрализаторе.
