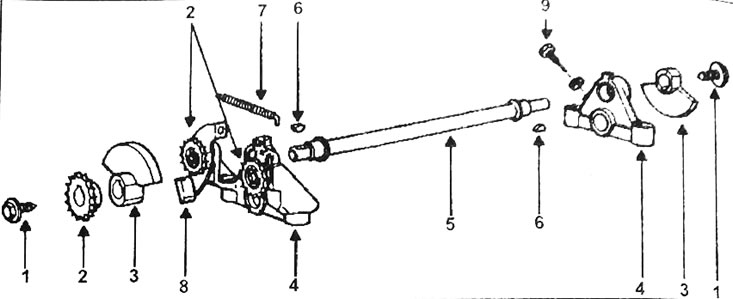

Рис. 2.4. Балансировочный вал:1 - болт; 2 - звездочки; 3 - балансиры; 4 - опора; 5 - балансировочный вал; 6 - шпонки; 7 - механизм натяжения цепи; 8 - натяжитель цепи; 9 - болт крепления оси коромысел
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите крышку головки цилиндров.
- Снимите пробку на кожухе привода газораспределительного механизма, расположенную напротив болта крепления звездочки распределительного вала
- Поверните коленчатый вал двигателя до совмещения установочной метки на звездочке балансировочного вала с меткой на звездочке распределительного вала.
- Максимально ослабьте автоматическое устройство натяжения цепи и приспособлением Mot 1209 зафиксируйте его в этом положении
- Выверните болт крепления звездочки балансировочного вала.
- Снимите звездочку балансировочного вала вместе с цепью.
- Если необходимо заменить цепь привода балансировочного вала и боковые звездочки, для исключения падения деталей чистой ветошью закройте каналы под звездочкой распределительного вала.
- Снимите стопорные кольца и звездочки.
- Проверьте состояние подшипников звездочек привода цепи.
Установка
- Установите две боковые звездочки и закрепите их стопорными кольцами
- Установите звездочку балансировочного вала вместе с цепью, при этом обеспечьте совмещение метки на звездочке балансировочного вала с меткой на звездочке распределительного вала (см. рис 2.5).

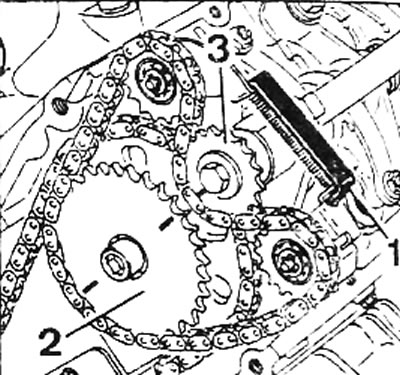

Рис. 2.5. Фиксация цепи балансировочного вала:1 - приспособление Mot 1209; 2 - звездочка распределительного вала; 3 - звездочка балансировочного вала
- Нанесите на резьбу болта крепления звездочки блокирующее средство Loctite FrenManche и вверните болт.
- Снимите приспособление, блокирующее автоматическое устройство натяжения цепи, и проверьте натяжение цепи
- Нанесите на резьбу болтов крепления крышки головки цилиндров блокирующее средство Loctite Frenetanche
- Установите крышку головки цилиндров и закрепите ее болтами.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
