Защитный чехол наружного шарнира вала привода переднего колеса (К4М) (Renault Laguna 2)

Снятие

Снимите вал привода колеса с соответствующей стороны.

Снимите чехлы валов привода колес.

Перекусите или перепелите два хомута. не повреждая канавку на корпусе шарнира.

Перережьте чехол.

Удалите как можно больше смазки.

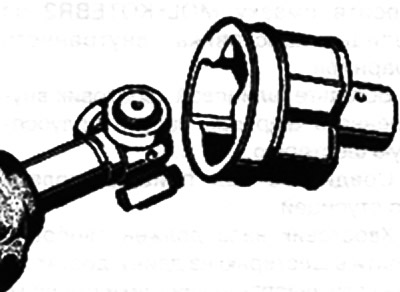

Снимите крышку триподного шарнира.

Примечание. На корпусе шарнира нет стопорного язычка, он снимается без приложения усилия. Не снимайте ролики с цапф, так как ролики и иголки приработаны друг к другу и не должны меняться местами.

Снимите стопорное кольцо.

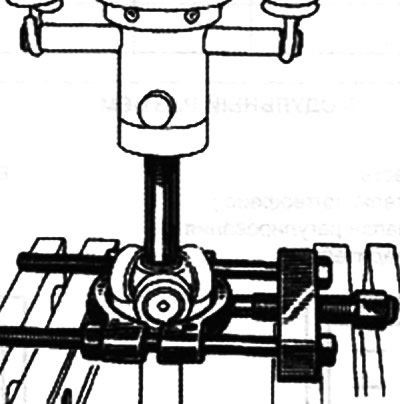

С помощью пресса спрессуйте триподный шарнир, используя в качестве упора съемник.

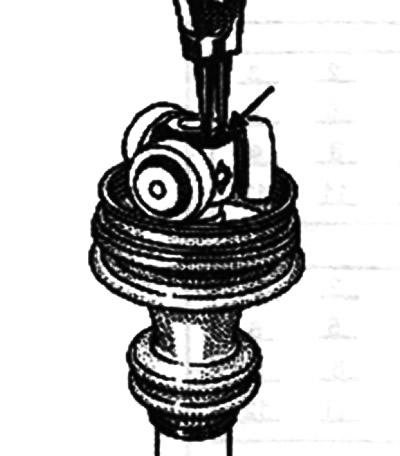

Примечание. Отметьте положение триподного шарнира перед снятием.

Установка

Для облегчения установки защитного чехла слегка смажьте вал привода колеса.

Смажьте корпус шарнира.

Наденьте чехол на приводной вал.

Установите поясок малого диаметра чехла в канавку вала привода колеса.

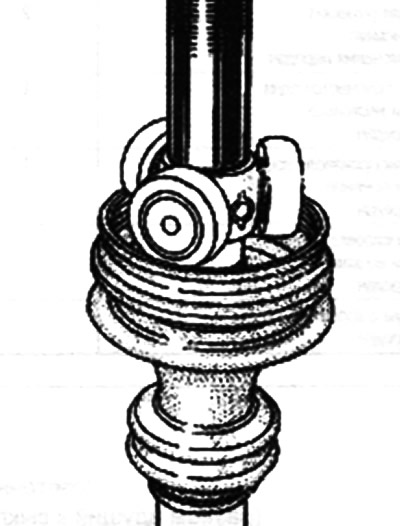

Вставьте триподный шарнир, сохраняя положение, отмеченное при снятии.

Установите стопорное кольцо.

Установите корпус шарнира.

Заполните поровну смазкой в требуемом количестве чехол и корпус шарнира.

Расположите выступающие пояски чехла в канавках.

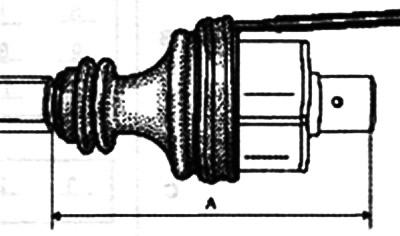

Введите стержень с закругленными кромками между чехлом и корпусом шарнира, чтобы отрегулировать количество воздуха внутри шарнира.
