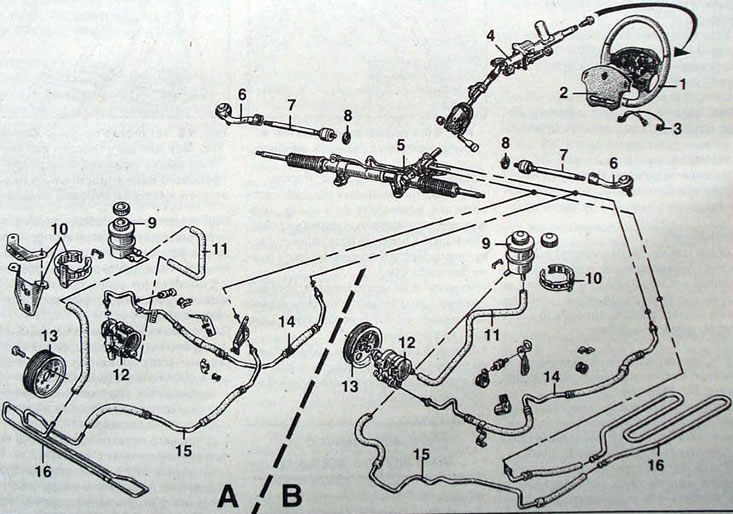

Рис. 9.1. Рулевое управление: А - автомобили с дизельными двигателями; В - автомобили с бензиновыми двигателями; 1 - рулевое колесо; 2 - крышка/ подушка безопасности; 3 - разъемы; 4 - рулевая колонка; 5 - рулевая передача; 6 - наконечник рулевой тяги; 7 - рулевая тяга; 8 - кольцо крепления рулевой тяги; 9 - питательный бачок; 10 - кронштейн питательного бачка; 11 - питательный трубопровод; 12 - насос усилителя рулевого управления; 13 - шкив насоса усилителя рулевого управления; 14 - напорный трубопровод; 15 - возвратный трубопровод; 16 - теплообменник
В запчасти рулевая колонка поставляется только в сборе.
Внимание. При снятии рулевого колеса необходимо отключить подушку безопасности и преднатяжитель ремня безопасности. Несоблюдение этих требований может привести к нарушению работы данных устройств и к их самопроизвольному срабатыванию.
Снятие
- Поднимите переднюю часть автомобиля и установите передние колеса для прямолинейного движения.
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- С обратной стороны рулевого колеса выверните два винта, приподнимите подушку безопасности, отсоедините электрический разъем и снимите подушку безопасности водителя с центральной части рулевого колеса. Расположите подушку в безопасном месте мешком вверх.
- Отсоедините разъемы от выключателя звукового сигнала и системы круиз-контроля.
- Выверните гайку крепления рулевого колеса. Мелом, маркером или краской нанесите метки совмещения на рулевое колесо и торец рулевого вала. Метки необходимы для повторной установки рулевого колеса в прежнее положение.
- Съемником снимите рулевое колесо с вала. Не стучите по валу или рулевому колесу при попытке снятия рулевого колеса.
- Липкой лентой зафиксируйте положение спирального провода подушки безопасности, так как, в противном случае, он может быть расцентрирован и сломан при установке рулевого колеса.
- Снимите пульт дистанционного управления радиоприемником.
- Снимите верхний и нижний кожухи рулевой колонки (рис. 9.2).

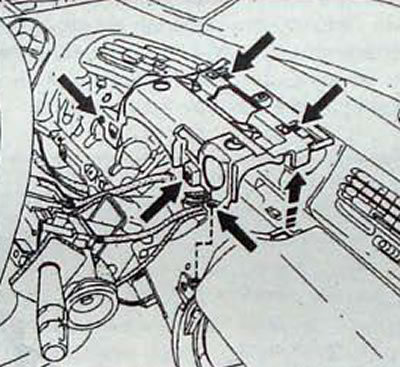

Рис. 9.2. Расположение винтов крепления кожухов рулевой колонки и левой нижней консоли

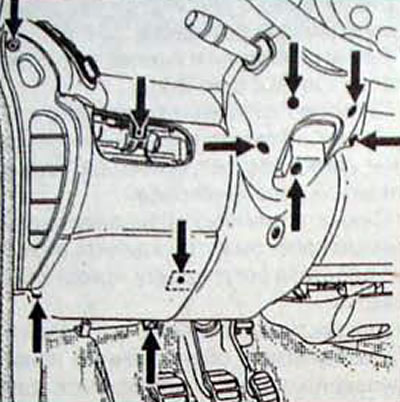

Рис. 9.3. Снятие верхнего кожуха рулевой колонки

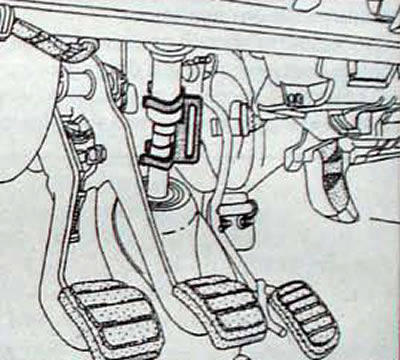

Рис. 9.4. Расположение гайки и болта крепления карданного шарнира рулевого вала к рулевой передаче

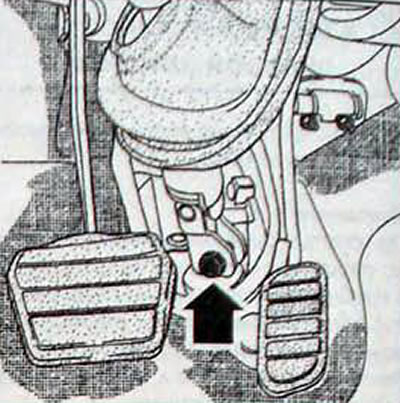

Рис. 9.5. Расположение винтов и болта крепления рулевой колонки

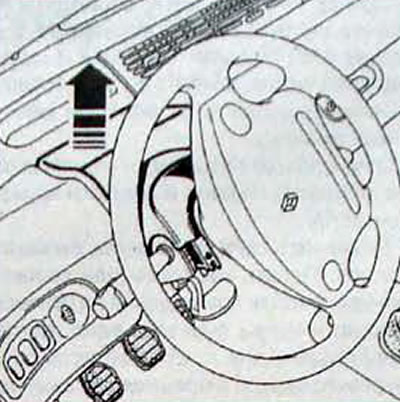

Рис. 9.6. Установка приспособления Dir. 1408 для регулировки положения вилки карданного шарнира рулевого вала относительно приводной шестерни рулевой передачи
- Снимите левую нижнюю консоль.
- Снимите крышку с тканевой обивкой или рамку дисплея селектора автоматической коробки передач.
- Снимите нижнюю облицовку под рулевым колесом и отсоедините разъем от реостата регулировки яркости подсветки.
- Для доступа к креплениям рулевой колонки снимите облицовочную панель рулевой колонки и отсоедините дисплей селектора автоматической коробки передач.
- Отсоедините разъемы от выключателя зажигания, переключателя стеклоочистителя и омывателя ветрового стекла и переключателя указателей поворота и света фар.
- Для доступа к уплотнительной манжете рулевой колонки снимите коврик.
- Соблюдая осторожность снимите манжету т. к. она имеет две рабочие кромки - одну для шумоизоляции и одну для перегородки.
- На автомобилях с автоматической коробкой передач снимите зажим и отсоедините трос блокировки переключения передач.
- Установите колеса для движения по прямой и из салона отверните гайку и болт соединения вилки карданного шарнира рулевого вала.
- Отверните винты и болт крепления рулевой колонки к кузову и снимите рулевую колонку в сборе с переключателями.
Установка
- Установите рулевую колонку.
- Вверните болт и гайку соединения вилки карданного шарнира рулевого вала.
Примечание. Так как нижняя часть рулевой колонки может перемещаться, поэтому необходимо отрегулировать положение вилки карданного шарнира рулевого вала относительно приводной шестерни рулевой передачи.
- В салоне автомобиля на нижнюю часть рулевой колонки установите приспособление Dir. 1408 (рис. 9.6).
- Вверните болт соединения вилки карданного шарнира рулевого вала и затяните гайку болта требуемым моментом.
- Снимите приспособление Dir. 1408.
- Рулевое управление находится в положении средней точки, если оно заперто противоугонным устройством при колесах, стоящих для движения по прямой.
- Проверьте, что контактное кольцо заблокировано липкой лентой. В противном случае отцентрируйте контактное кольцо.
- Снимите липкую ленту.
- В соответствии с ранее нанесенными метками установите рулевое колесо и закрепите гайкой, затянув ее требуемым моментом.
- Установите подушку безопасности:
- Подсоедините разъем к подушке безопасности, установите ее в центр рулевого колеса и закрепите двумя винтами. Приведите в рабочее состояние подушку безопасности и преднатяжитель ремня безопасности.
- Установите на место манжету рулевой колонки, при этом для установки наружной кромки манжеты используйте шпатель или бечевку.
- Дальнейшая установка проводится в последовательности, обратной снятию.
- Затяните гайки крепления рулевой колонки моментом 15 Н·м.
