Внимание! На моделях, оборудованных подушкой безопасности, см. Предосторожности, приведенные в Главе Бортовое электрооборудование.
Снятие
1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Главе Электрооборудование двигателя).
Внимание! Если автомагнитола в Вашем автомобиле закодирована, прежде чем отсоединять кабель массы от батареи убедитесь, что у Вас есть ключевой код.
2. Снимите рулевое колесо как описано в Разделе Снятие и установка рулевого колеса.
3. Снимите сборку комбинированных переключателей (обратитесь к Главе Бортовое электрооборудование).

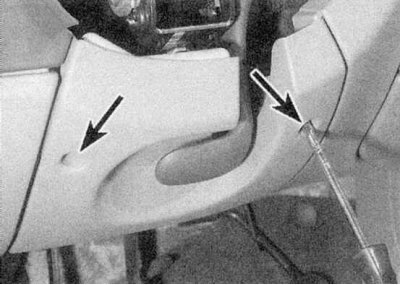

4. Отверните винты крепления и снимите панель отделки рулевой колонки (обратитесь к сопроводительной иллюстрации).

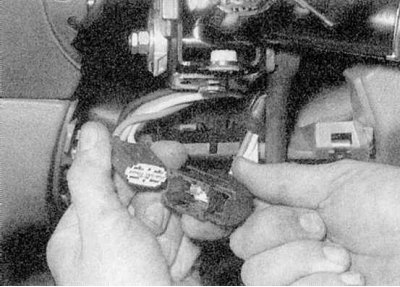

5. Проследите проводку от замка зажигания, выпуская ее из скоб и стяжек, и отключите разъемы (обратитесь к сопроводительной иллюстрации).

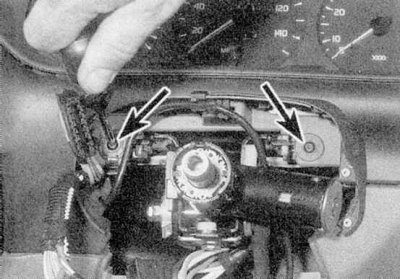

6. Отверните два болта, крепящие верхнюю часть рулевой колонки к приборной панели (обратитесь к сопроводительной иллюстрации).
7. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки.
8. Работая под автомобилем, выпустите крепежную скобу (где имеется) и отогните защитный резиновый чехол, чтобы получить доступ к нижнему универсальному шарниру вала рулевой колонки. Краской или маркером нанесите на универсальный шарнир и шестерню рулевого механизма метки. Ослабьте и снимите гайку и болт зажима, крепящего шарнир к шестерне.
Внимание! На автомобилях, оборудованных подушкой безопасности, прежде чем снимать вал колонки, поместите колеса в положение "прямо" и заблокируйте рулевое колесо с помощью подходящего инструмента. Если не сделать этого, блок контакта проводки подушки безопасности будет поврежден.

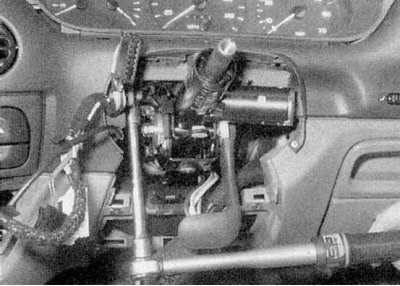

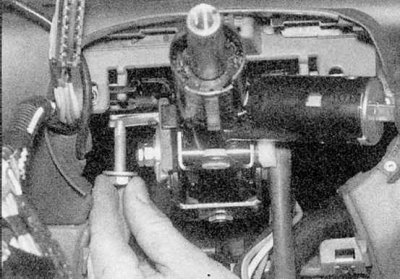

9. Работая в салоне, отверните четыре крепежные гайки/болта рулевой колонки (обратитесь к сопроводительной иллюстрации). Отсоедините рулевую колонку от приборной панели, затем выведите ее из креплений. На моделях, оборудованных рулевым гидроусилителем, отделите нижний защитный чехол вала колонки от переборки.

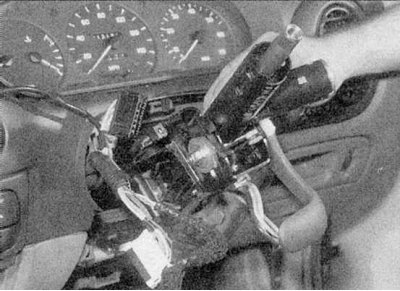

10. Отцепите универсальный шарнир от шестерни рулевого механизма и снимите сборку колонки (обратитесь к сопроводительной иллюстрации).
Осмотр

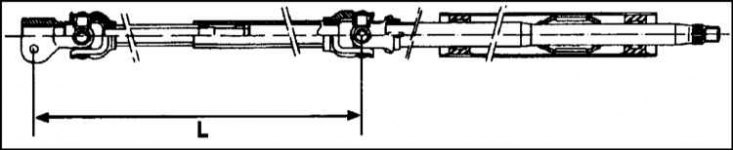

1. Нижняя часть промежуточного вала колонки имеет ударогасящий телескопический участок. В случае лобового столкновения этот участок складывается, что защищает водителя от удара о рулевое колесо. Перед установкой рулевой колонки сравните длину промежуточного вала с данными, приведенными в Спецификациях (обратитесь к сопроводительной иллюстрации).
Если вал оказался короче, сборка рулевой колонки подлежит замене. Если при установке колонки стяжной болт не входит свободно в основание вала, это также означает повреждение промежуточного вала.
2. Проверьте вал рулевой колонки на наличие люфта во втулках; осмотрите универсальные шарниры на износ и наличие повреждений. При обнаружении таковых, замените рулевую колонку.
3. Осмотрите резиновый чехол/защитную крышку рулевой колонки на наличие повреждений и замените их, если необходимо.
Установка
1. Выведите сборку рулевой колонки в рабочее положение. Соедините универсальный шарнир с шестерней рулевого механизма, совместив метки, сделанные до снятия.
2. Установите и затяните крепежные гайки/болты рулевой колонки. На моделях с рулевым гидроусилителем установите защитный чехол рулевой колонки в переборку (обратитесь к сопроводительной иллюстрации).
3. Работая под автомобилем, установите стяжной болт универсального шарнира и затяните его приведенным в Спецификациях усилием. Переместите защитную крышку в рабочее положение и (где необходимо) прикрепите ее новой скобой. Опустите автомобиль на землю.
4. Установите два болта, крепящие верхнюю часть колонки к приборной панели, и затяните их надежно. Установите панель отделки колонки.
5. Убедитесь, что проводка замка зажигания проложена правильно, затем подключите ее к главному жгуту проводов.
6. Установите сборку комбинированных переключателей как описано в Главе Бортовое электрооборудование. На моделях с подушкой безопасности установите также ее контактный блок.
7. Установите рулевое колесо как описано в Разделе Снятие и установка рулевого колеса и подсоедините к аккумулятору отрицательный провод.
