Зняття
Встановіть автомобіль на витяг.
Зніміть:
- праве переднє колесо;
- правий передній підкрилок (див. відповідну операцію);
- захисний екран.

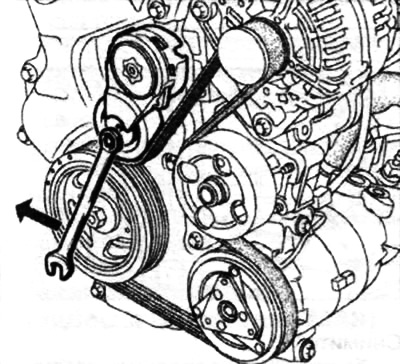

Поверніть натяжний ролик ременя приводу допоміжного обладнання за годинниковою стрілкою ключем на 14 мм.

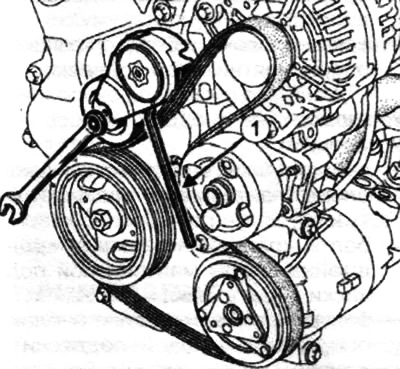

Заблокуйте натяжний ролик шестигранним ключем на 6 мм (1).
Примітка. Перед зняттям натяжного ролика завжди заберіть шестигранний ключ на 6 мм.
Зніміть:
- ремінь приводу допоміжного обладнання;
- реактивну тягу (див. відповідну операцію);
- праву опору маятникової підвіски двигуна (див. відповідну операцію).

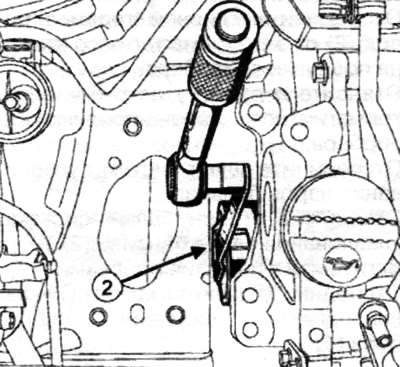

Відкрутіть болт кріплення натяжного ролика за допомогою пристосування для затягування ексцентрикового болта натяжного ролика - ключ Торкс на 8 мм і квадратна головка на 12,7 мм. (Mot. 1368) (2).
Зніміть:

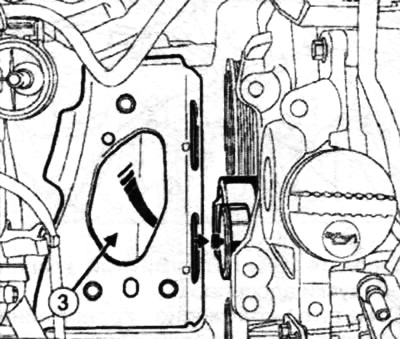

- болт кріплення натяжного ролика з внутрішньої сторони правої опори маятникової підвіски (3);
- натяжний ролик із його болтом кріплення через верх.
Встановлення
Очистіть щіткою струмки шківа колінчастого валу від відкладень.
Замініть ремінь приводу допоміжного обладнання, натяжний ролик ременя та болт кріплення натяжного ролика.

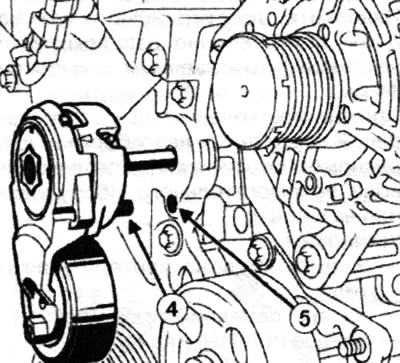

Встановіть новий натяжний ролик із новим болтом кріплення, вставивши виступ (4) у гніздо (5).
Примітка. Щоб затягнути кріплення натяжного ролика необхідним моментом, обов'язково відрегулюйте малий динамометричний ключ на момент 22 Нм, щоб отримати момент затягування 40 Нм болта кріплення натяжного ролика.

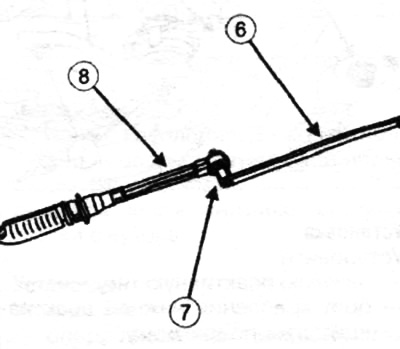

Затягніть болт кріплення натяжного ролика 40 Нм за допомогою:
- пристосування для затягування ексцентрикового болта натяжного ролика Ключ Торкс на 8 мм і квадратна головка на 12,7 мм. (Mot. 1368) (6);
- головки на 15 мм (7);
- малого (8) динамометричного ключа.
Встановіть праву опору маятникової підвіски та реактивну тягу. Поверніть натяжний ролик ременя приводу допоміжного обладнання за годинниковою стрілкою ключем на 14 мм.
Заблокуйте натяжний ролик шестигранним ключем на 6 мм.
Встановіть новий пасний ремінь допоміжного обладнання.
Вийміть шестигранний ключ на 6 мм і розблокуйте натяжний ролик гайковим ключем на 14 мм.
Поверніть колінчастий вал за годинниковою стрілкою на два обороти, для рівномірного натягу ременя приводу допоміжного обладнання на шківах.
Встановіть:
- захист піддону картера двигуна;
- правий передній підкрилок;
- праве переднє колесо.
