Захисний чохол приводного валу правого переднього колеса з боку коробки передач (Renault Duster 1)

Зняття

Зніміть приводний вал правого переднього колеса.

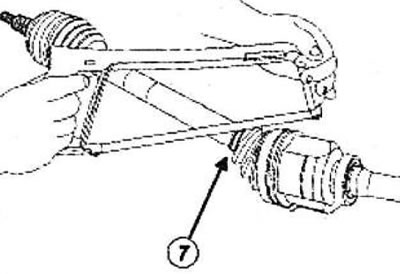

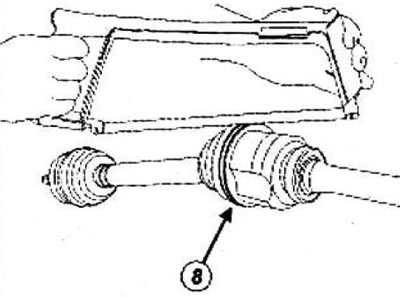

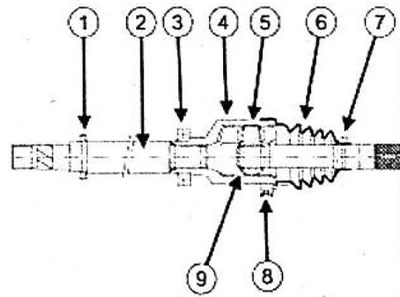

Розріжте великий (8) та малий (7) стяжні хомути за допомогою кусачок або пилки по металу, намагаючись не пошкодити корпус шарніра та приводний вал.


Посуньте чохол так, щоб звільнити корпус шарніра.

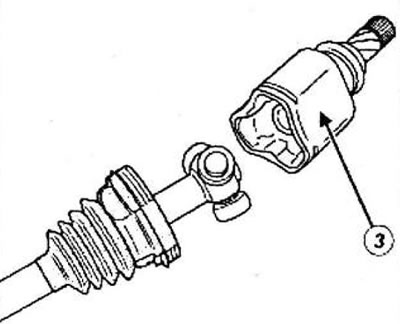

Встановіть корпус шарніра (3).

Примітка:

• Корпус шарніра не має стопорної клямки, тому знімається без зусилля.
• Не знімайте ролики з цапф, оскільки ролики та голки припрацьовані один до одного і не повинні змінюватися місцями.

Видаліть якомога більше консистентного мастила, що міститься в корпусі шарніра.

Примітка: У жодному разі не використовуйте розчинник для видалення мастила.

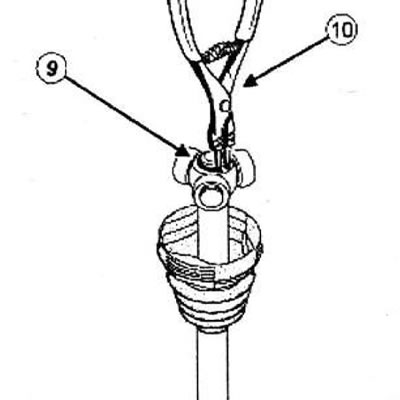

Зніміть кільце стопора (9) спеціальними щипцями (10).

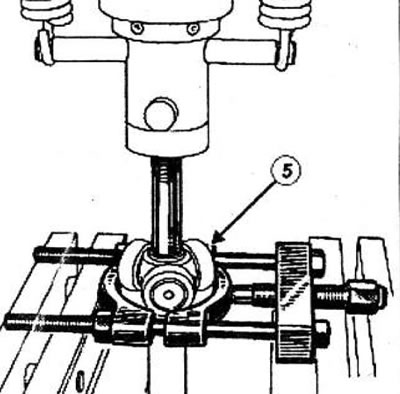

За допомогою преса (5) спресуйте тришипник, використовуючи як упор знімач.

Примітка: Позначте тришипник перед зняттям.

Зніміть захисний чохол із приводного валу.

Встановлення

Деталі, що підлягають обов'язковій заміні:

• захисний чохол приводного валу правого переднього колеса, з боку коробки,
• стопорне кільце прокладки переднього приводного валу з боку коробки.

Обов'язково замініть:

• великий стяжний хомут,
• малий стяжний хомут.

Використовуйте установку для очищення під тиском для очищення приводного валу, тришипника та корпусу шарніра.

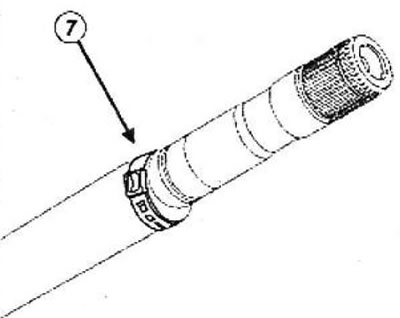

Надягніть хомут малого діаметра (7) на приводний вал.



Для полегшення встановлення захисного чохла злегка змастіть мастилом приводний вал, що додається до чохла.

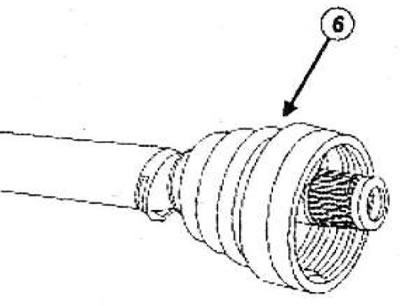

Встановіть захисний чохол (6) на вал.



Вставте кромку ущільнювача захисного чохла в канавку приводного валу.

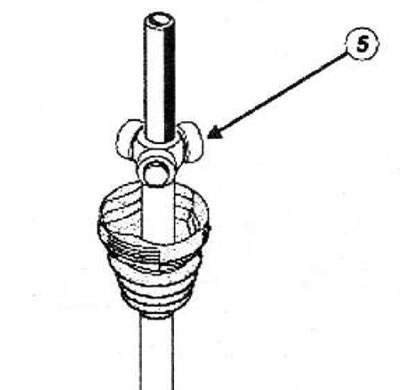

Вставте тришипник (5), зберігаючи положення, зазначене під час зняття.





Встановіть нове стопорне кільце за допомогою щипців для стопорних кілець.

Заповніть порівну мастилом чохол та корпус шарніра.

Встановіть корпус шарніра на тришипник.

Вставте кромку ущільнювача захисного чохла в канавку корпусу шарніра.

Примітка: Перевірте правильність положення кромки ущільнювача захисного чохла в канавці приводного валу.

Встановіть:

• малий стяжний хомут на захисний чохол внутрішнього шарніра приводного валу,
• великий стяжний хомут на захисний чохол внутрішнього шарніру приводного валу.

Хімати, що замикаються, CAILLEAU

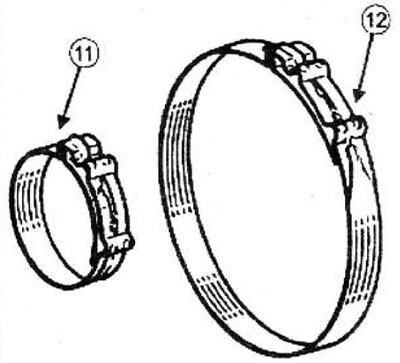

Затягніть невеликий хомут (11) і великий хомут (12) до клацання за допомогою пристрою.

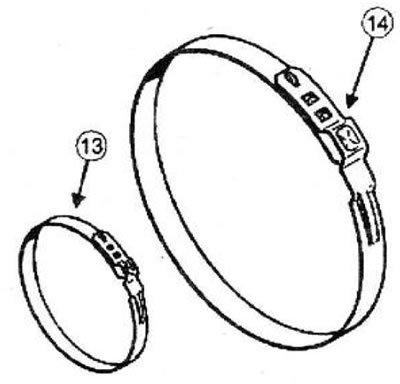

Хомути OETiKER

Затягніть невеликий хомут (13) та великий хомут (14) за допомогою пристрою.

Положення 1 - Попереднє обтискання та встановлення хомута

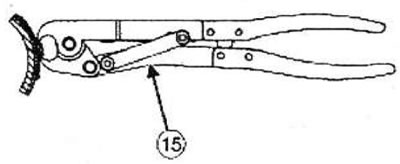

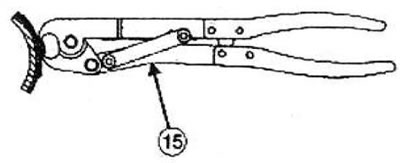

Поставте розпірку (15) у нижній виріз та стисніть кліщі до упору. Попередньо обжатий хомут може ковзати захисним чохлом. Розташуйте його у потрібному місці.

Положення 2 - Обтискання

Поставте розпірку (15) у верхній виріз та стисніть кліщі до упору.

Встановіть приводний вал правого переднього колеса.
