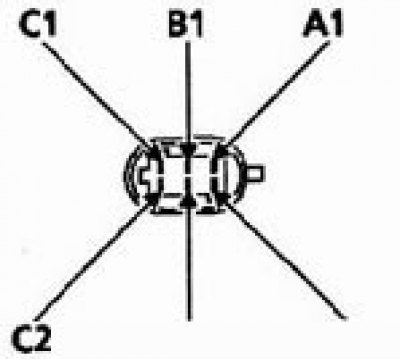

Conector (din partea pompei)
| Terminal | Descriere |
| A1 | "Masa" a senzorului de nivel al combustibilului |
| A2 | Nu este folosit |
| B1 | Semnal senzor de nivel de combustibil |
| B2 | Nu este folosit |
| C1 | Alimentare pompa de combustibil (+) |
| C2 | "Pământul" pompei de carburant (-) |
Verificați: Măsurați rezistența dintre bornele senzorului în timp ce mutați flotorul.
| Nivel pe indicator | Rezistență (Ohm) | Capacitate combustibil (±5 litri) |
| 4/4 | 7 | 51 |
| 3/4 | 55 ±7 | 39,75 |
| 1/2 | 98 ±10 | 28,5 |
| 1/4 | 155±15 | 17,25 |
| 0 (rezerva) | 310±10 | 6 |
