Схема сістэмы ўпырску паліва (Renault Symbol 2)

0

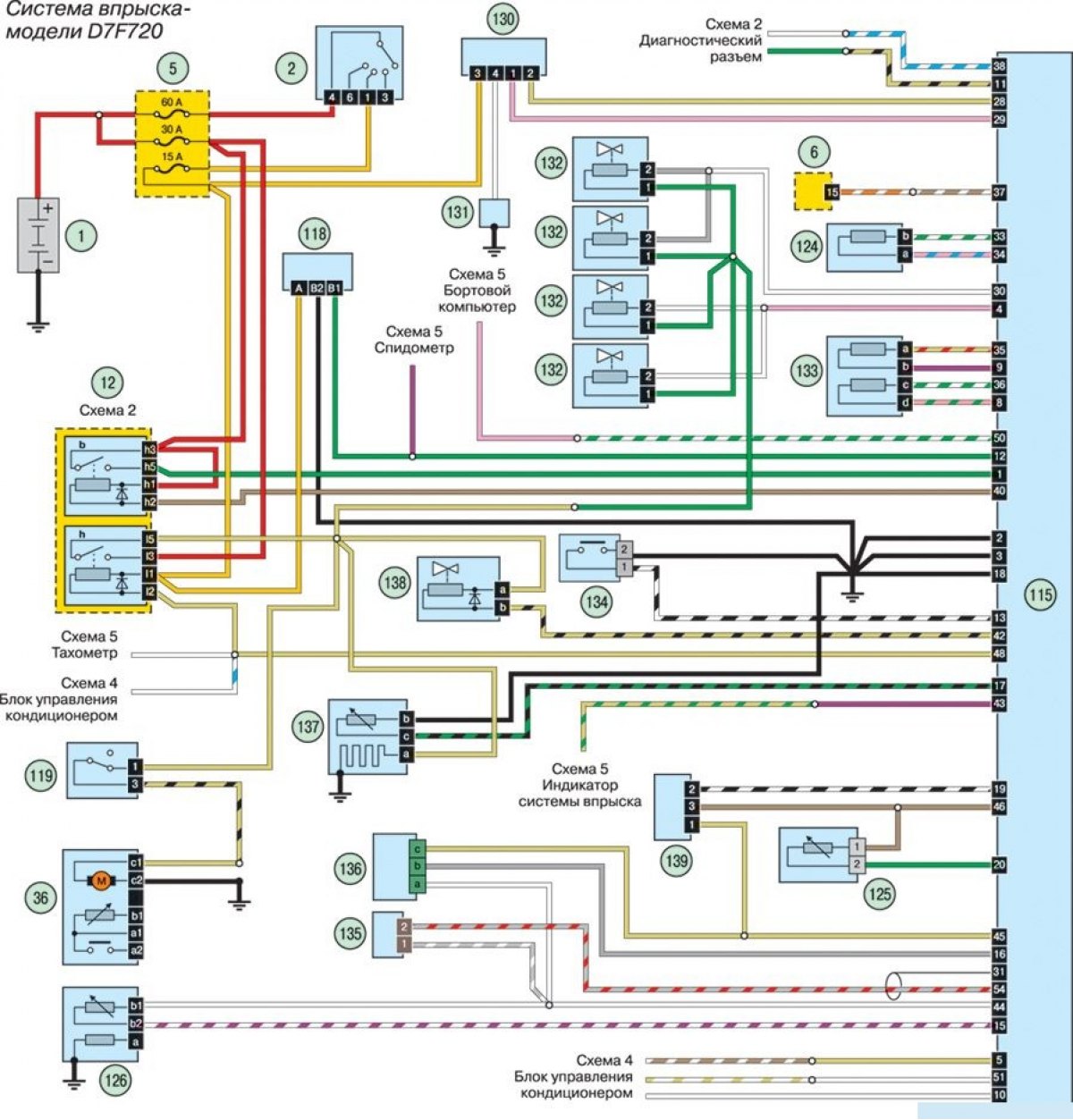

Схема сістэмы ўпырску паліва

Открыть большую картинку в новой вкладке »

Колеры правадоў і ўмоўныя абазначэнні на схемах электраабсталявання знаходзяцца тут →

Гэты артыкул даступны на: рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай

Артыкул быў правераны рэдактарам: Купрыянаў Сяргей
