Размяшчэнне джгутоў правадоў (Renault Symbol 2)

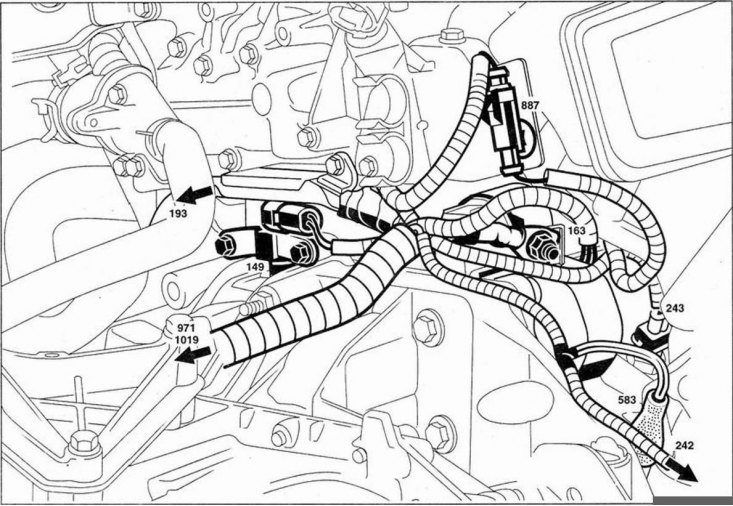

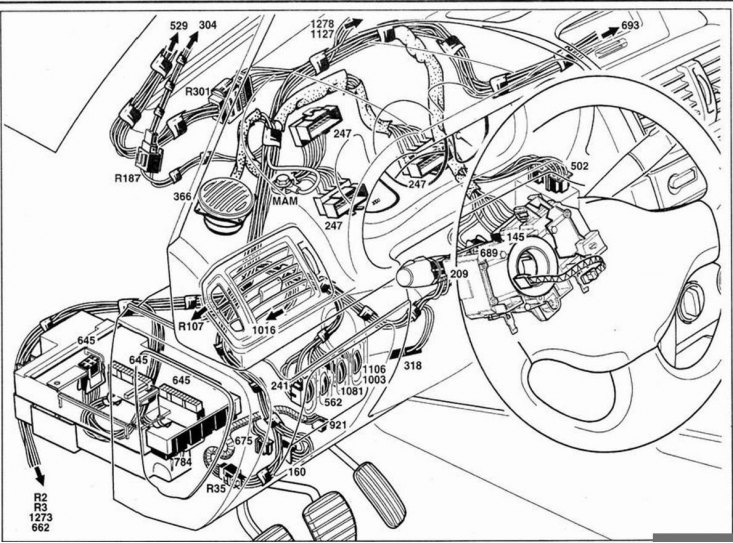

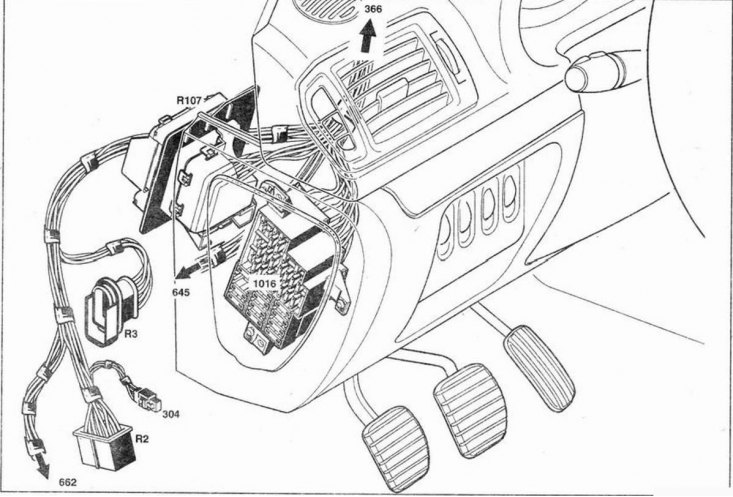

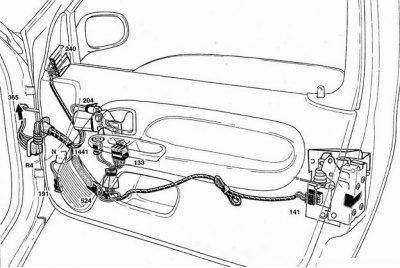

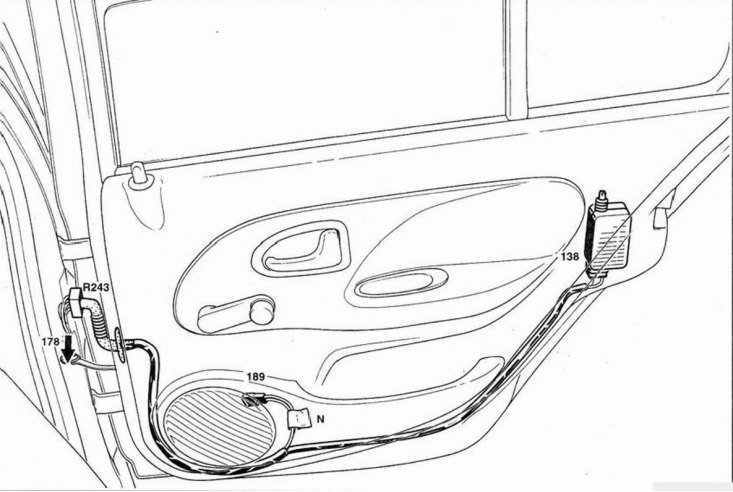

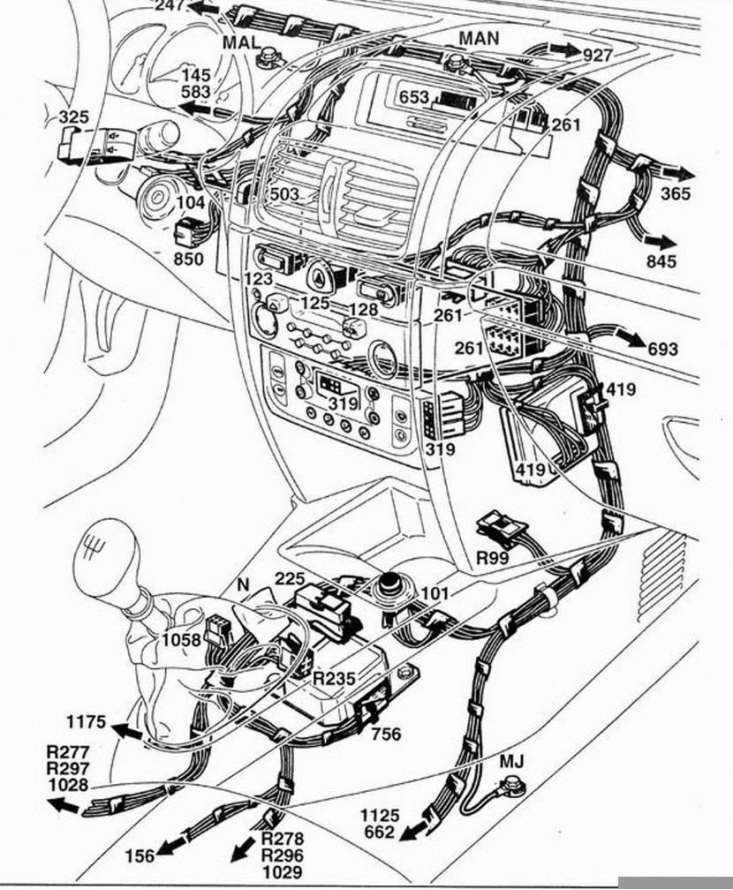

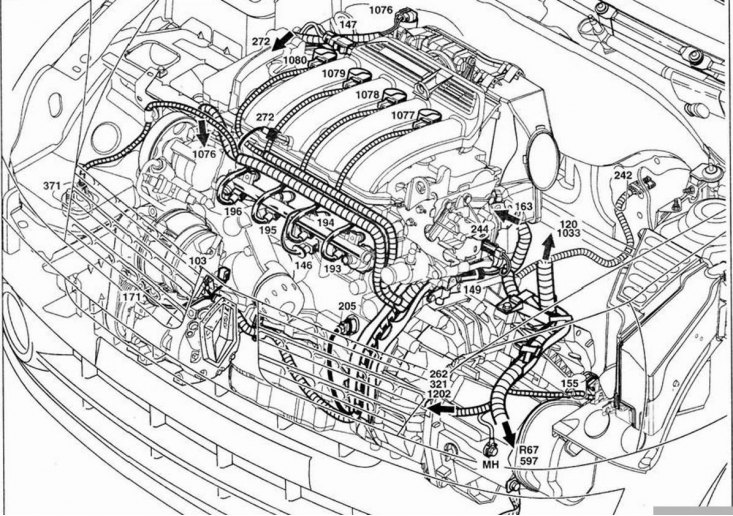

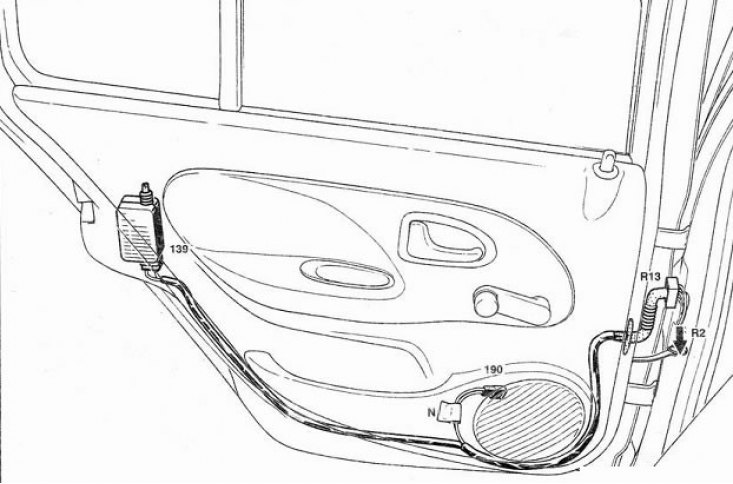

Тлумачэнні знаходзяцца пад малюнкамі

Пералік электрапрыбораў

Абазначэнне	Найменне
15	сігнальная лямпа замыкання задніх дзвярэй
101	прыпальвальнік
103	генератар
104	выключальнік запальвання
105	асноўны электрамагнітны гукавы сігнал
107	акумулятарная батарэя
108	шпулька запальвання
119	ЭБУ акп
120	ЭБУ сістэмы ўпырску
123	выключальнік цэнтральнага замка
125	выключальнік аварыйнай сігналізацыі
128	выключальнік абагравальніка задняга шкла
129	перамыкач праграм пераключэння перадач
132	перамыкач электрашклапад'ёмніка кіроўчых дзвярэй
133	клавіша кіравання шклопад'ёмнікам пасажырскіх дзвярэй
134	электрапрывад вонкавага люстэрка
138	электрапрывад замка правай задняй дзверы
139	электрапрывад замка левай задняй дзверы
140	электрапрывад замка кіроўчых дзвярэй
141	электрапрывад замка пасажырскіх дзвярэй
142	электрапрывад замка крышкі багажніка
145	камбінаваны перамыкач шклоачышчальніка - шклоамывальніка
146	датчык дэтанацыі "1"
147	датчык атмасфернага ціску
149	датчык верхняй мёртвай кропкі
154	выключальнік асвятлення багажнага аддзялення
155	выключальнік ліхтароў задняга ходу
156	выключальнік сігнальнай лямпы стаяначнага тормазу
160	выключальнік стоп-сігналу
161	выключальнік асвятлення рэчавай скрыні з боку пасажыра
163	стартар
164	прылада нагнятання халоднага паветра
165	лямпа асвятлення багажнага аддзялення
168	лямпа асвятлення аддзялення для дробных прадметаў
169	электрамагнітны клапан рэцыркуляцыі ОГ
171	электрамагнітная муфта кампрэсара кандыцыянера
172	правы задні ліхтар
173	левы задні ліхтар
176	правая супрацьтуманная фара
177	левая супрацьтуманная фара
178	канцавы выключальнік правай задняй дзверы
179	канцавы выключальнік левай задняй дзверы
180	канцавы выключальнік кіроўчых дзвярэй
181	канцавы выключальнік пасажырскіх дзвярэй
186	вузел электрапомпы ўзмацняльніка рулявога кіравання
187	вентылятар сістэмы ацяплення
188	электровентилятор сістэмы астуджэння рухавіка
189	правы задні гучнагаварыцель
190	левы задні гучнагаварыцель
191	гучнагаварыцель правай перадпакоя дзверы
192	гучнагаварыцель левай пярэдняй дзверы
193	фарсунка "1"
194	фарсунка "2"
195	фарсунка "3"
196	фарсунка "4"
199	датчык узроўня паліва
200	электраабагравальнік задняга шкла
203	электрарухавік шклопад'ёмніка кіроўчых дзвярэй
204	электрарухавік шклопад'ёмніка пасажырскіх дзвярэй
205	манаметрычны выключальнік
207	датчык мінімальнага ўзроўню тармазной вадкасці
209	рычажны перамыкач
211	электрарухавік ачышчальніка задняга шкла
212	электрарухавік ачышчальніка ветравога шкла
213	пярэдні плафон
214	правы задні плафон
215	левы задні плафон
219	помпа абмывальнікаў фар
222	патэнцыяметр датчыка становішча дросельнай засланкі
224	рэле ціску ў сістэме рулявога кіравання з узмацняльнікам
225	дыягнастычны раз'ём
226	правая фара
227	левая фара
231	рэле супрацьтуманных фар
232	рэле стартара
233	рэле электровентилятора нагнятанні халоднага паветра
234	рэле групы вентылятараў сістэмы астуджэння рухавіка
236	рэле паліўнай помпы
238	рэле блакавання ўпырску
239	левае вонкавае люстэрка з электрапрывадам і электраабаграваннем
240	правае вонкавае люстэрка з электрапрывадам і электраабаграваннем
241	рэастат асвятлення
242	ніжні кіслародны датчык
243	датчык ўзроўню алею
244	датчык тэмпературы астуджальнай вадкасці сістэмы ўпырску
245	датчык вонкавай тэмпературы
247	шчыток прыбораў
250	датчык хуткасці аўтамабіля
255	правы пярэдні паказальнік павароту
256	левы пярэдні паказальнік павароту
261	аўтамагнітола
262	група электровентиляторов сістэмы астуджэння рухавіка і сістэмы кандыцыянавання паветра
267	правы паўторнік паказальніка павароту
268	левы паўторнік паказальніка павароту
272	датчык тэмпературы паветра сістэмы ўпырску
273	датчык частаты кручэння каленчатага вала рухавіка
288	галоўнае рэле (сістэма асвятлення ў дзённы час)
289	рэле габарытных агнёў (сістэма асвятлення ў дзённы час)
290	рэле блізкага святла (сістэма асвятлення ў дзённы час)
304	люк даху з электрапрывадам
317	выключальнік люка даху з электрапрывадам
319	панэль кіравання сістэмай кандыцыянавання паветра
320	асноўная група электровентиляторов і сістэмы кандыцыянавання паветра
321	рэзістар электровентилятора кандыцыянера
322	дыёд кандыцыянера і ўзмацняльніка рулявога кіравання
325	пульт дыстанцыйнага кіравання радыёўстаноўкай
333	выключальнік сігнальнай лямпы незашпіленага рамяня бяспекі кіроўцы
365	правы пярэдні высокачашчынны гучнагаварыцель
366	левы пярэдні высокачашчынны гучнагаварыцель
371	абсорбер
385	кіроўчае сядзенне з падагрэвам
386	пасажырскае сядзенне з падагрэвам
398	электрамагнітны клапан рэцыркуляцыі газаў
409	рэле вузла электрапомпы ўзмацняльніка рулявога кіравання
417	рэле рэцыркуляцыі паветра кандыцыянера
418	вентылятар датчыка тэмпературы ў салоне
419	ЭБУ кліматычнай усталёўкі
420	засланка змешвання паветраных патокаў
463	лямпа падсветкі на задняй стойцы
474	рэле кіравання кампрэсарам кандыцыянера
475	электрарухавік рэцыркуляцыі
485	шматфункцыянальны перамыкач
503	ЭБУ дэкодэра
523	лямпа асвятлення кіроўчых дзвярэй
524	лямпа асвятлення пярэдняй пасажырскай дзверы
529	цэнтральны плафон
532	перамыкач электрашклапад'ёмніка перадпакояў дзверы са боку пасажыра на дзверы кіроўцы
537	электрарухавік карэктара левай фары
538	электрарухавік карэктара правай фары
541	лямпа падсвятлення люстэрка, устаўленая ў сонцаахоўны казырок
562	перамыкач карэктара фар
565	блок дросельнай засланкі
588	лямпа падсвятлення люстэрка, устаўленая ў сонцаахоўны казырок з боку кіроўчага сядзення
597	скрынка з топкімі засцерагальнікамі і рэле ў салоне
602	рэле агнёў задняга ходу
627	выключальнік круіз кантролю
639	дадатковы стоп-сігнал
645	камутацыйны блок салона
653	дысплей для індыкацыі часу, тэмпературы паветра і дадатковай інфармацыі
675	канцавы выключальнік педалі счаплення
677	помпа двухбаковага дзеяння абмывальніка ветравога і задняга шкла
679	перашкодадаўчы кандэнсатар
689	клавіша кіравання круіз кантролем і падушка бяспекі
693	дынамік радыётэлефона
700	рэле малой хуткасці электровентилятора / сістэма прадухілення перагрэву рухавіка
738	датчык уздыму іголкі фарсункі
746	датчык становішча размеркавальнага вала
753	рэле помпы абмывальніка фар
754	інтэрфейс электрыкі і гідраўлікі
756	ЭБУ падушак бяспекі і преднатяжителей рамянёў бяспекі
757	праднацягвальнік рамяня бяспекі вадзіцеля
758	праднацягвальнік рамяня бяспекі пасажыра
762	рэле электрапомпы каробкі перадач
777	шчыток засцерагальнікаў ланцугі электрасілкавання
778	модуль чатырохвывадной шпулькі запальвання
780	датчык хуткасці аўтамабіля з АКП
781	датчык адноснага ціску (АКП)
784	блок "2" кіраўнікоў рэле
789	мікрафон радыётэлефона з функцыяй "вольныя рукі"
799	датчык выдатку паветра сістэмы ўпырску
802	выпроствальны дыёд ЭБУ / рэле паліўнай помпы
845	падушка бяспекі пасажыра №2
853	рэле "+" пасля замка запальвання / "+і да замка запальвання
887	верхні кіслародны датчык
896	двухрэжымны моторедуктор
921	патэнцыяметр датчыка становішча акселератара
927	датчык ўдару (інэрцыйны датчык)
971	ЭБУ АКП "dp0"
972	клавіятура навігацыйнай сістэмы
989	ЭБУ ксенонавай лямпы
1013	размеркавальны вал з фазарэгулятарам
1016	блок засцерагальнікаў у салоне
1017	датчык хуткасці турбіны АКП
1019	электрамагнітны клапан спынення выдатку праз цеплаабменнік
1023	сілавы модуль электровентилятора кандыцыянера
1026	бакавая падушка бяспекі вадзіцеля
1027	бакавая падушка бяспекі пасажыра
1028	пульт дыстанцыйнага кіравання на дзверы кіроўцы
1029	пульт дыстанцыйнага кіравання на дзверы пасажыра
1032	датчык ціску ў паліваразмеркавальнай рампе
1033	"+" акумулятарнай батарэі праз засцерагальнік
1051	электрамагнітны клапан уключэння перадачы "1"
1052	электрамагнітны клапан уключэння перадачы "2"
1053	электрамагнітны клапан выбару перадачы "1"
1054	электрамагнітны клапан выбару перадачы "2"
1055	датчык уключэння перадачы
1056	датчык становішча селектара
1057	датчык становішча счаплення
1058	выключальнік на рычагу перамыкача перадач
1060	датчык хуткасці на ўваходзе ў каробку перадач
1061	рэле датчыка ўзроўню паліва
1066	датчык тэмпературы паліва
1067	рэле дадатковага абагравальніка салона "1"
1068	рэле дадатковага абагравальніка салона "2"
1069	рэле дадатковага абагравальніка салона "3"
1076	блок дросельнай засланкі з сервапрывадам
1077	шпулька запальвання пальчыкавага тыпу цыліндру "1"
1078	шпулька запальвання пальчыкавага тыпу цыліндру "2"
1079	шпулька запальвання пальчыкавага тыпу цыліндру "3"
1080	шпулька запальвання пальчыкавага тыпу цыліндру "4"
1081	выключальнік абмежавальніка рэгулятара хуткасці руху
1097	левы задні праднацягвальнік
1098	правы задні праднацягвальнік
1105	выканаўчы механізм прылады рэгулявання падачы паліва
1115	электрарухавік вентылятара падачы паветра да ног
1124	электронны блок датчыка дажджу
1125	цэнтральны камунікацыйны блок
1127	відэадысплей
1130	датчык становішча кіроўчага сядзення
1146	датчык тэмпературы холадагенту
1156	электравентылятар "1" салона
1168	здвоены перамыкач імпульснага электрашклапад'ёмніка перадпакояў дзверы
1170	здвоены перамыкач імпульснага шклапад'ёмніка перадпакояў дзверы
1202	датчык ціску холадагенту
1212	фарсунка "1"
1213	фарсунка "2"
1214	фарсунка "3"
1215	фарсунка "4"
1249	франтальная падушка бяспекі пераменнага аб'ёму (вадзіцеля)
1269	канцавы выключальнік люка даху
1270	рэле люка даху
1272	чейнджер кампакт-дыскаў
1273	ЭБУ кіравання відэасістэмай
1278	задні відэаэкран
1302	датчык тэмпературы нагнятанага паветра
1324	лямпа асвятлення цэнтральнай часткі нумарнога знака
1338	рэле помпы абмывальніка фар "2"
1441	клавіша адключэння падушкі бяспекі пасажыра
1449	3-ці ультрагукавы датчык сістэмы паркоўкі

Пералік злучэнняў

Абазначэнне	Найменне
r2	раз'ём электраправодкі прыборнай панэлі / левай задняй частцы кузава
r3	раз'ём электраправодкі прыборнай панэлі / кіроўчай дзверы
r4	раз'ём электраправодкі прыборнай панэлі / пасажырскай дзверы
r13	раз'ём электраправодкі левай задняй часткі кузава / левай задняй дзверы
r15	раз'ём электраправодкі левай задняй часткі кузава / дзверы задка
r35	раз'ём электраправодкі педальнага вузла / прыборнай панэлі
r37	раз'ём электраправодкі рухавіка / сістэма ўпырску
r67	раз'ём электраправодкі пярэдняй часткі рухавіка / рухавік
r99	раз'ём электраправодкі прыборнай панэлі / сістэма ацяплення
r101	раз'ём электраправодкі правага ланжэрана / правай фары
r106	раз'ём электраправодкі пярэдняй часткі рухавіка / бампера
r107	раз'ём электраправодкі прыборнай панэлі / пярэдняй часткі рухавіка
r112	раз'ём электраправодкі пярэдняй часткі рухавіка / кузава аўтамабіля
r187	раз'ём электраправодкі салона / цэнтральнага плафона асвятлення
r235	раз'ём электраправодкі прыборнай панэлі/акп
r243	раз'ём электраправодкі правай задняй дзверы
r251	раз'ём электраправодкі прыборнай панэлі / радыётэлефон
r260	раз'ём электраправодкі салона / левай частцы даху
r277	раз'ём электраправодкі салона/ праднацягвальнік рамяня бяспекі вадзіцеля
r278	раз'ём электраправодкі салона/ праднацягвальнік рамяня бяспекі пасажыра
r296	раз'ём электраправодкі салона / правай задняй частцы кузава
r297	раз'ём электраправодкі салона / левай задняй частцы кузава
r301	раз'ём электраправодкі прыборнай панэлі / плафона асвятлення

Пералік электрычных ланцугоў

Абазначэнне	Найменне
103а	кіраванне ўстаноўкай фар
107а	сігнал "+- гучнагаварыцеля радыётэлефона
107в	сігнал гучнагаварыцеля радыётэлефона
107d	сігнал радыётэлефона адключэння аўдыяўстаноўкі
107g	"+" мікрафона тэлефона з функцыяй "вольныя рукі"
107н	"-" мікрафона тэлефона з функцыяй "вольныя рукі"
11а	кіраванне "+" фар блізкага святла
11в	кіраванне "+" блізкага святла фар → рэле
123n	сігнал ЭБУ → уключэнне абагравання ветравога шкла
130а	"+" перашкодадаўчага кандэнсатара → сілавы модуль запальвання
133в	сігнал can "н" шчытка прыбораў → ЭБУ
133с	сігнал can "l" шчытка прыбораў → ЭБУ
13ad	кіраванне "+" рэле часу плафона асвятлення салона
13ан	кіраванне "+" рэле часу асвятлення задняй часткі падлогі
13к	кіраванне "-" плафона асвятлення → канцавы выключальнік задняй левай, задняй правай дзвярэй
14а	кіраванне "+і малой хуткасці працы шклоачышчальніка ветравога шкла
14в	кіраванне "+" вялікай хуткасці працы шклоачышчальніка ветравога шкла. рэле часу
14с	кіраванне "+" электрамагнітным рэверсам тармажэння электрарухавіка шклоачышчальніка ветравога шкла
14е	кіраванне "+" рэле часу шклоачышчальніка ветравога шкла
14g	кіраванне малой хуткасцю працы шклоачышчальніка → ЭБУ
14н	кіраванне вялікай хуткасцю працы шклоачышчальніка → ЭБУ
14s	сігнал па паслядоўным ланцугу датчыка дажджу
15н	кіраванне - абагравальніка задняга шкла → блока кіравання абагравальніка задняга шкла
15l	"+" правага задняга шкла з электраабаграваннем (праз засцерагальнік)
15lp	кіраванне "+" абагравання задняга шкла праз засцерагальнік
15rp	кіраванне "+" электраабагравальніка люстэркаў задняга віду праз засцерагальнік
16а	кіраванне "+" абмывальніка ветравога шкла
17а	кіраванне "-" асвятленні рэчавай скрыні
18а	кіраванне асвятлення багажнага аддзялення
19е	кіраванне далёкае святло фар → рэастат
1а	кіраванне "+" саленоіда запуску рухавіка → рэле
20aw	кіраванне імпульснага замыкання адмыкання дзвярэй
20с	кіраванне і+" адчыненні цэнтральнага замка
20d	кіраванне "+" зачынення цэнтральнага замка
20м	люмінесцэнтны дыёд замыкання дзвярэй
21а	кіраванне ўздымам шкла шклапад'ёмнікам кіроўчых дзвярэй
21в	кіраванне апусканнем шкла шклапад'ёмнікам кіроўчых дзвярэй
21d	кіраваннеімпульснага ўздыму шкла (імпульсны шклопад'ёмнік)
21f	кіраваннеімпульснага апускання шкла (імпульсны шклопад'ёмнік)
22а	кіраванне ўздымам шкла з дапамогай шклапад'ёмніка пасажырскіх дзвярэй
22в	кіраванне апусканнем шкла з дапамогай шклапад'ёмніка пасажырскіх дзвярэй
22с	кіраванне ўздымам ці апусканнем шкла "1", пярэдні шклапад'ёмнік
22d	кіраванне ўздымам або апусканнем шкла "2", пярэдні шклапад'ёмнік
22r	кіраванне ўздымам шкла з дапамогай імпульснага шклапад'ёмніка пасажырскіх дзвярэй
22s	кіраванне апусканнем шкла з дапамогай імпульснага шклапад'ёмніка пасажырскіх дзвярэй
24а	кіраванне "+" электрарухавіка задняга шклапад'ёмніка
27а	кіраванне сігналу лямпы ўключэння стаяначнага тормазу
28а	кіраванне сігналу лямпы ціску алею
2а	кіраванне сігналу лямпы зарадкі акумулятарнай батарэі
3оа	кіраванне сігналу лямпы мінімальнага ўзроўню тармазной вадкасці
32а	сігнал "2" датчыка ўзроўню алею
32в	сігнал "1" датчыка ўзроўню алею
34а	сігнал "+" левага задняга гучнагаварыцеля
34ам	"+" антэннага ўзмацняльніка, перамыкач дыяпазонаў
34ар	сігнал то" пульта дыстанцыйнага кіравання аўдыёўстаноўкай
34aq	сігнал "l1" пульта дыстанцыйнага кіравання аўдыяўстаноўкай
34ar	сігнал "l2" пульта дыстанцыйнага кіравання аўдыяўстаноўкай
34as	сігнал "in0" пульта дыстанцыйнага кіравання аўдыёўстаноўкай
34ат	сігнал "in1" пульта дыстанцыйнага кіравання аўдыяўстаноўкай
34au	сігнал "in²" пульта дыстанцыйнага кіравання аўдыяўстаноўкай
34az	сігнал "1" шыны прайгравальніка кампакт-дыскаў
34в	сігнал левага задняга гучнагаварыцеля
34 у а	сігнал "2" шыны прайгравальніка кампакт-дыскаў
34вв	шына прайгравальніка кампактдыскаў
34нд	"+" акумулятарнай батарэі прайгравальніка кампакт-дыскаў
34bd	"+" іч-прымача пульта дыстанцыйнага кіравання прайгравальніка кампакт-дыскаў
34bg	аўдыёсігнал прайгравальніка кампактдыскаў
34вн	аўдыё "1" прайгравальніка кампактдыскаў
34вк	аўдыё "2" прайгравальніка кампактдыскаў
34bl	экранаванне прайгравальніка кампакт-дыскаў
34с	сігнал правага задняга гучнагаварыцеля
34d	сігнал "+" правага задняга гучнагаварыцеля
34е	сігнал "+" правага пярэдняга гучнагаварыцеля
34f	сігнал "-" правага пярэдняга гучнагаварыцеля
34g	сігнал "+" левага пярэдняга гучнагаварыцеля
34н	сігнал "-" левага пярэдняга гучнагаварыцеля
34 s	сігнал шыны (інтэрфейс) дадзеных аўдыяўстаноўкі "i2c" (тып аўдыяўстаноўкі)
34т	сігнал таймера аўдыяўстаноўкі "i2c" (тып аўдыяўстаноўкі)
34u	сігнал маркіроўкі - марка аўдыяўстаноўкі "i2c" (тып аўдыяўстаноўкі)
34v	сігнал масы экрана "i2c" (тып аўдыяўстаноўкі)
34z	сігнал функцыянавання аўдыяўстаноўкі
36а	кіраванне "+" шклоачышчальніка задняга шкла
36с	сігнал выключэння электрамагнітнага рэверсу тармажэння шклоачышчальніка задняга шкла
36е	кіраванне "+" рэле часу шклоачышчальніка задняга шкла
38ан	кіраванне "+" электрарухавіка вентылятара, хуткасць "1"
38al	кіраванне "+" электрарухавіка вентылятара, хуткасць "4"
38da	кіраванне, электровентилятора ацяпляльніка → панэль кіравання кліматычнай усталёўкай
38db	кіраванне "+" электровентилятора ацяпляльніка → панэлі кіравання кандыцыянерам
38gz	сігнал датчыка тэмпературы ў салоне
38ja	кіраванне "1" электрарухавіком рэцыркуляцыі
38jв	кіраванне "2" электрарухавіком рэцыркуляцыі
38jn	"0 у" датчыкаў інтэнсіўнасці сонечнага выпраменьвання, тэмпературы і вільготнасці паветра
38к	кіраванне адключэннем кандыцыянера → ЭБУ ўпырску бензінавага рухавіка
38kw	сігнал тэмпературы паветра, якое нагнятаецца
38кх	"0 у" сігналу тэмпературы нагнятанага паветра
38ky	ланцуг кіравання абмоткі "в2" электрарухавіка размеркавання паветраных патокаў
38kz	ланцуг кіравання абмоткі "а2" электрарухавіка размеркавання паветраных патокаў
38la	ланцуг кіравання абмоткі "в1" электрарухавіка размеркавання паветраных патокаў
38lb	ланцуг кіравання абмоткі "а1" электрарухавіка размеркавання паветраных патокаў
38lc	ланцуг кіравання абмоткі "в2" электрарухавіка змешвання паветраных патокаў
38ld	ланцуг кіравання абмоткі "а2" электрарухавіка змешвання паветраных патокаў
38lg	ланцуг кіравання абмоткі "в1" электрарухавіка змешвання паветраных патокаў
38lh	ланцуг кіравання абмоткі "а1" электрарухавіка змешвання паветраных патокаў
38lr	кіраванне хуткасцю "2" зададзенага рэжыму электровентилятора салона
38ls	кіраванне хуткасцю "3" зададзенага рэжыму электровентилятора салона
38r	кіраванне "+" муфты кампрэсара кандыцыянера
38u	рухомы кантакт рэастата
38х	сігнал датчыка ціску холадагенту
38y	"+" датчыка ціску холадагенту
38z	кіраванне кампрэсарам кандыцыянера → ЭБУ ўпырску бензінавага рухавіка
39а	кіраванне "+" помпы абмывальніка фар
39с	кіраванне электрарухавіком помпы абмывальніка фар
39g	кіраванне "+" рэле "1" абмывальніка фар
39н	кіраванне "+" рэле "2" абмывальніка фар
3аа	кіраванне абмоткі рэле блакавання ўпырску
3ас	кіраванне абмоткі рэле бензапомпы
3aj	сігнал "+" датчыка становішча дросельнай засланкі
3aja	сігнал "+" датчыка становішча дросельнай засланкі
3аjb	кіраванне "+" электрарухавіка прывада дросельнай засланкі
3ajc	кіраванне электрарухавіка прывада дросельнай засланкі
3aw	сігнал "+" рэле ціску рулявога кіравання з узмацняльнікам → ЭБУ ўпырску
3ах	датчыкаў групы "1"
3в	сігнал "+" датчыка тэмпературы паветра
3ст	кіраванне электрамагнітным клапанам прадзьмуху абсорбера
3нд	кіраванне электрамагнітнага клапана рэгулявання халастога ходу → ЭБУ ўпырску
3bg	сігнал частаты кручэння каленчатага вала рухавіка → датчык верхняй мёртвай кропкі
3bl	сігнал - частата кручэння каленчатага вала рухавіка → датчык верхняй мёртвай кропкі
3bu	кіраванне "1" рэгуляванні халастога ходу
3bv	кіраванне "2" рэгуляванні халастога ходу
3bw	кіраванне "3" рэгуляванні халастога ходу
3вх	кіраванне "4" рэгуляванні халастога ходу
3с	сігнал "+" датчыка тэмпературы астуджальнай вадкасці
3ск	датчыка групы "2"
3cn	маса датчыкаў становішча дросельнай засланкі, тэмпературы паветра, кіслароду, рэгуляванні халастога ходу
3СР	кіраванне ЭБУ ўпырску → сілавы модуль запальвання сістэмы запальвання
3cq	сігнал датчыка становішча размеркавальнага вала "1"
3cr	кіраванне фарсункі "г
3cs	кіраванне фарсункі "2"
3ст	кіраванне фарсункі "3м
3cu	кіраванне фарсункі "4"
3cv	кіраванне шпулькі запальвання, фарсунак "1", "4"
3cw	кіраванне шпулькі запальвання. фарсункі "2", "3"
3cz	кіраванне ЭБУ сістэмы ўпырску → сілавы модуль запальвання "1" "4"
3d	датчыкаў групы "4"
3dq	датчыка дэтанацыі
3el	сігнал "+" потенциометра рэцыркуляцыі ог
3f	сігнал датчыка атмасфернага ціску
3fab	сігнал тэмпературы паліва
3fb	"+" сістэмы ўпырску → рэле абароны
3gb	кіраваннеэлектрамагнітнага клапана рэцыркуляцыі ог
3gc	"+" датчыка становішча электрамагнітнага клапана рэцыркуляцыі ог
3gd	датчыка становішча электрамагнітнага клапана рэцыркуляцыі ог
3gf	кіраванне падагрэў верхняга кіслароднага датчыка
3gg	кіраванне падагрэў ніжняга кіслароднага датчыка
3gh	маса верхняга кіслароднага датчыка
3gj	маса ніжняга кіслароднага датчыка
3gk	сігнал верхняга кіслароднага датчыка
3gl	сігнал ніжняга кіслароднага датчыка
3gn	маса датчыка ціску ў калектары
3gt	кіраванне рэле выканаўчага механізму, сілавое рэле сістэмы ўпырску паліва
3hd	датчыка тэмпературы паліва
3hi	кіраванне "-" электрамагнітнага клапана рэгулявання ціску паліва
3jk	датчыка тэмпературы астуджальнай вадкасці
3jl	датчыка становішча дросельнай засланкі
3jm	"-" электрамагнітнага клапана рэцыркуляцыі ог
3jn	кіраванне электравентылятара "1"
3jp	кіраванне электравентылятара "2"
3jq	датчыка тэмпературы паветра
3ка	сігнал расходу паветра
3kn	"-" датчыка расходу паветра
3kq	сігнал тэмпературы паветра
3kw	кіраванне фарсункамі "1"
3кх	кіраванне фарсункамі н2"
3ky	кіраванне фарсункамі "3й
3kz	кіраванне фарсункамі "4"
3l	"+" фарсункі "1"
3la	"+" фарсункі "2"
3lb	"+" фарсункі "3"
3lc	"+" фарсункі "4"
3ld	датчыка тэмпературы паліва
3lg	"+" датчыка атмасфернага ціску
3lr	"+" патэнцыёметра нагрузкі "1"
3ls	сігнал "+" патэнцыяметра нагрузкі "1"
3lt	патэнцыёметра нагрузкі "1"
3lu	"+" патэнцыёметра нагрузкі "2"
3lv	патэнцыёметра нагрузкі "2"
3lw	сігнал "+п патэнцыяметра нагрузкі "2"
3lx	"+" датчыка ціску паліва ў паліваразмеркавальнай рампе
3ly	сігнал "+" датчыка ціску паліва ў паліваразмеркавальнай рампе
3lz	v датчыка ціску паліва ў паліваразмеркавальнай рампе
3mn	"+5 у" дросельнай засланкі з сервапрывадам
3мо	датчыка становішча дросельнай засланкі з сервапрывадам
3мр	сігнал датчыка становішча "1" токаправоднай дарожкі дросельнай засланкі з сервапрывадам
3mq	сігнал датчыка становішча "2" токаправоднай дарожкі дросельнай засланкі з сервапрывадам
3mr	рэзервовы сігнал
3ms	сігнал can "н" рухавіка
3мт	сігнал can "l" рухавіка
3n	"+" паліўнай помпы
3np	"+" помпа "а" праз засцерагальнік
3nr	"+" фарсунак
3рв	датчыка тэмпературы астуджальнай вадкасці → паветра
3рс	кіраванне фазарэгулятарам размеркавальнага вала
3pd	выключэнне абмежавальніка хуткасці
3pl	маса датчыка становішча размеркавальнага вала шэрагу "а">"у"
3s	сігнал "+" датчыка дэтанацыі "1">першы шэраг цыліндраў
3ty	сігнал перавышэння максімальна дапушчальнай частаты кручэння каленчатага вала рухавіка
40а	кіраванне перасоўваннем у гарызантальнай плоскасці бакавога люстэрка са боку кіроўцы
40в	кіраванне перасоўваннем у вертыкальнай плоскасці бакавога люстэрка са боку пасажыра
40с	кіраванне перасоўваннем у вертыкальнай плоскасці бакавога люстэрка са боку кіроўцы
40d	кіраванне перасоўваннем у гарызантальнай плоскасці бакавога люстэрка са боку пасажыра
41а	сігнал і+" датчыка ўзроўню паліва
42а	сігнал "+" тэмпературы астуджальнай вадкасці
46bn	"-" паваротнага перамыкача
46вр	"+" паваротнага перамыкача
46bq	сігнал перамяшчэння налева паваротнага перамыкача
46br	сігнал перамяшчэння направа паваротнага перамыкача
46bs	сігнал выключальніка пацверджання
46вт	клавіятуры "1"
46bu	клавіятуры "2"
46g	зялёны відэасігнал дысплея → ЭБУ
46н	блакітны відэасігнал дысплея → ЭБУ
46к	чырвоны відэасігнал дысплея → ЭБУ
46l	"0 у" відэасігналу дысплея → ЭБУ
46м	"+" дысплей "1">ЭБУ
46n	"+" дысплей "2">ЭБУ
46y	кіраванне і+" рэгулятара асвятлення прыбораў
47а	датчыка ўзроўню паліва
47с	сігнал "+" датчыка вонкавай тэмпературы
47d	сігнал "0 у" датчыка вонкавай тэмпературы
47f	сігнал хуткасці аўтамабіля
47к	кіраванне кнопкі кіравання высновай дадзеных на дысплей бартавога кампутара
47х	сігнал вонкавай тэмпературы на выхадзе дысплея
49в	кіраванне "+" электровентилятора
49j	кіраванне рэзістара малой хуткасці электровентилятора
49к	кіраванне вялікай хуткасці электровентилятора
49l	кіраванне "+" рэзістара малой хуткасці электровентилятора
55s	сігнал частаты кручэння каленчатага вала рухавіка
57ad	датчыка кіравання каробкай перадач
57af	"+" датчыка кіравання каробкай перадач
58d	сігнал уключэння - выключэнні дысплея
5а	сігнал "+" выключальніка педалі тормазу
5au	"+" электрамагнітнага клапана паслядоўнасці пераключэння перадач
5av	кіраванне электрамагнітнага клапана паслядоўнага пераключэння перадач "1"
5aw	кіраванне электрамагнітнага клапана паслядоўнага пераключэння перадач "2"
5ах	кіраванне электрамагнітнага клапана паслядоўнага пераключэння перадач "3"
5ay	кіраванне электрамагнітнага клапана паслядоўнага пераключэння перадач "4"
5az	кіраванне электрамагнітнага клапана паслядоўнага пераключэння перадач "5"
5ва	"+" мадулюе электрамагнітнага клапана
5ст	кіраванне электрамагнітнага клапана паслядоўнага пераключэння перадач "6"
5нд	электрамагнітнага клапана ціску "1"
5вх	кіраванне які мадулюе электрамагнітным клапанам блакавання гідратарнсфарматара
5da	сігнал "+" датчыка хуткасці на ўваходзе ў каробку перадач
5db	сігнал "-" датчыка хуткасці на ўваходзе ў каробку перадач
5dd	"+" электрамагнітнага клапана кіравання, датчыка расходу паветра, ахаладжальніка
5de	кіраванне "-" шматфункцыянальны перамыкач, кантакт "паркоўка нейтраль" нейтральнае становішча
5df	сігнал "1" шматфункцыянальнага пераключальніка
5dg	сігнал "2" шматфункцыянальнага перамыкача
5dh	сігнал "3" шматфункцыянальнага перамыкача
5dj	сігнал "4" шматфункцыянальнага перамыкача
5dk	"-" шматфункцыянальнага перамыкача → ЭБУ акп
5dl.	кіраванне мадулятара электрамагнітнага клапана "3"
5dm	кіраванне мадулятара электрамагнітнага клапана "4"
5dn	кіраванне электрамагнітнага клапана кіравання, датчыка расходу паветра, ахаладжальніка
5dp	кіраванне "1">імпульснае кіраванне "n-1"
5du	кіраванне блакавання рычага пераключэння перадач
5fa	сігнал датчыка ўключанай перадачы
5fb	сігнал датчыка становішча селектара
5fc	кіраванне электрамагнітным клапанам паслядоўнасці пераключэння перадач "1"
5fd	кіраванне электрамагнітным клапанам паслядоўнасці пераключэння перадач "2"
5fe	кіраванне электрамагнітным клапанам уключэння 1-ай перадачы
5ff	кіраванне электрамагнітным клапанам уключэння 2-ой перадачы
5fh	сігнал выключальніка аўтаматычнага рэжыму
5fi	выключальніка рычага пераключэння перадач
5fj	кіраванне шматфункцыянальным перамыкачом. верхні кантакт
5fk	кіраванне шматфункцыянальным імпульсным перамыкачом, кантакт рэжыму "stand by"
5fl	кіраванне шматфункцыянальным перамыкачом, кантакт нейтральнага становішча
5fm	кіраванне шматфункцыянальным перамыкачом. ніжні кантакт
5gw	кіраванне рэле святла задняга ходу
5нв	"+" датчыка становішча педалі счаплення
5нс	датчыка становішча педалі счаплення
5т	"+" датчыка хуткасці аўтамабіля на выхадзе каробкі перадач
5та	"-" датчыка хуткасці аўтамабіля на выхадзе каробкі перадач
5u	"+" датчыка ціску ў напорнай магістралі
5v	датчыка ціску ў напорнай магістралі
5w	сігнал датчыка ціску ў напорнай магістралі
5х	кіраванне сістэмы кранання аўтамабіля з месца пры слабым счапленні шын з паверхняй дарогі
60af	сігнал "+" пульта дыстанцыйнага кіравання на месцы пасажыра
60ag	сігнал "+" пульта дыстанцыйнага кіравання на месцы вадзіцеля
60ан	сігнал "-" пульта дыстанцыйнага кіравання на месцы вадзіцеля
60aj	сігнал пульта дыстанцыйнага кіравання на месцы пярэдняга пасажыра
60ам	кіраванне "+" франтальнай падушкі бяспекі кіроўцы. узровень "1"
60an	кіраваннефрантальнай падушкі бяспекі вадзіцеля. узровень "1"
60ар	кіраванне "+" франтальнай падушкі бяспекі кіроўцы. узровень "2"
60aq	кіраваннефрантальнай падушкі бяспекі вадзіцеля. узровень "2"
60ат	кіраванне "+" бакавой падушкі бяспекі для абароны галавы кіроўцы
60au	кіраванне бакавой падушкі бяспекі для абароны галавы кіроўцы
60av	кіраванне "+" праднацягвальніка шпулькі задняга рамяня бяспекі з боку кіроўцы
60aw	кіраванне праднацягвальніка шпулькі задняга рамяня бяспекі з боку кіроўцы
60в	"+" сігналу преднатяжителя рамяня бяспекі пасажыра
60bd	кіраванне "+" бакавой падушкі бяспекі для абароны галавы пасажыра
60ве	кіраванне бакавой падушкі бяспекі для абароны галавы пасажыра
60bg	кіраванне "+" праднацягвальніка шпулькі задняга рамяня бяспекі з боку пасажыра
60вн	кіраванне праднацягвальніка шпулькі задняга рамяня бяспекі з боку пасажыра
60вр	сігнал становішча сядзення кіроўцы
60bq	сігнал становішча сядзення пасажыра
60bw	сігнал наяўнасці дзіцячага сядзення "а"
60вх	сігнал наяўнасці дзіцячага сядзення "а"
60с	сігналу праднацягвальніка рамяня бяспекі пасажыра
60 d	"+" сігналу преднатяжителя рамяня бяспекі кіроўцы
60е	сігналу праднацягвальніка рамяня бяспекі вадзіцеля
60н	"+" сігналу падушкі бяспекі тыпу "eurobag 1" пасажыра
60к	кіраванне франтальнай падушкі бяспекі пасажыра, узровень "1"
60 l	кіраванне "+" франтальнай падушкі бяспекі пасажыра. узровень "2"
60м	кіраванне франтальнай падушкі бяспекі пасажыра. узровень "2"
64с	кіраванне паказальнікамі левага павароту
64d	кіраванне паказальнікамі правага павароту
64f	кіраванне "+" сігналу лямпы аварыйнай сігналізацыі
640	кіраванне рэле часу. рэлеперарывальніка паказальнікаў павароту і аварыйнай сігналізацыі
64s	кіраванне уключэннем рэле часу правага паказальніка павароту → ЭБУ
64т	кіраванне уключэннем рэле часу левага паказальніка павароту → ЭБУ
65а	кіраванне"+" ліхтароў стоп-сігналу
67с	кіраванне "+і засцерагальніка гукавога сігналу
67ср	кіраванне "+" гукавога сігналу → засцерагальнік
78в	кіраванне "+" засцерагальніка габарытнага агню
78м	кіраванне абмоткай рэле блізкага святла фар
78р	кіраванне габарытнымі агнямі рэле габарытных агнёў
780	кіраванне блізкім святлом фар> рэле блізкага святла фар
80т	кіраванне сігналу лямпы сістэмы электроннай блакіроўкі запуску рухавіка
80х	сігнал шыны (інтэрфейс) антэны транспондера
86d	сігнал і+" выключэнні счаплення
86g	кіраванне праграмаваннем рэгулятара ХУТКАСЦІ
86м	сігнал вяртання праграмавання рэгулятара хуткасці
87с	сігнал "+" гучнагаварыцеля сінтэзатара прамовы
87d	сігнал гучнагаварыцеля сінтэзатара прамовы
88ам	агульны сігнал кіравання люстэркі
8а	"+" рэле протівотуманнымі фар
8в	"+" протівотуманнымі фар → рэле
96а	кіраванне сігналу лямпы незашпіленага рамяня бяспекі
9j	кіраванне "+" засцерагальніка задніх противотуманных ліхтароў
9р	кіраванне "+" задніх противотуманных ліхтароў праз засцерагальнік
а	"+" пасля замка запальвання
а1	і+і пасля замка запальвання, засцерагальніка шклапад'ёмніка → рэле
ар*	"+" пасля замка запальвання праз засцерагальнік, не падлучаны
ар10	"+" пасля замка запальвання праз засцерагальнік, засцерагальнік ліхтароў стоп-сігналу
ар16	"+" пасля замка запальвання праз засцерагальнік, засцерагальнік люка даху
ар22	"+" пасля замка запальвання праз засцерагальнік. засцерагальнік сядзення з падагрэвам
ар23	"+" пасля замка запальвання праз засцерагальнік, засцерагальнік адаптыўнага ўзмацняльніка рулявога кіравання
ар25	"+" пасля замка запальвання праз засцерагальнік, засцерагальнік падушкі бяспекі
ар29	"+" пасля замка запальвання праз засцерагальнік, засцерагальнік абароны ланцугоў рухавіка
раз	"+" пасля замка запальвання праз засцерагальнік, засцерагальнік кіравання задняга шкла. з электраабагравальнікам
ар4	"+" пасля замка запальвання праз засцерагальнік. засцерагальнік акп
ар43	"+" пасля замка запальвання праз засцерагальнік
ар7	v пасля замка запальвання праз засцерагальнік, засцерагальнік шклоачышчальніка ветравога шкла
ар9	"+" пасля замка запальвання праз засцерагальнік
у	"+" акумулятарнай батарэі
нд	акумулятарнай батарэі рэле прерывателя ланцуга
bp*	"+" акумулятарнай батарэі праз засцерагальнік без прызначэння
вр1	"+" акумулятарнай батарэі праз засцерагальнік → кандыцыянер
вр11	"+" акумулятарнай батарэі праз засцерагальнік → салона аўтамабіля "1"
вр13	"+" акумулятарнай батарэі праз засцерагальнік → салона аўтамабіля "3"
вр16	"+" акумулятарнай батарэі праз засцерагальнік → дадатковыя фары
вр19	акумулятара праз засцерагальнік → рэле часу, рэле-перарывальнік паказальнікаў павароту і аварыйнай сігналізацыі
вр20	"+" акумулятарнай батарэі праз засцерагальнік, абмывальнік фар
врз	"+" акумулятарнай батарэі праз засцерагальнік. цэнтральны замак
вр34	"+" акумулятарнай батарэі праз засцерагальнік, праз дэкодэр
вр37	"+" акумулятарнай батарэі праз засцерагальнік
вр55	"+" акумулятарнай батарэі праз засцерагальнік, засцерагальнік імпульснага электрашклапад'ёмніка дзверы кіроўцы
вр7	"+" акумулятарнай батарэі праз засцерагальнік → засцерагальнік "1" электровентилятора
вр70	"+" акумулятарнай батарэі праз засцерагальнік → засцерагальнік імпульснага электрашклапад'ёмніка дзверы пярэдняга пасажыра
вр9	акумулятарнай батарэі праз рэле, засцерагальнік дадатковага падагрэву
bpda	"+" акумулятарнай батарэі праз рэле → абмотка ўзрушанасці генератара
bpr1	"+" акумулятарных батарэй → рэле
хлус	"+" акумулятарнай батарэі праз рэле, рэле часу
cdo	"+" блізкага святла фар, здвоеная блок-фара
cpd	"+" блізкага святла фар праз рэле, правая фара
cpg	"+" блізкага святла фар праз рэле, левая фара
d	"+" стартар
g3	агульны сігнал
н24	кіраванне канцавога выключальніка перадпакояў дзверы → ахоўная сігналізацыя → асвятленне праз рэле часу
н66р	кіраванне "+" агнёў задняга ходу
н7	сігнал тахометра → датчык вмт → шпулька запальвання → ЭБУ → генератар
н86	кіраванне забаронай на ўключэнне рэгулятара хуткасці → нейтральнае становішча акп
нк7	дыягнастычны сігнал "да 2000"
hl	дыягнастычны сігнал "l"
l	"+" габарытных агнёў
lpd	"+" правага габарытнага агню праз засцерагальнік
lpg	"+" левага габарытнага агню праз засцерагальнік
м	маса
n	электронная маса
na	электронная маса правай пярэдняй стойкі
r	"+" далёкага святла фар
rpd	"+" далёкага святла правай фары праз засцерагальнік
rpg	"+" далёкага святла левай фары праз засцерагальнік
s	"+" дапаможнага электраабсталявання
sp1	"+" дапаможнага электраабсталявання праз засцерагальнік → электровентилятор сістэмы астуджэння рухавіка
sp2	"+" дапаможнага электраабсталявання праз засцерагальнік → аўдыяўстаноўка
sp3	"+" дапаможнага электраабсталявання праз засцерагальнік → ацяпленне

Пералік скарачэнняў

Скарачэнне	Поўнае найменне
аўс001	падушка бяспекі вадзіцеля
ablav	пярэдняя бакавая падушка бяспекі
аўра01	падушка бяспекі пасажыра
abs	аБС
adac	маршрутны кампутар
antid	сістэма электроннай супрацьугоннай блакіроўкі запуску рухавіка
у65	5-дзвярны хэтчбэк х65
bva	аўтаматычная каробка перадач
bva4	4-ступеністая акп
bvm5	5-ступеністая мкп
с65	3-дзвярны хэтчбэк х65
са	кліматычная ўстаноўка
careg	кліматычная ўстаноўка з аўтаматычным кіраваннем
chaufo	звычайная сістэма апалу
chorec	звычайнае ацяпленне з рэцыркуляцыяй
cpetir	цэнтральны замак з дыстанцыйным кіраваннем
ctfdr	сістэма стабілізацыі траекторыі
dd	правабаковае рулявое кіраванне
dg	левабаковае рулявое кіраванне
е1	узровень камплектацыі е1
ез	узровень камплектацыі ез
е5	узровень камплектацыі е5
es4	узровень камплектацыі es4
k4j	рухавік k4j
k4j710	рухавік k4j, індэкс 710
k4j711	рухавік k4j, індэкс 711
l65	седан х65
ladech	газаразрадныя лямпы
lavph	абмывальнікі фары
lvavip	пярэдні імпульсны электрычны шклопад'ёмнік
lvcipe	імпульсны электрашклапад'ёмнік дзвярэй вадзіцеля і электрашклапад'ёмнік дзвярэй пярэдняга пасажыра
ninav3	сістэма навігацыі ўзровень 3
parmex	асаблівасці мадыфікацыі для мексікі
pretel	падрыхтоўка пад радыётэлефон
projab	супрацьтуманныя фары
rad01	аўдыёсістэма. тып 01
rad02	аўдыёсістэма. тып 02
rad03	аўдыёсістэма, тып 03
rad04	аўдыяўстаноўка
rad05	аўдыёсістэма. тып 05
rad06	аўдыёсістэма. тып 06
rad07	аўдыёсістэма. тып 07
rad08	аўдыёсістэма №08
rad09	аўдыяўстаноўка
retroe	2 вонкавых люстэркі задняга выгляду з электрапрывадам
retror	2 вонкавых люстэркі задняга выгляду з ручным рэгуляваннем
runli	фары дзённага руху
rv	рэгулятар хуткасці
s65	грузапасажырскі варыянт х65
sctfdr	без сістэмы стабілізацыі траекторыі
sgacha	сядзенне з абагравальнікам
sldech	без ксенонавай лямпы
sproja	без дадатковай фары
sse5	акрамя ўзроўню камплектацыі е5
sseqgpl	без сістэмы харчавання звадкаваным газам
sses4	акрамя ўзроўню камплектацыі es4
ssparmex	акрамя мадыфікацыі для мексікі
ssrv	без рэгулятара хуткасці
tn	звычайны дах
toelec	люк даху з электрапрывадам
