Зняцце
Заўвага. Перад здыманнем падушкі бяспекі заблакуйце блок кіравання SRS з дапамогай дыягнастычнага тэстара.
Заўвага. Пры падрыве падушкі ў выніку аварыі заменіце рулявое кола. Праверце працаздольнасць сістэмы.
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі і пачакайце па меншай меры 5 мін, каб кандэнсатары блока кіравання разрадзіліся і сістэма дэактывавалася;
- з дапамогай адвёрткі адшпіліце кліпсы мацавання падушкі (пад рулявым колам).
- вызваліце фіксатар раздыма і адлучыце раз'ём падушкі.
Малюнак 8.66. Зняцце модуля падушкі бяспекі з рулявога кола (стрэлкай паказаны кантактны раз'ём)
- акуратна зніміце модуль з рулявога кола. Звярніце ўвагу на тое, што падушку нельга ўдараць ці раняць, захоўваць яе трэба вечкам уверх.
Усталяванне
- правільна далучыце кантактны раз'ём і ўсталюеце модуль у сярэдзіне рулявога кола, не пераціскаючы праводку. Укруціце шрубы мацавання і зацягніце іх загаданым момантам;
- пераканайцеся ў тым, што ў салоне аўтамабіля нікога няма, і падключыце акумулятарную батарэю. Адкрыўшы дзверы са боку кіроўцы, знадворку аўтамабіля ўлучыце запальванне і пераканаецеся ў тым, што загарэлася кантрольная лямпа ў камбінацыі прыбораў.
Замена модуля падушкі бяспекі пасажыра
Зняцце
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі і пачакайце па меншай меры 5 мін, каб разрадзіліся кандэнсатары блока кіравання і дэактывавалася сістэма;
- зніміце верхнюю частку пярэдняй панэлі (гл. раздзел «Кузаў»);

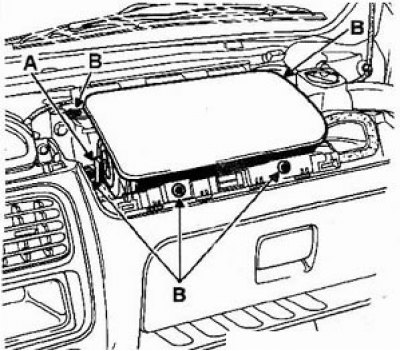

Вызваліце фіксатар раздыма і адлучыце раз'ём падушкі (А).
Адкруціце шрубы (У) мацаванні падушкі, зніміце падушку.
Адлучэнне цэнтральнага фіксатара на кантактным раздыме модуля падушкі бяспекі пасажыра.
Усталяванне
- абкладзеце падушку на сваё месца і надзейна ўкруціце шрубы мацавання. Далучыце кантактны раз'ём праводкі, правільна яе абклаўшы, і замацуеце фіксатар;
- усталюеце верхнюю частку панэлі прыбораў, як апісана ў раздзеле «Кузаў»;
- пераканайцеся ў тым, што ў салоне аўтамабіля нікога няма, і падключыце акумулятарную батарэю. Адкрыўшы дзверы са боку кіроўцы, знадворку аўтамабіля ўлучыце запальванне і пераканаецеся ў тым, што загарэлася кантрольная лямпа ў камбінацыі прыбораў.
