Премахване
1. Разкачете кабелните конектори на вратата, като премахнете задържащата скоба.
2. Развийте болт А на ограничителя на отваряне на вратата (вижте илюстрацията).

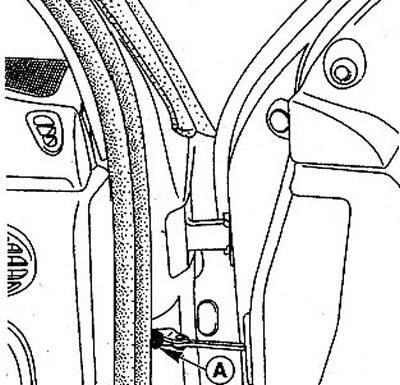

16.2 Развийте болта A на ограничителя на отваряне на вратата
3. Отстранете ограничителите на щифта на пантата на вратата с клещи.
4. Накарайте помощник да държи вратата, за да я предпази от падане и да избие щифтовете на двете панти с инструмента CAR. 1055-02 FACOM или подходящ перфоратор (вижте илюстрацията).

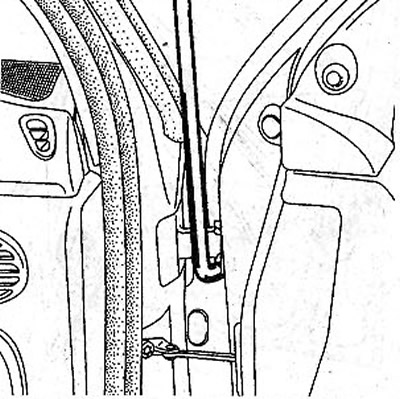

16.4 Избийте щифтовете на двете панти с помощта на устройство CAR.1055-02 FACOM или подходящ перфоратор
5. Внимателно отстранете вратата, като работите с помощник, за да не повредите боята на каросерията.
Монтиране
6. Поставете вратата върху пантите и поставете щифтовете на пантите, след което използвайте клещи, за да закрепите задържащите пръстени към щифтовете.
7. Завийте болта на ограничителя на отварянето на вратата.
8. Свържете щепселите на захранващия кабел и ги закрепете.
9. Затворете вратата и проверете разстоянието между вратата и рамката на вратата. Пролуката трябва да е успоредна и да съответства на номиналните стойности. В противен случай монтирайте вратата.
Fit
10. Развийте болтовете, закрепващи скобата на ключалката, като предварително сте маркирали позицията им за монтаж с флумастер (вижте стрелките на илюстрацията).

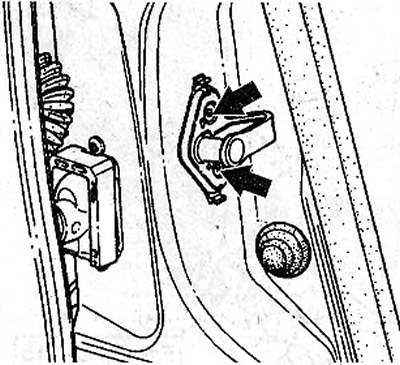

16.10 Развийте болтовете, закрепващи заключващата скоба, като предварително сте маркирали позицията им за монтаж с флумастер (вижте стрелките)
11. Затворете вратата и измерете ширината на празнината, след което определете колко ще трябва да се преместят пантите на вратата.
12. Отстранете вратата и разхлабете болтовете, закрепващи пантите към рамката на вратата. Не разхлабвайте болтовете, закрепващи пантите към вратата. След това преместете пантите на желаното разстояние и затегнете монтажните болтове.
13. Поставете скобата на ключалката обратно на място, като я закрепите с болтове според маркировките, направени преди отстраняването. Не затягайте болтовете напълно, така че скобата да може да се премести с известна сила.
14. Поставете скобата така, че вратата да се затваря лесно.
Регулиране на позицията на заключващата скоба
Ключалката на вратата е настроена така, че когато вратата е затворена, уплътненията на вратата са под налягане, което предотвратява всмукването на въздух и навлизането на вода в купето, както и предотвратява затръшването на вратата по време на шофиране.
С течение на времето гумените уплътнения могат леко да се свият, причинявайки шум от почукване или изтичане на вода. В този случай, както и при монтажа на вратата, е необходимо правилно да регулирате позицията на заключващата скоба.
Корекция
15. Разхлабете болтовете за закрепване на заключващата скоба, така че скобата да може да се премести чрез прилагане на известна сила (вижте стрелките на илюстрация 16.10). Първо маркирайте с флумастер монтажната позиция на закрепващите болтове.
16. Поставете болтовете навътре и ги затегнете.
17. Внимателно затворете вратата, ако е поставена нова. Скобата ще се премести в желаната позиция.
18. Отворете вратата внимателно, така че скобата да не се движи и затегнете болтовете.
19. Затворете вратата. Ключалката трябва да се затваря без прилагане на значителна сила.
