Примечание. Двухфункциональный выключатель накала и рециркуляции отработавших газов установлен только на двигателе F8Q 620.
Регулировка

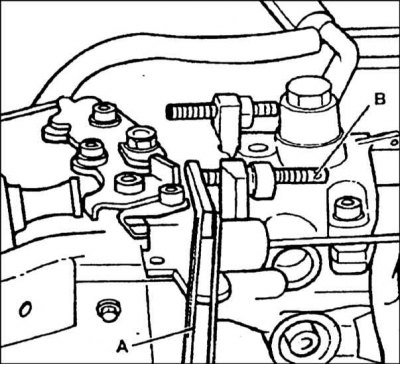

1. Двигатель должен быть заглушен. Нажмите до упора рычаг газа и вставьте щуп толщиной 5 мм между рычагом и стопорным винтом максимальной оборотов двигателя на топливном насосе (обратитесь к сопроводительной иллюстрации).
Оригинал статьи находится на портале [renaultbook.ru]

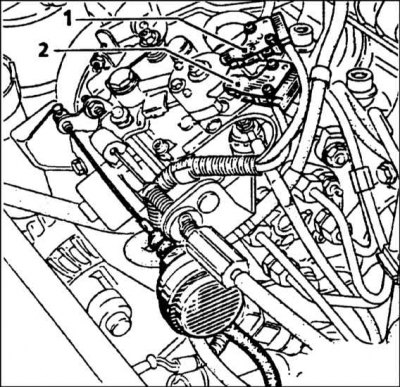

2a. Микровыключатель накала на ТНВД Lucas:

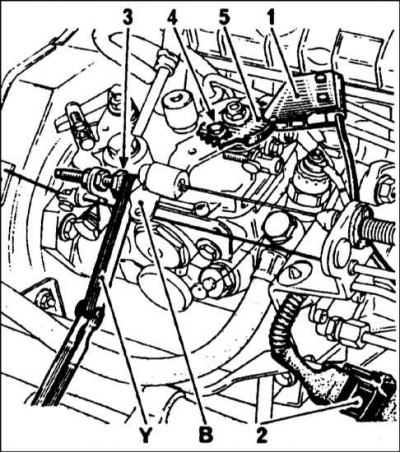

В - Рычаг акселератора; Y - Щуп; 1 - Микровыключатель; 2 - Разъем; 3 - Винт регулировки замедления; 4 - Болт; 5 - Кулачок
2b. Отрегулируйте положение микровыключателя, отвернув два крепежных винта и подталкивая его налево. Микровыключатель должен отключать питание электромагнитного клапана, когда рычаг газа располагается в 5 мм от винта.
Проверка
1. Имеется простой метод проверки работы микровыключателя. Сначала подключите разъем электропроводки.
2. С двигателем, работающим на холостом ходу, три-четыре раза отсоедините и подсоедините вакуумную трубку электромагнитного клапана рециркуляции отработавших газов. Должен быть слышен шум, указывающий, что клапан правильно размещен.

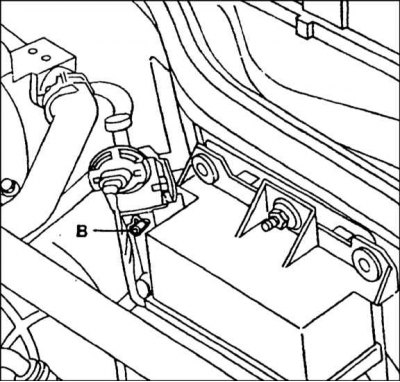

3. Двигатель все еще работает на холостом ходу. Отсоедините вакуумную трубку снова и поместите маленький кусок бумаги на соединительном патрубке (обратитесь к сопроводительной иллюстрации). Бумага должна удерживаться вакуумом. Затем нажмите рычаг газа. Бумага должна упасть, когда рычаг газа будет располагаться на расстоянии 5 мм от винта максимальной оборотов двигателя, показывая, что подача вакуума прекращается.
4. После выполнения этих проверок восстановите электрические и вакуумные соединения, затем проделайте пробную поездку на высокой скорости (на 3-ей или 4-ой передаче), чтобы прочистить трубки.
Снятие
1. Отключите разъем электропроводки, отверните два винта крепления и снимите микровыключатель с кронштейна на топливном насосе.
Установка
1. Производите установку в обратном порядке. Отрегулируйте микровыключатель как описано выше, и затяните винты крепления.
