Снятие
Все модели, кроме Scenic
1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо.

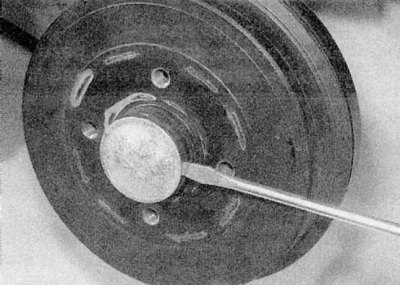

2. Используя молоток и большую плоскую отвертку, аккуратно отожмите крышку, расположенную в центре тормозного барабана (обратитесь к сопроводительной иллюстрации).
3. Используя головку и длинный стержень, ослабьте и снимите гайку ступицы заднего колеса. Выбросите гайку - она подлежит замене.

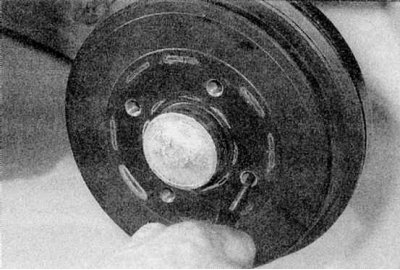

4. Снимите сборку тормозного барабана и подшипников ступицы с поворотной цапфы вручную. Если сделать этого не удается, или подшипники туго сидят на поворотной цапфе, или барабан подтормаживается тормозными колодками. В первом случае постучите по периферии барабана киянкой или используйте универсальный съемник, прикрепив его к барабану болтами колеса. Во втором случае действуйте следующим образом.
5. Сначала убедитесь, что ручной тормоз полностью выпущен. Работая под автомобилем, заблокируйте приводящую тягу ручного тормоза, ослабьте контргайку регулятора тросика и отверните регулировочную гайку уравнителя (обратитесь к Главе Техническое обслуживание). Заметьте, что на некоторых моделях, чтобы получить доступ к регулировочной гайке, необходимо сначала отвернуть крепежные гайки и опустить теплоизоляционный щит выпускной системы.

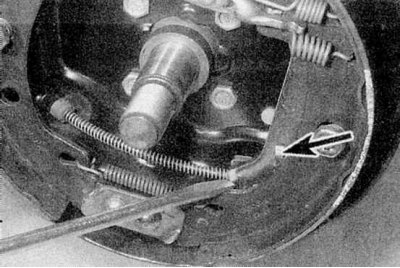

6a. Вставьте отвертку через одно из отверстий под болт колеса в тормозном барабане, чтобы дотянуться до рабочего рычага ручного тормоза на ведомой тормозной колодке (обратитесь к иллюстрациям).
6b. Толкните рычаг, так чтобы колодки отошли от барабана насколько возможно.

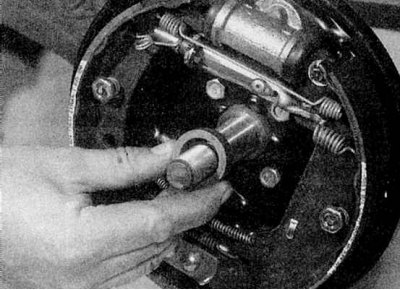

6c. Снимите барабан и стяните распорную прокладку с поворотной цапфы.
Модели Scenic
1. Барабан заднего тормоза снимается независимо от ступицы заднего колеса.
2. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо.
3. Отверните два винта, крепящие барабан к ступице заднего колеса, и снимите барабан. Если сделать это не удается из-за подтормаживания тормозных колодок, выполните процедуру, описанную в параграфах 5 и 6 выше.
Осмотр
1. Аккуратно снимите с барабана пыль, образовавшуюся в результате износа колодок, стараясь не вдохнуть ее, поскольку это вредно для здоровья.
2. Очистите внешнюю сторону барабана и осмотрите ее на наличие повреждений и признаков износа; замените барабан, если необходимо.
3. Внимательно осмотрите внутреннюю поверхность барабана. Наличие неглубоких царапин на трущейся поверхности вполне допустимо, но если обнаружены глубокие бороздки, замените барабан. Обычно на внутреннем крае барабана образуется выступ, состоящий из смеси ржавчины и пыли, образовавшейся в результате износа колодок. Этот нарост необходимо соскоблить и отшлифовать обнажившуюся поверхность мелкой наждачной бумагой. Если перепад толщины образовался из-за износа трущейся поверхности, переточите барабан, учитывая указанное в Спецификациях предельное значение толщины, или замените его.
4. Если Вы подозреваете, что барабан чрезмерно изношен или стал овальным, измерьте его внутренний диаметр в нескольких местах, используя внутренний микрометр. Замеры должны быть выполнены на перпендикулярных друг к другу осях, чтобы определить овальность барабанов. Незначительную овальность можно устранить переточкой, если овальность чрезмерна, замените барабан.
Установка
Все модели, кроме Scenic
1. Если устанавливается новый тормозной барабан, используйте подходящий растворитель, чтобы снять с его внутренней части защитное покрытие.
2. Убедитесь, что ограничитель рычага ручного тормоза стоит у края тормозной колодки. Нанесите на поворотную цапфу небольшое количество машинного масла и установите на нее распорную прокладку и барабан, стараясь не запачкать маслом колодки или трущуюся поверхность барабана. Нажмите педаль тормоза несколько раз, чтобы сработал саморегулирующийся компенсатор зазора.
3. Повторите описанную выше процедуру на сборке второго заднего тормоза.
4. Снимите тормозной барабан и отрегулируйте ручной тормоз как описано в Разделе Регулировка ручного тормоза.

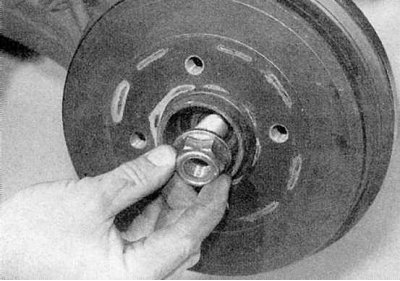

5a. Поместите барабан в рабочее положение, затем установите шайбу (где применяется) и новую гайку ступицы.

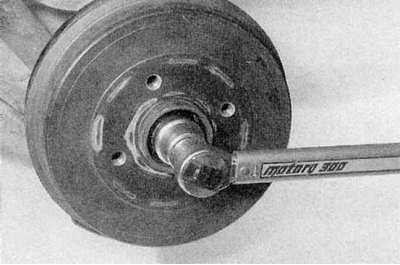

5b. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы.
6. В заключение, установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
Модели Scenic
1. Если устанавливается новый тормозной барабан, используйте подходящий растворитель, чтобы снять с его внутренней части защитное покрытие.
[Статья перепечатана с веб-сайта renaultbook.ru]
2. Убедитесь, что ограничитель рычага ручного тормоза прилегает к краю тормозной колодки. Установите тормозной барабан и прикрепите его двумя винтами. Нажмите педаль тормоза несколько раз, чтобы сработал саморегулирующийся компенсатор зазора.
3. Повторите описанную выше процедуру на сборке второго заднего тормоза.
4. Снимите тормозной барабан и отрегулируйте ручной тормоз как описано в Разделе Регулировка ручного тормоза.
5. Поместите барабан в рабочее положение, затем установите колесо, опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
