Внимание! На моделях, оборудованных ABS, прежде чем отворачивать соединительные муфты тормозных трубок, отсоедините кабель массы от батареи и не подключайте его, пока не прокачаете систему. Если не сделать этого, воздух может попасть в гидравлический блок, который очень трудно (в некоторых случаях невозможно) прокачать.
Снятие
1. Снимите тормозной барабан как описано в Разделе Снятие, осмотр и установка барабанов задних тормозных механизмов.
2. Снимите крышку резервуара главного цилиндра и вновь затяните ее, подложив под нее кусок полиэтилена, чтобы получить герметическое уплотнение и предотвратить потерю жидкости. В качестве альтернативы, пережмите шланг специальным зажимом или струбциной.
3. Аккуратно отцепите верхнюю стяжную пружину от обеих колодок и снимите ее. Отведите верхние концы колодок от тормозного цилиндра.

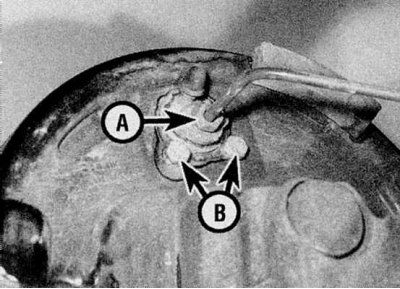

4. Оботрите область вокруг соединительной муфты тормозной трубки позади рабочего цилиндра и отверните соединительную гайку (обратитесь к сопроводительной иллюстрации). Аккуратно отделите трубку цилиндра и закупорьте ее конец, чтобы предотвратить проникновение грязи. Сотрите пролитую жидкость.
5. На обратной стороне опорного щита отверните два болта крепления тормозного цилиндра и снимите цилиндр вместе с уплотнительным кольцом (где имеется), стараясь не пролить тормозную жидкость на тормозные накладки.
6. Перебрать цилиндр невозможно, так как его компоненты не продаются отдельно. Если хотя бы один из компонентов поврежден, замене подлежит полная сборка цилиндра.
Установка
1. Убедитесь, что контактные поверхности опорного щита и тормозного цилиндра чистые и сухие. На моделях, где на цилиндр установлено уплотнительное кольцо, используйте новое уплотнение. На остальных моделях нанесите на контактную поверхность цилиндра небольшое количество герметика.
2. Разведите тормозные колодки и поместите тормозной цилиндр в рабочее положение. Вставьте тормозную трубку и вверните соединительную гайку на два-три оборота.
3. Вставьте два болта крепления цилиндра, затяните их надежно, затем затяните соединительную гайку тормозной трубки приведенным в Спецификациях усилием.
4. Снимите зажим с тормозного шланга или полиэтилен из-под крышки резервуара главного цилиндра.
5. Убедитесь, что тормозные колодки установлены на поршни цилиндра, затем аккуратно установите стяжную пружину.
6. Установите тормозной барабан как описано в Разделе Снятие, осмотр и установка барабанов задних тормозных механизмов.
7. Прокачайте тормозную систему (обратитесь к Разделу Прокачка гидросистемы тормозов). Если были приняты меры предосторожности, призванные минимизировать потерю жидкости, потребуется прокачать только данный задний тормоз.
