Внимание: Подготовить подходящие емкости для сбора жидкости и принять меры для защиты окружающих компонентов от попадания на них тормозной жидкости.
Снятие заднего рабочего тормозного цилиндра
1. Поместить автомобиль на двустоечный подъемник.
2. Отпустить стояночный тормоз.
3. Снять заднее колесо с автомобиля.
4. Снять тормозной барабан.
5. Снять задние тормозные колодки.

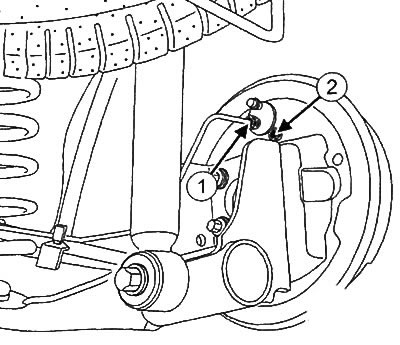

6. Отвернуть соединение тормозного трубопровода (1) от заднего рабочего тормозного цилиндра.
7. Установить колпачок на муфту тормозного трубопровода.
8. Отвернуть болт (2) заднего рабочего тормозного цилиндра от опорной плиты.
9. Снять задний рабочий тормозной цилиндр.
Установка заднего рабочего тормозного цилиндра
1. Пылесосом почистить тормозной барабан и опорную плиту.
2. Проверить состояние пыльников и поршней рабочего тормозного цилиндра (при обнаружении любых дефектов заменить тормозной цилиндр новым).
3. Установить задний рабочий тормозной цилиндр.
(Оригинал публикации на портале: RENAULTBOOK)
4. Подсоединить тормозной трубопровод к рабочему тормозному цилиндру
5. Затянуть болт крепления заднего рабочего тормозного цилиндра к опорной плите моментом 8 Н·м.
6. Затянуть соединение тормозного трубопровода с рабочим тормозным цилиндром моментом 17 Н·м.
7. Дальнейшая установка производится в порядке, обратном снятию.
8. После установки прокачать гидравлический контур тормозной системы.
9. Отрегулировать положение тормозных колодок, несколько раз нажав на педаль тормоза.
