Снятие и установка тросов привода стояночного тормоза
Снятие тросов привода стояночного тормоза
1. Поместить автомобиль на двустоечный подъемник.
2. Снять центральную консоль.
3. Снять задние колеса с автомобиля.
4. Снять задние тормозные барабаны.
5. Используя пассатижи и отвертку, снять тросы привода стояночного тормоза с рабочих рычагов стояночного тормоза на тормозных механизмах.
6. Отцепить кожух троса привода стояночного тормоза от опорной плиты тормозного механизма.
7. Отцепить тросы из корпусов.
8. Пассатижами отцепить кожухи тросов из держателей на кузове.
9. Извлечь тросы привода стояночного тормоза из направляющих.
10. Снять тросы привода стояночного тормоза с автомобиля.
Установка тросов привода стояночного тормоза
Установка производится в порядке, обратном снятию.

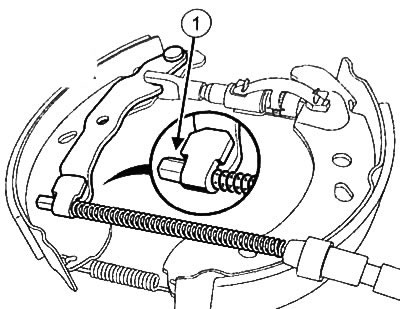

Примечание: Убедиться в том, что трос (1) правильно размещен на рабочем рычаге стояночного тормоза.
Отрегулировать стояночный тормоз.
Регулировка рычага стояночного тормоза
Примечание: Неправильно отрегулированный стояночный тормоз является причиной неправильной работы системы автоматической компенсации зазора в тормозных колодках, вследствие чего происходит преждевременный износ тормозных колодок.
1. Поместить автомобиль на двустоечный подъемник.
2. Затянуть стояночный тормоз пять раз для приведения приводного троса в нормальное состояние.
3. Опустить рычаг стояночного тормоза.
4. Убедиться в том, что задние колеса автомобиля свободно вращаются. Если это не так, проверить следующие компоненты и, если необходимо, отремонтировать:
- тросы привода стояночного тормоза;
- рабочие тормозные цилиндры;
- устройство автоматической компенсации зазора в тормозных колодках;
- тормозной механизм.
5. Снять задние колеса.
6. Снять центральную консоль.

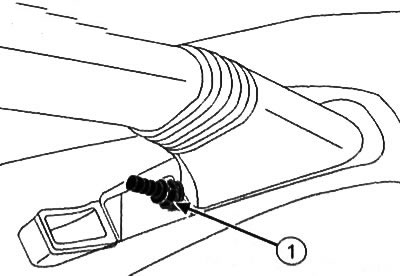

7. Ослабить гайку (1), чтобы отпустить приводные тросы.
8. Поместить рычаг стояночного тормоза в положение двух щелчков селектора.
9. Затянуть регулировочную гайку настолько, чтобы тормозной барабан больше не проворачивался усилием руки.
10. Несколько раз затянуть и отпустить рычаг стояночного тормоза.
11. Опустить рычаг стояночного тормоза.
12. Убедиться в том, что тормозные барабаны свободно вращаются. Если это не так, постепенно отпустить регулировочную гайку до начала свободного вращения тормозных барабанов.
13. Установить центральную консоль.
14. Установить задние колеса на автомобиль.
