Снятие
1. Чтобы получить доступ к рычагу ручного тормоза, снимите центральную консоль полностью (модели Scenic) или только его заднюю часть (все остальные модели), как описано в Главе Кузов. Отключите разъем электропроводки от выключателя контрольной лампы ручного тормоза и полностью выпустите рычаг.
2. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки.
3. Отверните крепежные гайки/болты и снимите из-под рычага ручного тормоза термоизоляцию выпускной системы.
Примечание. На некоторых моделях возможно придется отделить передний конец промежуточной трубы выпускной системы, чтобы можно было снять термоизоляцию (обратитесь к Разделу Снятие и установка выпускной системы или Разделу Общее описание и замена компонентов выпускной системы).

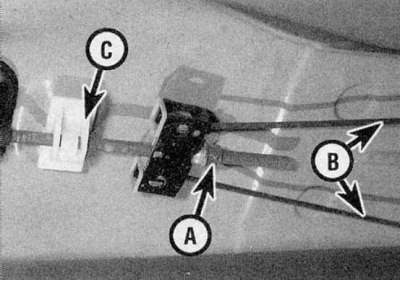

4. Ослабьте контргайку (где имеется), затем отверните регулировочную гайку, чтобы получить максимальный свободный ход тросиков ручного тормоза (обратитесь к сопроводительной иллюстрации).
5. Отцепите тросики от пластины уравнителя, затем отсоедините тягу рычага от направляющей.
6. Ослабьте и снимите крепежные гайки рычага, затем выведите сборку из-под автомобиля (обратитесь к сопроводительной иллюстрации).
Установка
1. Производите установку в обратной последовательности. Перед установкой термоизоляции отрегулируйте длину тросика ручного тормоза как описано в Разделе Регулировка ручного тормоза.
