Примечание. Если один из дисков требует замены, замените ОБА диска одновременно, чтобы обеспечить равное и эффективное торможение. Рекомендуется заменить также колодки.
Осмотр
1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и надежно установите ее на осевые подпорки. Снимите переднее колесо.
2. Медленно вращая диск тормоза, внимательно осмотрите его с обеих сторон. Если к внутренней стороне требуется лучший доступ, снимите тормозные колодки. Наличие неглубоких царапин в области, охваченной тормозными колодками, вполне допустимо - поверхность можно отшлифовать наждачной бумагой. Если в этой области обнаружены глубокие бороздки, диск требует замены.

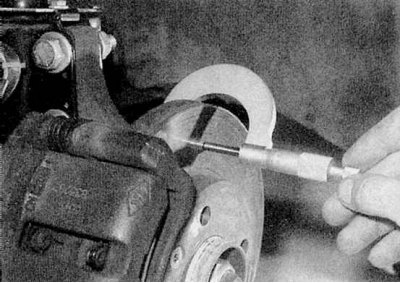

3. Наличие на периферии диска выступа, образованного ржавчиной или налипшей пылью, вполне допустимо. Это уплотнение можно соскрести. Если, однако, перепад толщины сформировался из-за износа области, охваченной колодками, измерьте толщину диска с помощью микрометра (обратитесь к сопроводительной иллюстрации). Выполните замеры в нескольких местах, в контактной с колодками области и вне ее. Если хотя бы одно из измерений равно или меньше указанной в Спецификациях минимальной толщины, замените диск.

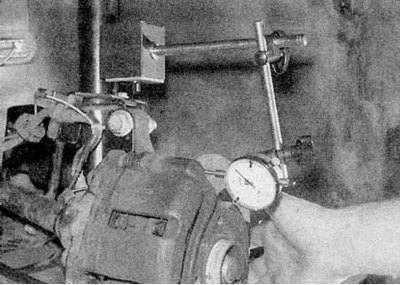

4. Если диск предположительно деформирован, проверьте его на биение с помощью микрометра с циферблатом (обратитесь к сопроводительной иллюстрации). В качестве альтернативы, медленно вращайте диск и с помощью щупов выполните несколько измерений зазора между диском и неподвижной точкой, например на крепежном кронштейне суппорта. Если полученные измерения равны или превышают указанный в Спецификациях максимум, диск деформирован и должен быть заменен. Однако сначала проверьте состояние подшипников ступицы (Глава Техническое обслуживание и Глава Подвеска и рулевое управление). Чтобы окончательно убедиться, снимите диск, разверните на 180° и вновь установите на ступицу, если биение диска все еще чрезмерно, замените диск.
5. Проверьте диск на наличие трещин (особенно вокруг отверстий под болты колеса), других повреждений и признаков износа. Замените диск, если необходимо.
Снятие

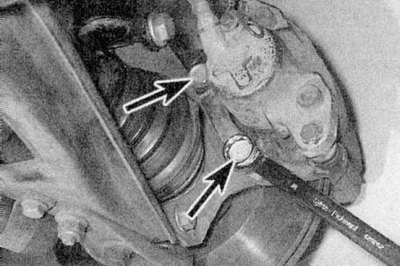

1. Отверните два болта, крепящие кронштейн суппорта к поворотному кулаку, и стяните с диска сборку суппорта вместе с колодками (обратитесь к сопроводительной иллюстрации). Подвяжите суппорт к пружине передней подвески куском проволоки и шпагата, чтобы не повредить тормозной шланг или электропроводку датчика износа колодок.
2. Если диск не подлежит замене, нанесите на него и ступицу метки. Отверните винты, крепящие диск к ступице, и снимите диск. Если сделать это не удается, слегка пристукните во обратной стороне диска киянкой.
Установка
1. Производите установку в обратном снятию порядке, уделяя внимание следующему:
- a) Очистите и просушите контактные поверхности диска и ступицы.
- b) Выровняйте метки, сделанные перед снятием, и затяните винты крепления диска приведенным в Спецификациях усилием.
- с) Если устанавливается новый диск, используйте подходящий растворитель, чтобы снять с него защитное покрытие.
- d) Перед установкой, очистите резьбу крепежных болтов кронштейна суппорта и покройте их прихватывающим компаундом (Renault рекомендует Lostite Frenbloc). Поместите суппорт в рабочее положение и затяните болты его кронштейна приведенным в Спецификациях усилием.
- e) Установите колесо, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием. Нажмите педаль тормоза несколько раз, чтобы сместить колодки вплотную к диску.
