Генератор — снятие и установка (Renault Espace III)

  • Главная
  • Renault
  • Эспейс III (1996-2002)
  • Электрооборудование
  • Силовые устройства
  • Генератор — снятие и установка
0
Оглавление: Снятие 🠛 Установка 🠛 Снятие 🠛 Установка 🠛 Снятие 🠛 Установка 🠛 Снятие 🠛 Установка 🠛

Автомобили с двигателями F



Снятие


  • Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  • Отсоедините от генератора все электрические разъемы.
  • Отсоедините разъем от датчика детонации.
  • Отсоедините разъем от катушек зажигания.
  • Ослабьте натяжение ремня привода генератора, отвернув болт крепления натяжного ролика (рис. 15.3).
  • Отверните болт (2, рис. 15.3), гайку и болт (3) и снимите генератор.

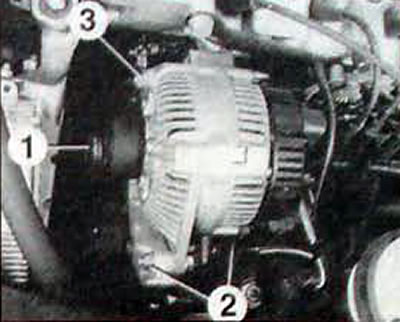

Рис. 15.3. Элементы крепления генератора на двигателе F: 1 - болт крепления натяжного ролика; 2 -…

Рис. 15.3. Элементы крепления генератора на двигателе F: 1 - болт крепления натяжного ролика; 2 - болт крепления генератора; 3 - гайка и болт крепления генератора


Установка


  • Установка генератора проводится в последовательности, обратной снятию.
  • Отрегулируйте натяжение ремня. Не устанавливайте ранее снятый ремень, замените его новым.

Автомобили с двигателями Z



Снятие


  • При снятии генератора предварительно снимите бачок жидкости омывателя ветрового стекла и опустите вниз компрессор системы кондиционирования воздуха.
  • Установите автомобиль на двухстоечный подъемник и отсоедините провод от отрицательной клеммы аккумуляторной батареи.

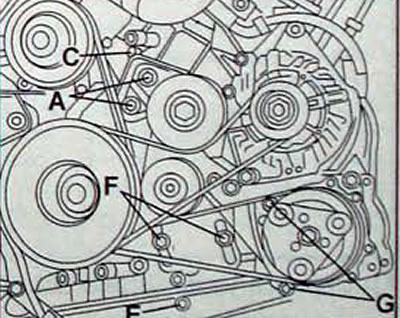

Рис. 15.4. Расположение болтов крепления элементов натяжения ремней привода вспомогательного…

Рис. 15.4. Расположение болтов крепления элементов натяжения ремней привода вспомогательного оборудования: А - болты крепления натяжного ролика ремня привода генератора; С - регулировочный болт натяжного ролика; Е - регулировочный болт ремня привода водяного насоса/компрессора кондиционера; F - болты крепления натяжного ролика ремня привода водяного насоса/компрессора кондиционера; G - болты крепления компрессора кондиционера



  • Отсоедините разъем и снимите блок управления системой впрыска вместе с кронштейном.
  • Снимите правое переднее колесо, грязезащитный щиток и защитные щитки под двигателем.
  • Ослабьте два болта (А. рис. 15 4) крепления натяжного ролика ремня привода генератора.
  • Сверху ослабьте регулировочный болт (С) натяжного ролика.
  • Отверните гайку верхнего крепления генератора. Справа на передней головке блока цилиндров снимите кронштейн шланга системы кондиционирования воздуха.
  • Снимите ремень привода генератора.
  • Ослабьте регулировочный винт (Е) ремня привода компрессора системы кондиционирования воздуха.
  • Ослабьте контргайку регулировочного винта и максимально отверните ее.
  • Ослабьте два болта (F) крепления натяжного ролика ремня привода компрессора системы кондиционирования воздуха.
  • Снимите ремень привода компрессора системы кондиционирования воздуха.
  • Снимите масляный фильтр.
  • Отверните 4 болта крепления компрессора системы кондиционирования воздуха.
  • Снимите компрессор с кронштейна и отведите его в сторону не отсоединяя от него шланги.
  • Отсоедините от генератора все электрические разъемы.
  • Отверните гайку нижнего крепления генератора.
  • Снимите бачок для жидкости омывателя ветрового стекла.
  • Отсоедините разъем от насоса.
  • Отметьте расположение и отсоедините две трубки.
  • Отверните нижний болт крепления бачка.
  • Опустите автомобиль.
  • Отверните верхний болт крепления бачка.
  • Снимите с автомобиля бачок с насосом.
  • Отверните болт верхнего крепления генератора.
  • Поднимите автомобиль и снимите генератор, при этом максимально поднимите натяжной ролик.




Установка


  • Установка генератора проводится в последовательности, обратной снятию.
  • Для облегчения наворачивания гайки верхнего крепления генератора установите генератор с предварительно установленными на него двумя болтами.
  • Установите компрессор системы кондиционирования на два болта, не затягивая их. заверните гайку нижнего крепления генератора и снова снимите компрессор для продолжения сборки

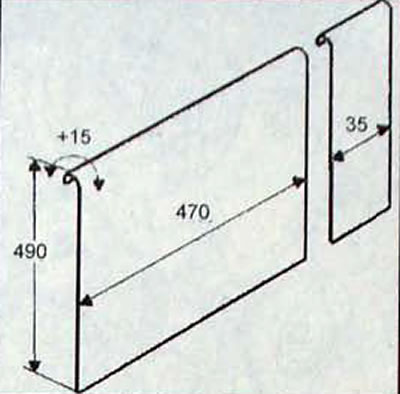

Рис. 15.5. Размеры защитного экрана радиатора системы охлаждения

Рис. 15.5. Размеры защитного экрана радиатора системы охлаждения

  • Если необходимо долейте в двигатель масло.
  • Отрегулируйте натяжение ремня. Не устанавливайте ранее снятый ремень, замените его новым.

Автомобили с двигателями G8T



Снятие


  • Установите автомобиль на двухстоечный подъемник и отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  • Снимите правый грязезащитный щиток и защитные щитки под двигателем.
  • Отсоедините, не снимая, масляный радиатор от радиатора системы охлаждения двигателя.
  • Установите защитный экран радиатора, изготовленный самостоятельно из стального или алюминиевого листа (рис. 15.5).
  • Автомобили с системой кондиционирования воздуха
  • Установите рычаг Mot. 1370. захватив за ось натяжного ролика сзади (рис. 15.6).
  • Зафиксируйте автоматический натяжитель. сдвинув его в направлении задней части автомобиля, и снимите ремень.
  • Установите фиксатор Mot. 1376.
  • Снимите рычаг Mot. 1370 и установите ключ Mot. 1368 (рис. 15.7).
  • Отверните болт и снимите эксцентриковый регулировочный ролик.
  • Отсоедините шланг системы кондиционирования от усилительной растяжки, расположенной между двигателем и насосом усилителя рулевого управления и снимите растяжку.
  • Щипцами Mot. 453-01 пережмите питающий шланг насоса усилителя рулевого управления.
  • Отсоедините питающие шланги и шланги высокого давления от насоса усилителя рулевого управления.
  • Снимите насос усилителя рулевого управления.

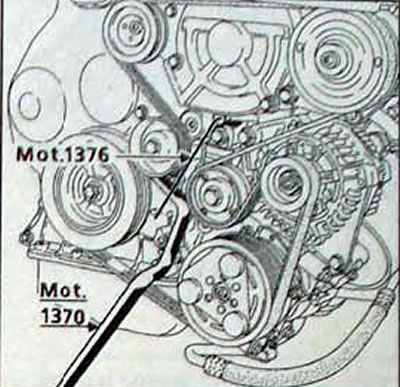

Рис. 15.6. Ослабление натяжения ремня привода навесных агрегатов на дизельном двигателе G8T с…

Рис. 15.6. Ослабление натяжения ремня привода навесных агрегатов на дизельном двигателе G8T с системой кондиционирования воздуха

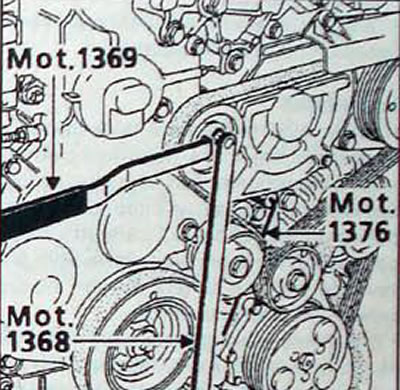

Рис. 15.7. Использование специальных приспособлений для снятия эксцентрикового регулировочного…

Рис. 15.7. Использование специальных приспособлений для снятия эксцентрикового регулировочного ролика


Внимание. Обязательно защитите генератор от попадания на него масла.

  • Выверните три болта крепления кронштейна насоса усилителя рулевого управления.
  • Снимите насос усилителя рулевого управления в сборе с кронштейном
  • Отсоедините от генератора все электрические разъемы.
  • Выверните верхний и нижний болты крепления генератора.
  • Снимите генератор, перемещая его верх, через пространство, освободившееся после снятия насоса усилителя рулевого управления.
  • Автомобили без системы кондиционирования воздуха
  • Ослабьте натяжение ремня привода генератора. для чего с помощью внутреннего шестигранника на четверть оборота ослабьте центральный болт крепления натяжного ролика, затем поверните ролик против часовой стрелки (рис. 15.8).

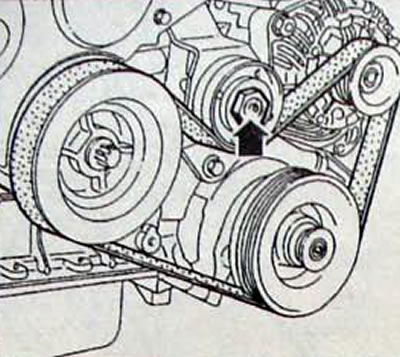

Рис. 15.8. Расположение центрального болта крепления натяжного ролика ремня привода генератора

Рис. 15.8. Расположение центрального болта крепления натяжного ролика ремня привода генератора



  • Снимите трос акселератора.
  • Отсоедините от генератора все электрические разъемы.
  • Отверните два болта крепления генератора и снимите генератор.

Установка


  • Установка генератора проводится в последовательности, обратной снятию.
  • На автомобилях без системы кондиционирования воздуха с помощью внутреннего шестигранника затяните центральный болт крепления натяжного ролика до упора и до устранения зазора между натяжным роликом.
  • Установите новый ремень и отрегулируйте его натяжение. Не устанавливайте ранее снятый ремень, замените его новым.

Автомобили с двигателями G9T



Снятие


  • Установите автомобиль на двухстоечный подъемник.
  • Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  • Отсоедините разъемы от генератора и компрессора кондиционера.
  • Снимите правое переднее колесо, грязезащитный щиток правой колесной арки и защиту масляного поддона двигателя.
  • Снимите передний бампер, бачок стеклоомывателя и патрубок, идущий от теплообменника к дроссельному узлу.
  • Ослабьте натяжение ремня, накидным ключом повернув по часовой стрелке ось натяжного ролика и зафиксируйте ролик с помощью приспособления (рис. 15.9).
  • Снимите ремень привода вспомогательного оборудования.
  • Снимите обводной ролик ремня привода вспомогательного оборудования (рис. 15.10).
  • Отверните четыре болта крепления компрессора кондиционера и оставьте компрессор в подвешенном положении на шлангах (рис. 15.11).
  • Отверните и достаньте болт нижнего крепления генератора и отверните верхний болт, не извлекая его (рис. 15.12).
  • С правой нижней стороны автомобиля отверните вертикально расположенный болт крепления реактивной тяги.
  • Отверните, не снимая их крепления предварительного каталитического нейтрализатора отработавших газов к системе выпуска отработавших газов.
  • Достаньте болт верхнего крепления генератора. приподняв силовой агрегат в направлении передней части автомобиля, при этом болт можно извлечь над правым лонжероном и снимите генератор

Эта статья взята с веб-сайта: RenaultBook.ru



Установка


  • Установка генератора проводится в последовательности, обратной снятию.
  • Установите новый ремень и отрегулируйте его натяжение. Не устанавливайте ранее снятый ремень, замените его новым.

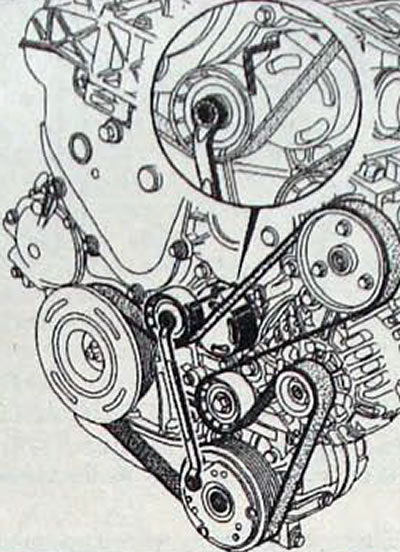

Рис. 15.9. Ослабление натяжения ремня привода вспомогательного оборудования

Рис. 15.9. Ослабление натяжения ремня привода вспомогательного оборудования

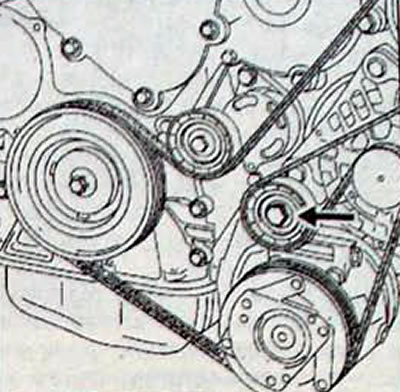

Рис. 15.10. Расположение обводного ролика ремня привода вспомогательного оборудования

Рис. 15.10. Расположение обводного ролика ремня привода вспомогательного оборудования

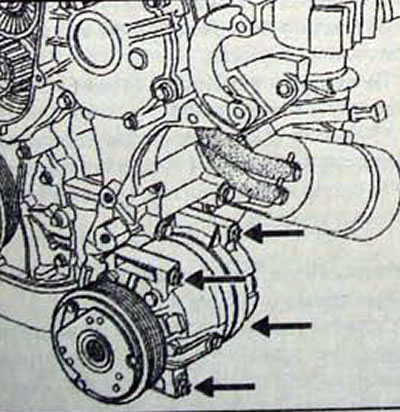

Рис. 15.11. Расположение болтов крепления компрессора кондиционера

Рис. 15.11. Расположение болтов крепления компрессора кондиционера

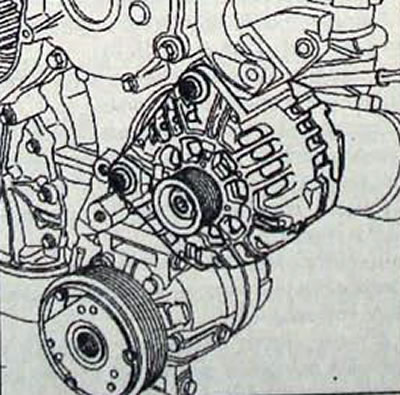

Рис. 15.12. Расположение болтов крепления генератора

Рис. 15.12. Расположение болтов крепления генератора
