4-х цилиндровый двигатель
1. Распредвал, приводной ремень, а также натяжители приводного ремня, и т.д. могут меняться при установленном на автомобиль двигателе. Выполните следующие работы:
2. Отсоедините аккумуляторную батарею и слейте охлаждающую жидкость.
3. Отсоедините приводной тросик педали акселератора от карбюратора и от крепления крышки головки блока цилиндров или от корпуса дросселя.
4. Снимите вентилятор охлаждения без шлангов.
5. Снимите радиатор, решетку радиатора, канал теплого воздуха, щиток под двигателем, приводные ремни агрегатов, крышку приводного ремня и выверните свечи зажигания.
6. Проверните коленвал, чтобы поршень первого цилиндра установился в ВМТ, и из этого положения проверните коленвал на четверть оборота вправо. Наденьте сменную торцевую головку (гаечного ключа) на болт коленвала, чтобы провернуть двигатель. Можно также поддомкратить переднее колесо, включить передачу и поворачивать колесо, пока коленвал не установится в описанное положение.
7. Снимите зубчатый приводной ремень, как описывается в следующей главе.
8. Шкив распредвала заблокируйте описанным способом, выверните болт и снимите шкив. Шкив довольно хрупкий, поэтому при блокировке будьте осторожны.
Текст предоставлен онлайн-ресурсом [www.RenaultBook.ru]
9. Вытащите сегментную шпонку из вала.
10. Выверните болты крепления головки блока цилиндров и снимите крышку.
11. Снимите ось коромысел.
12. Снимите распределитель зажигания.

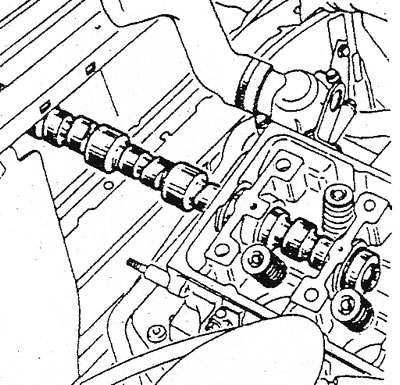

13. Вытащите распредвал из головки блока цилиндров (см. иллюстрацию).
19.13 Снятие распредвала
14. Установку распредвала выполняйте в обратной последовательности.
15. Хорошо смажьте подшипники и кулачки. Следите за тем, чтобы масло не попало в отверстия болтов крепления головки блока цилиндров.
16. Установите головку блока цилиндров, как это описано в соответствующей главе.
17. Замена сальника распредвала описана в главе 21.
18. В заключение установите приводной ремень и натяжители, как это описывается в следующей главе.
19. Отрегулируйте натяжение приводного ремня.
Двигатель V6
20. Распредвалы могут быть заменены при установленном на автомобиль двигателе. Работы те же что и при снятии головки блока цилиндров, до момента извлечения валов из головок. Оба распредвала разные.
21. Вал с ведущей шестерней распределителя зажигания относится к правому ряду цилиндров. Распредвалы не всех двигателей V6 одинаковые. В случае если заказывается новый вал, он должен подходить для двигателя «Z7W» Espace.
