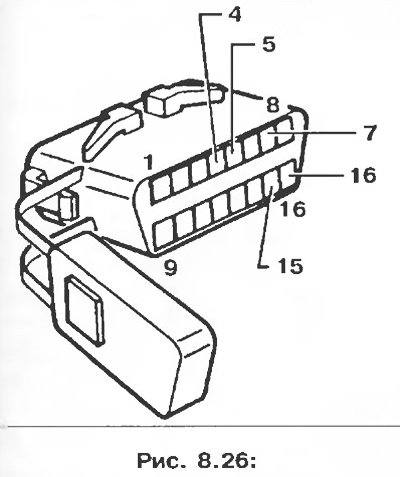

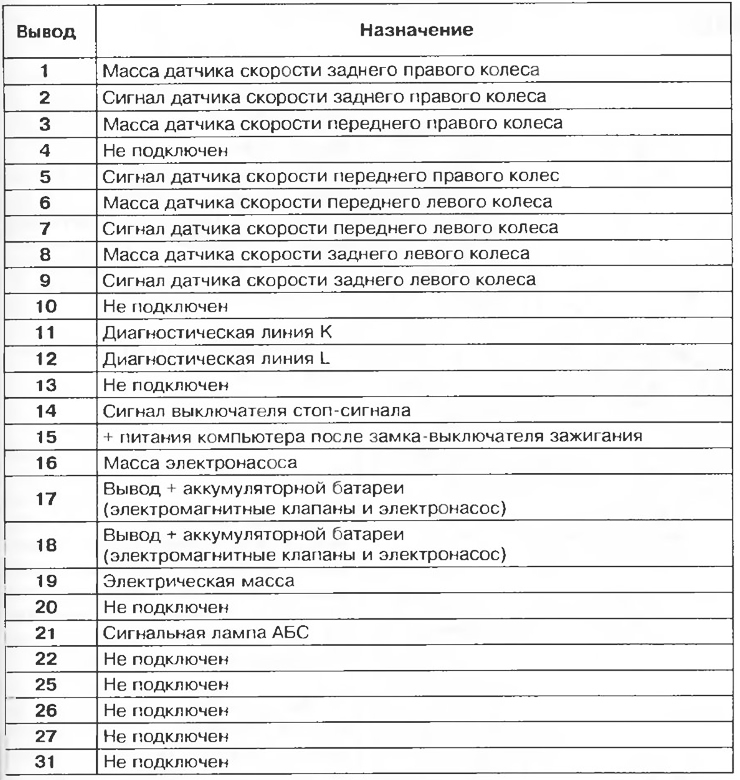

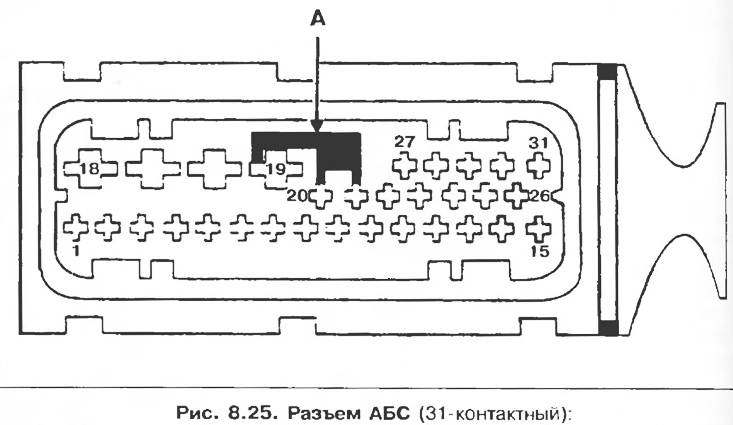

Антиблокувальна гальмівна система (Renault Kangoo 1)

Автомобіль оснащений чотириканальною антиблокувальною системою BOSH ABS 5.3 вбудованого типу. Система складається із чотирьох датчиків швидкості. Кожна гілка гідроприводу пов'язана з датчиком у колеса. Тому гальма передніх коліс регулюються окремо. Однак гальма задніх коліс регулюються одночасно з гальмами передніх коліс і відповідно до одного і того ж принципу (колесо, яке блокується, викликає негайне регулювання гальмівних механізмів на обох колесах мосту).

Звичайна гальмівна система та АБС розділені між собою.

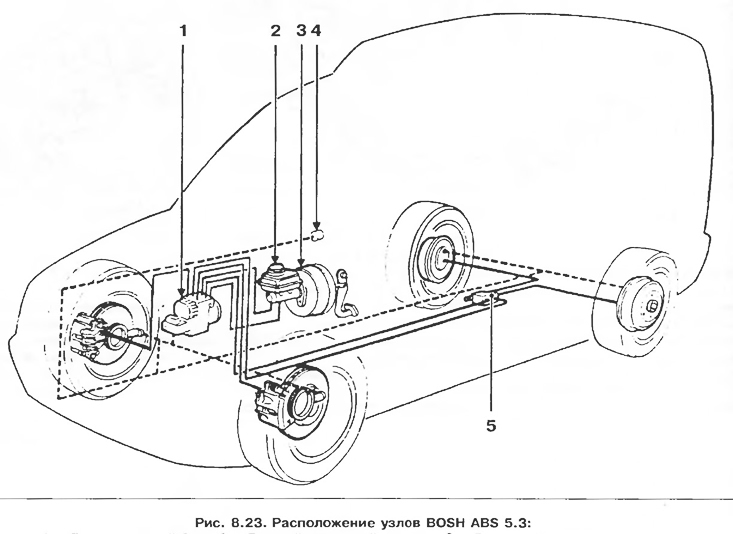

1 - Гідравлічний блок;
2 - Головний гальмівний циліндр;
3 - Вакуумний підсилювач гальм;
4 - Сигнальна лампа рівня гальмівної рідини у бачку;
5 – Регулятор гальмівних сил.

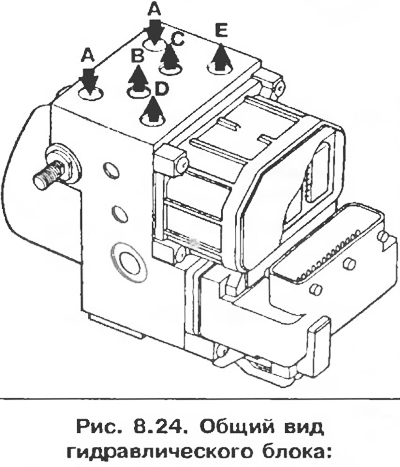

А - Вхідний канал трубопроводу головного гальмівного циліндра;
В - Вихідний канал трубопроводу живлення робочого циліндра заднього лівого колеса;
С - Вихідний канал трубопроводу живлення робочого циліндра заднього правого колеса;
D - Вихідний канал трубопроводу живлення робочого циліндра переднього правого колеса;
Е – Вихідний канал трубопроводу живлення робочого циліндра переднього лівого колеса.
