Kreslenie. 8.6. Časti štartéra s prevodovkou: 1 – vťahovacie relé; 2 – prevodová jednotka; 3 – matica a podložka vťahovacieho relé; 4 – planétový prevod; 5 – tanier; 6 - kotva; 7 – gumové tesnenie; 8 – zadný kryt; 9, 19, 21 – priechodky; 10 – čiapka; 11, 22 – skrutky; 12 – podložka, rozpera a delená podložka hriadeľa kotvy; 13 – zostava držiaka kefy; 14 – štetec; 15 – kefová pružina; 16 – vinutie statora; 17 – napínacia skrutka; 18 – štartovacie bývanie; 20 – Predný kryt štartéra; 23 – pohon štartéra; 24 – vidlica
Pri práci si pozrite obr. 8.6.
Pracovný poriadok:
- odstráňte štartér, ako je popísané vyššie;
- naneste zarovnávacie značky na zadný kryt štartéra;

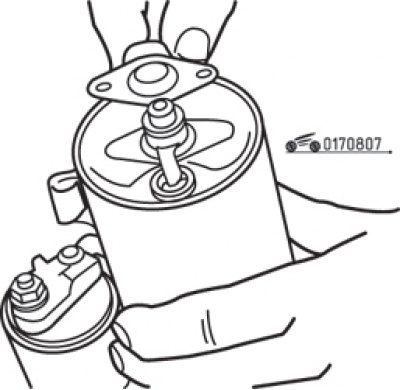

Kreslenie. 8.7. Odstránenie uzáveru z konca hriadeľa kotvy
- odskrutkujte upevňovacie skrutky a odstráňte uzáver z hriadeľa kotvy (obr. 8.7);

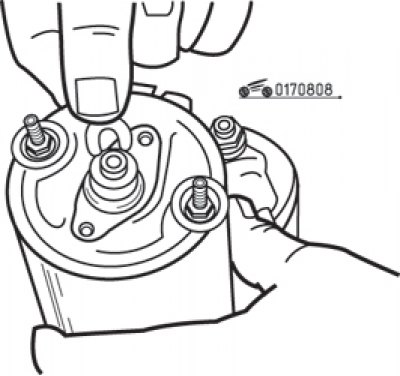

Kreslenie. 8.8. Odstránenie delenej poistnej podložky
- odstráňte delenú poistnú podložku z konca hriadeľa kotvy (obr. 8.8), vyberte podložky a rozperu, pričom si zapamätajte ich polohu;
Kreslenie. 8.9. Odskrutkujte maticu zaisťujúcu uzemňovací vodič z relé navíjača
- odskrutkujte upevňovaciu maticu uzemňovacieho vodiča z vťahovacieho relé (obr. 8.9);

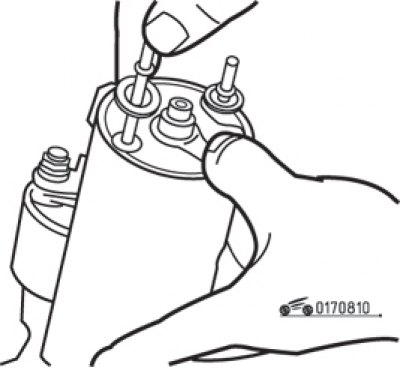

Kreslenie. 8.10. Odskrutkovanie spojovacích skrutiek

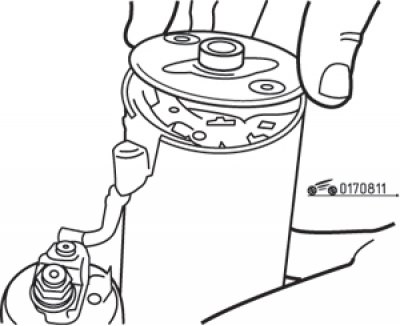

Kreslenie. 8.11. Demontáž zadného krytu štartéra
- odskrutkujte dve upínacie skrutky (obr. 8.10) a odstráňte zadný kryt štartéra (obr. 8.11);
- odstráňte zostavu držiaka kefy spolu s gumovým tesnením vodičov v kryte štartéra;

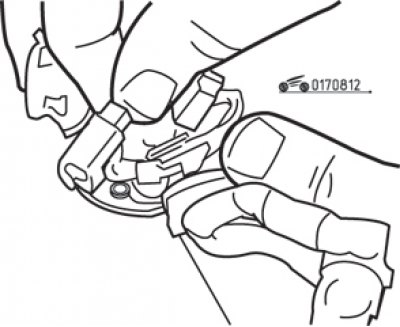

Kreslenie. 8.12. Kefy v držiaku kefy
- vyberte kefy s pružinami z držiakov kefiek, držiaky odpojte od základne (obr. 8.12);
- skontrolujte kefy. Vymeňte poškodené alebo opotrebované (menej ako 10-12 mm) kefy. Utrite zberač kotiev obrúskom namočeným v benzíne. Opatrne vyčistite spálený zberač "nulovým" brúsnym papierom a prefúknite ho, aby ste odstránili abrazívne častice;

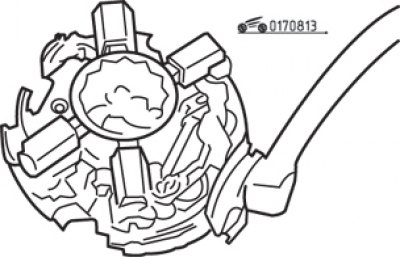

Kreslenie. 8.13. Upevnenie kefiek v držiaku kefiek pomocou hlavy
- nainštalujte kefy do držiakov a zostavte jednotku pomocou hlavy (obr. 8.13); kefy sa musia pohybovať v držiaku kefy bez zaseknutia;

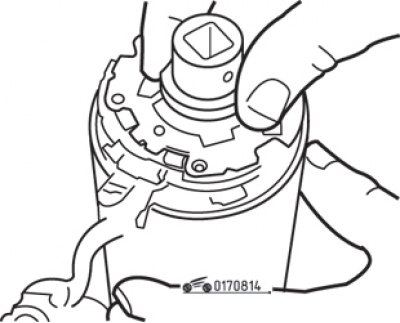

Kreslenie. 8.14. Inštalácia zostavy držiaka kefy na kolektor kotvy
- namontujte zostavu držiaka kefy na komutátor kotvy štartéra (obr. 8.14) a odstráňte blokovaciu hlavu, pričom sa uistite, že kefy dosadajú na komutátor;
- vykonajte zostávajúce operácie v opačnom poradí pri demontáži, zarovnajte značky na kryte a tele, správne nainštalujte podložky a rozperu na hriadeľ kotvy;
- nainštalujte štartér na auto.
