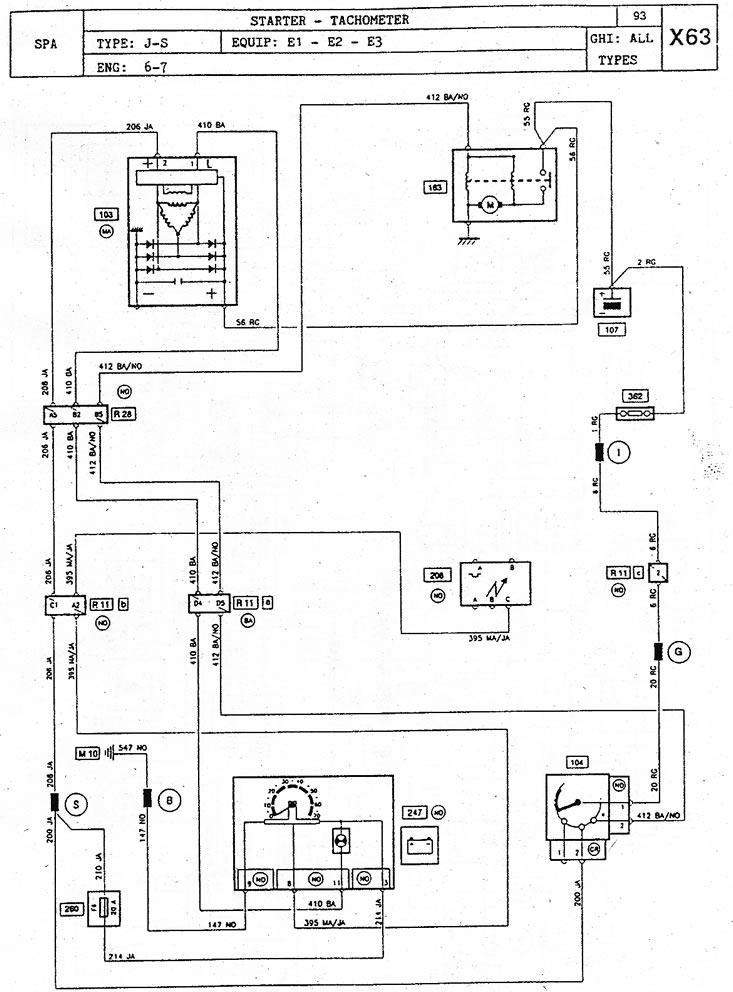

Dijagram 27: Starter/tahometar - na automobilima s benzinskim motorom, osim V6
(Informacije se nalaze na web stranici: RENAULTBOOK.ru)
(Informacije se nalaze na web stranici: RENAULTBOOK.ru)
Shema 27. Starter/tahometar — na automobilima s benzinskim motorom, osim V6 (Renault Espace I)
(Informacije se nalaze na web stranici: RENAULTBOOK.ru)
Ovaj je članak dostupan na: ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski
Članak je recenzirao urednik: Fedosejev Denis
