Sastavljanje brave poklopca motora
Uklanjanje
1. Otvorite poklopac motora.
2. Označite položaj brave na pregradi kako biste olakšali podešavanje položaja tijekom instalacije.
3. Uklonite dva pričvrsna vijka i podloške, a zatim podignite sklop brave s pregrade (vidi ilustraciju).

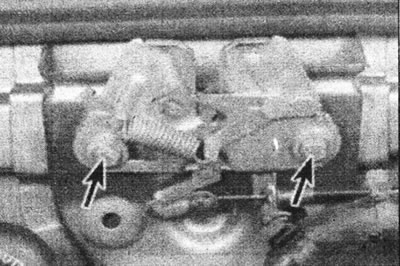

10.3. Vijci za montažu sklopa brave poklopca motora (označeno strelicama).
4. Uklonite nosač za montažu i otpustite kućište kabela iz brave.
5. Odspojite kraj kabela brave poklopca motora s ručice za upravljanje bravom, a zatim uklonite sklop brave.
Montaža
6. Ugradite obrnutim redoslijedom, poravnavajući sklop s oznakama napravljenim na pregradi prije uklanjanja.
7. Ako je potrebno, prilagodite položaj stražnjeg dijela poklopca motora u odnosu na susjedne ploče karoserije promjenom položaja sklopa brave.
Klin za zaključavanje haube
8. Zaključavajući klin je zavaren na poklopac motora i ne može se ukloniti ili pomaknuti radi podešavanja položaja.
Sastavljanje ručice/sajle za otpuštanje poklopca motora
Uklanjanje
9. Skinite donji dio instrumentne ploče na vozačevoj strani. Imajte na umu da nije potrebno uklanjati prekidač za podešavanje prednjih svjetala s ploče (gdje je dostupno) i sklop za upravljanje zaklopkom zraka.
10. Radeći u motornom prostoru, uklonite nosač i otpustite kućište kabela iz brave.
11. Odspojite kraj kabela s upravljačke poluge brave.
12. Dok radite unutar vozila, pažljivo provucite kabel iz motornog prostora kroz brtveni prsten pregrade. Zapamtite lokaciju kabela.
Montaža
13. Ugradite obrnutim redoslijedom. Provjerite je li o-prsten sigurno smješten u pregradu i provucite kabel kako je naznačeno tijekom uklanjanja.
